- Ekran üzerinden kolay kullanım
- Küçük basınç membranı sayesinde yer tasarrufu sağlayan proses bağlantısı
- Tam oturan montaj sayesinde boru denetim cihazları için uygun
- Çok iyi görünen anahtarlama durumu göstergesi

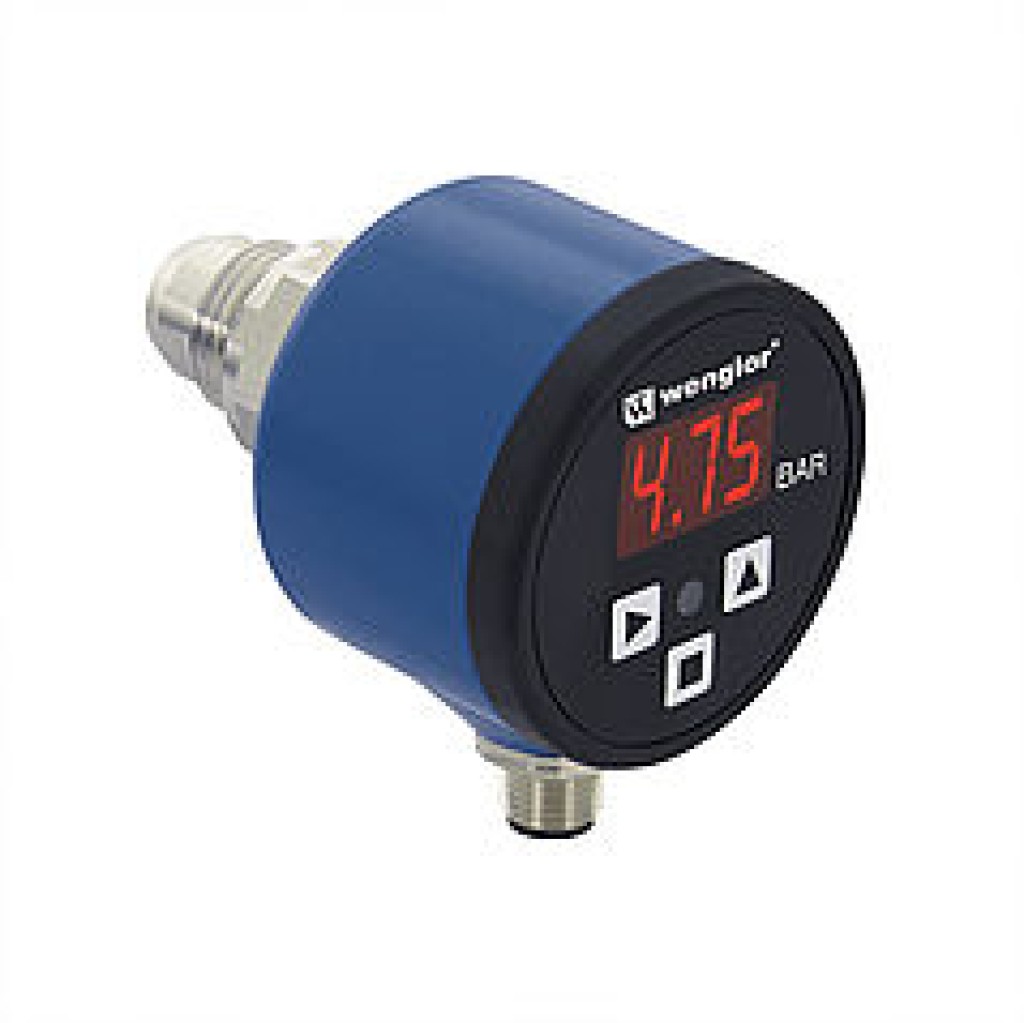

unibar basınç sensörleri, kapalı sistemlerde 1...600 bar aralığında ortamların göreceli basıncını ölçer.
unibar basınç sensörleri, entegre ekran üzerinden kolayca kumanda edilebilir. İyi görünen anahtarlama durumu göstergesi, bakım çalışmalarında arızalı sensörlerin hızlı bir şekilde bulunmasını sağlar.
Proses bağlantısında bulunan metal sızdırmazlık kenarı sayesinde başka contalara gerek yoktur.
unibar basınç sensörleri, entegre ekran üzerinden kolayca kumanda edilebilir. İyi görünen anahtarlama durumu göstergesi, bakım çalışmalarında arızalı sensörlerin hızlı bir şekilde bulunmasını sağlar.
Proses bağlantısında bulunan metal sızdırmazlık kenarı sayesinde başka contalara gerek yoktur.
Sensöre özel veriler
| Ölçüm aralığı | 0...10 bar |
| Maks. aşırı yük basıncı | 20 bar |
| Patlama basıncı | 40 bar |
| Ayar aralığı | 4...100 % |
| Ortam | Sıvılar; gazlar |
| Anahtarlama histerezi | 2 % |
| Ölçü sapması | < ± 0,5 % |
| Isıl sürüklenme | 0,025 %/K |
Çevre koşulları
| Ortam sıcaklığı | -25...80 °C |
| Çevre sıcaklığı | -25...80 °C |
| EMU | DIN EN 61326-2-3 |
| Darbe dayanımı DIN IEC 68-2-27 | 50 g / 11 ms |
| Titreşim dayanımı DIN IEC 60068-2-6 | 20 g (10...2000 Hz) |
Elektriksel veriler
| Besleme gerilimi | 16...32 V DC |
| Güç çekişi (Ub = 24 V) | < 60 mA |
| Anahtarlama çıkışı sayısı | 1 |
| Tepki süresi | 30 ms |
| Röle çıkışı anahtarlama akımı | < 250 mA |
| Anahtarlama çıkışı gerilim düşmesi | < 2 V |
| Analog çıkış | 4...20 mA |
| Çözünürlük | 10 bit |
| Aım çıkışı yük direnci | < 500 Ohm |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Menü |
| Gövde malzemesi | PBT; PC; FKM |
| Kumanda panosu materyali | Polyester |
| Ortam ile temas eden malzeme | 1.4435; 1.4404 |
| Koruma sınıfı | IP65 * |
| Bağlantı türü | M12 × 1; 4 pin'li |
| Proses bağlantısı | G 1/2" CIP özellikli |
Çıkış fonksiyonu
| Analog çıkış | Evet |
| Analog çıkış son değer 2:1 ölçeklenebilir | Evet |
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
* wenglor tarafından kontrol edildi
Bağlantı şeması
Kumanda panosu
- 01 = Anahtarlama durumu göstergesi
- 20 = Enter tuşu
- 22 = Up tuşu
- 60 = Gösterge
- 99 = Sağ tuşu
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Gövdeye karşı 340° döndürülebilir
Anahtar ağzı genişliği
