- Akış yönünden bağımsız ölçüm
- Ekran üzerinden kolay kullanım
- Gösterge akış ve madde sıcaklığı arasında değiştirilebilmektedir
- Madde sıcaklığı 0...100 °C (akış ölçümü olmadan 24h için 140 °C)
- Sınıfında en yüksek kesinlik
- Ölçüm aralığı seçilebilir

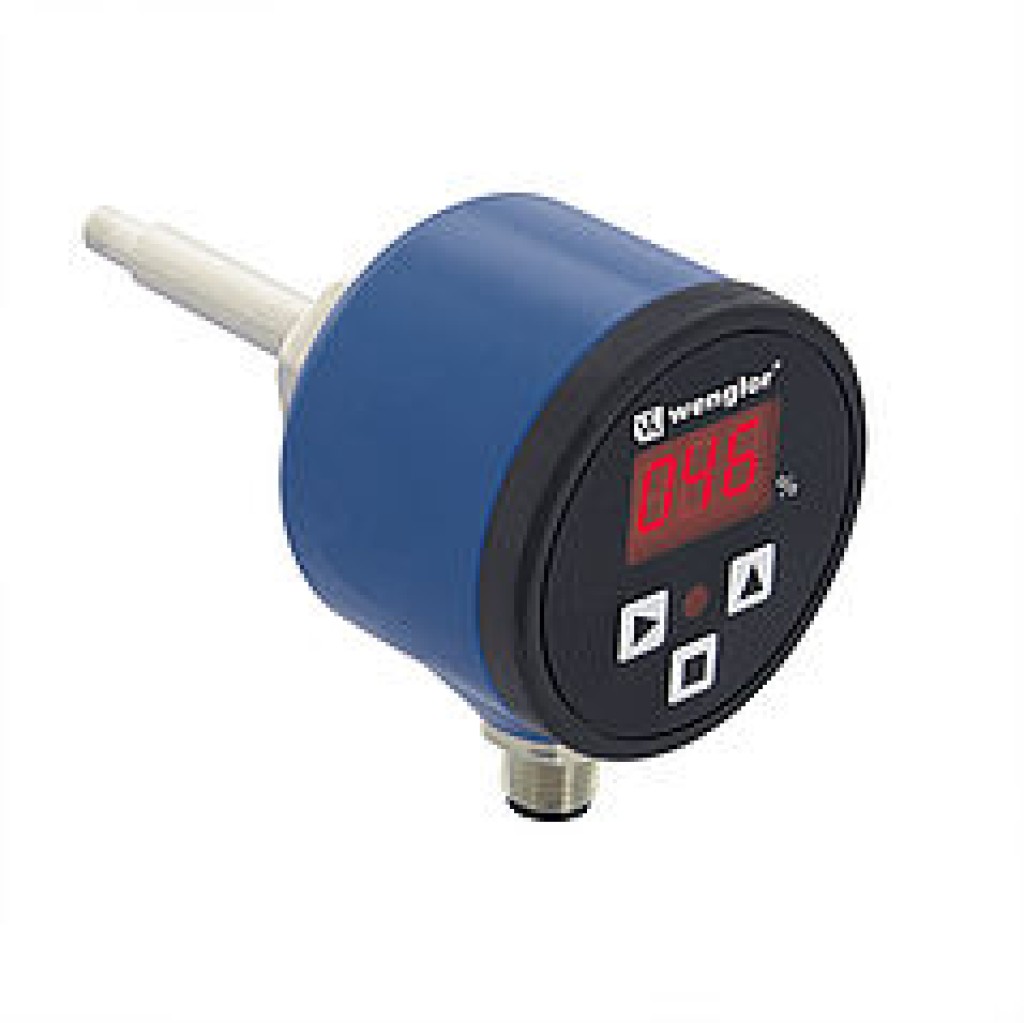

wenglor'un uniflow akış sensörleri, kapalı boru sistemlerinde yağlı ve sulu sıvıların akış hızını ölçer.
uniflow akış sensörleri, entegre ekran üzerinden kolayca kumanda edilebilir. İyi görünen anahtarlama durumu göstergesi, bakım çalışmalarında arızalı sensörlerin hızlı bir şekilde bulunmasını sağlar.
wenglor'un uniflow akış sensörleri, kapalı boru sistemlerinde yağlı ve sulu sıvıların akış hızını ölçer.
uniflow akış sensörleri, entegre ekran üzerinden kolayca kumanda edilebilir. İyi görünen anahtarlama durumu göstergesi, bakım çalışmalarında arızalı sensörlerin hızlı bir şekilde bulunmasını sağlar.
uniflow akış sensörleri, entegre ekran üzerinden kolayca kumanda edilebilir. İyi görünen anahtarlama durumu göstergesi, bakım çalışmalarında arızalı sensörlerin hızlı bir şekilde bulunmasını sağlar.
wenglor'un uniflow akış sensörleri, kapalı boru sistemlerinde yağlı ve sulu sıvıların akış hızını ölçer.
uniflow akış sensörleri, entegre ekran üzerinden kolayca kumanda edilebilir. İyi görünen anahtarlama durumu göstergesi, bakım çalışmalarında arızalı sensörlerin hızlı bir şekilde bulunmasını sağlar.
Sensöre özel veriler
| Ölçüm aralığı seçilebilir | 10...300 cm/s |
| Ortam | Su |
| Ölçü sapması | 2 % |
| Anahtarlama histerezi | 5 % |
| Sıcaklık gradyanı | 30 K |
| Sıcaklık atlaması olduğunda yanıt süresi | 10 s |
Çevre koşulları
| Ortam sıcaklığı | 0...100 °C |
| Geçici sıvı sıcaklığı | 140 °C |
| Çevre sıcaklığı | -20...70 °C |
| Basınç mukavemeti | 60 bar |
| EMU | DIN EN 61326-2-3 |
| Darbe dayanımı DIN IEC 68-2-27 | 50 g / 11 ms |
| Titreşim dayanımı DIN IEC 60068-2-6 | 20 g (10...2000 Hz) |
Elektriksel veriler
| Besleme gerilimi | 16...32 V DC |
| Güç çekişi (Ub = 24 V) | 60 mA |
| Anahtarlama çıkışı sayısı | 1 |
| Tepki süresi | 1...5 s |
| Röle çıkışı anahtarlama akımı | < 250 mA |
| Anahtarlama çıkışı gerilim düşmesi | < 2 V |
| Analog çıkış | 4...20 mA |
| Aım çıkışı yük direnci | < 500 Ohm |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Menü |
| Gövde malzemesi | PBT; PC; FKM |
| Kumanda panosu materyali | Polyester |
| Ortam ile temas eden malzeme | 1.4435; 1.4404; FKM |
| Koruma sınıfı | IP67 * |
| Bağlantı türü | M12 × 1; 4 pin'li |
| Proses bağlantısı | Sızdırmazlık konisi M18 × 1,5 |
| Proses bağlantı uzunluğu | 64 mm |
| Çubuk uzunluğu | 44 mm |
Çıkış fonksiyonu
| Analog çıkış sıcaklık | Evet |
| Sıcaklık denetimi | Evet |
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
Ölçüm aralığı
| Ölçüm aralığı 1 | 10...150 cm/s |
| Ayar aralığı 1 | 15...150 cm/s |
| Ölçüm aralığı 2 | 20...300 cm/s |
| Ayar aralığı 2 | 30...300 cm/s |
Bağlantı şeması
Kumanda panosu
- 01 = Anahtarlama durumu göstergesi
- 20 = Enter tuşu
- 22 = Up tuşu
- 60 = Gösterge
- 99 = Sağ tuşu
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Anahtar ağzı genişliği
