- Ekran üzerinden kolay kullanım
- Sıcaklık aralığı: 0...200 °C sunulur
- Çok iyi görünen anahtarlama durumu göstergesi

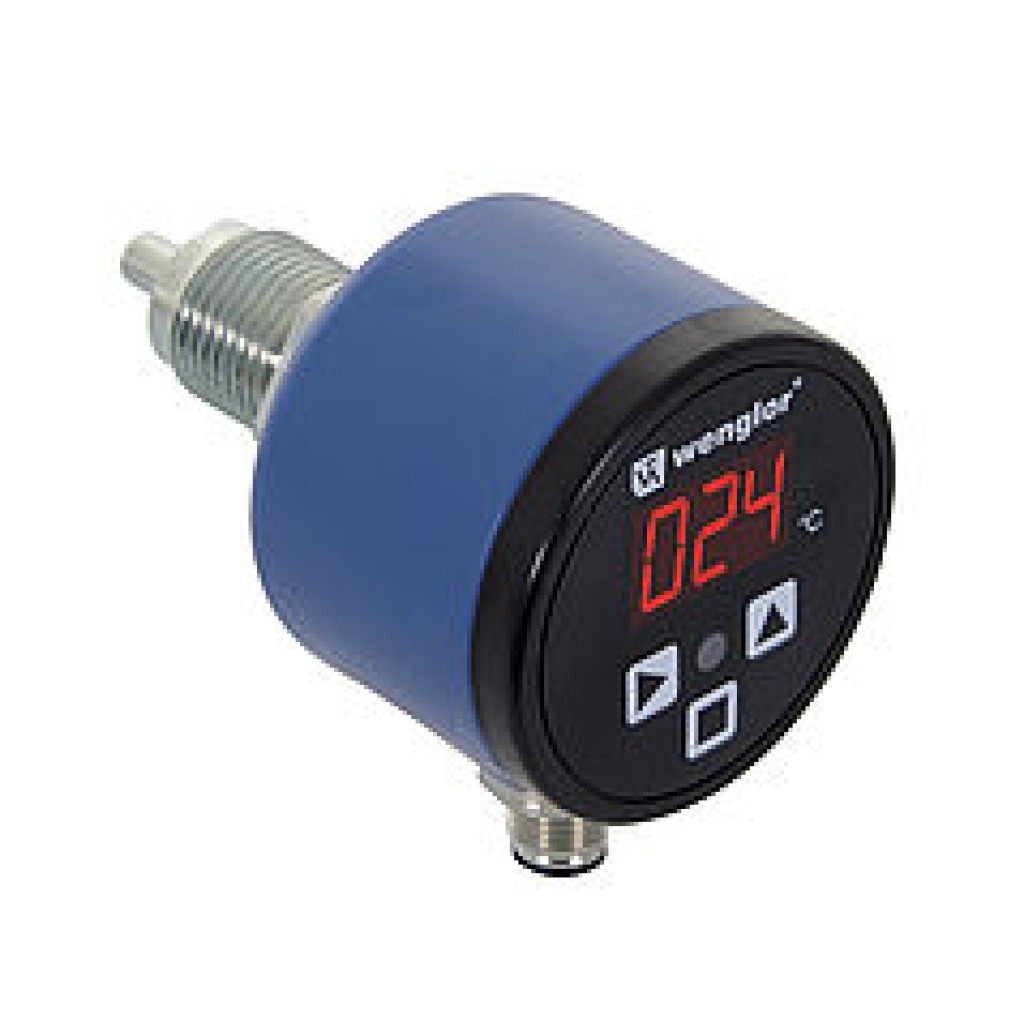

unitemp sıcaklık sensörleri, sıvı veya gaz biçiminde ortamların sıcaklığını ölçer ve proseslerin sıcaklık denetiminin yapılmasını sağlar.
Sensöre özel veriler
| Sıcaklık ölçüm aralığı | 0...140 °C |
| Ayar aralığı | 2...139 °C |
| Ortam | Sıvılar; gazlar |
| Ölçü sapması | ± 1 °C |
| Çözünürlük | 1 °C |
| Anahtarlama histerezi | 2 °C |
| Tepki süresi | 2...4 s |
Çevre koşulları
| Ortam sıcaklığı | 0...140 °C |
| Çevre sıcaklığı | -20...80 °C |
| Basınç mukavemeti | 60 bar |
| EMU | DIN EN 61326-2-3 |
| Darbe dayanımı DIN IEC 68-2-27 | 50 g / 11 ms |
| Titreşim dayanımı DIN IEC 60068-2-6 | 20 g (10...2000 Hz) |
Elektriksel veriler
| Besleme gerilimi | 16...32 V DC |
| Güç çekişi (Ub = 24 V) | 60 mA |
| Anahtarlama çıkışı sayısı | 1 |
| Röle çıkışı anahtarlama akımı | < 250 mA |
| Anahtarlama çıkışı gerilim düşmesi | < 2 V |
| Analog çıkış | 4...20 mA |
| Aım çıkışı yük direnci | < 500 Ohm |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Menü |
| Gövde malzemesi | PBT; PC; FKM |
| Kumanda panosu materyali | Polyester |
| Ortam ile temas eden malzeme | 1.4435; 1.4404; FKM |
| Koruma sınıfı | IP67 * |
| Bağlantı türü | M12 × 1; 4 pin'li |
| Proses bağlantısı | G 1/2" |
| Proses bağlantı uzunluğu | 47 mm |
| Çubuk uzunluğu | 10 mm |
Çıkış fonksiyonu
| Analog çıkış | Evet |
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
Bağlantı şeması
Kumanda panosu
- 01 = Anahtarlama durumu göstergesi
- 20 = Enter tuşu
- 22 = Up tuşu
- 60 = Gösterge
- 99 = Sağ tuşu
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Anahtar ağzı genişliği
Tamamlayıcı ürünler
| Conta G1/2" ZH5G002 |
