- Basılı ve doğrudan işaretlenmiş 1B ve 2B kodlarının okunması
- MultiCore Teknolojisi
- Resim işleme fonksiyonları

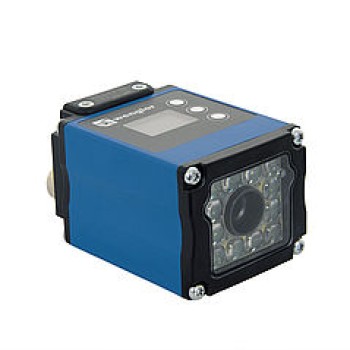

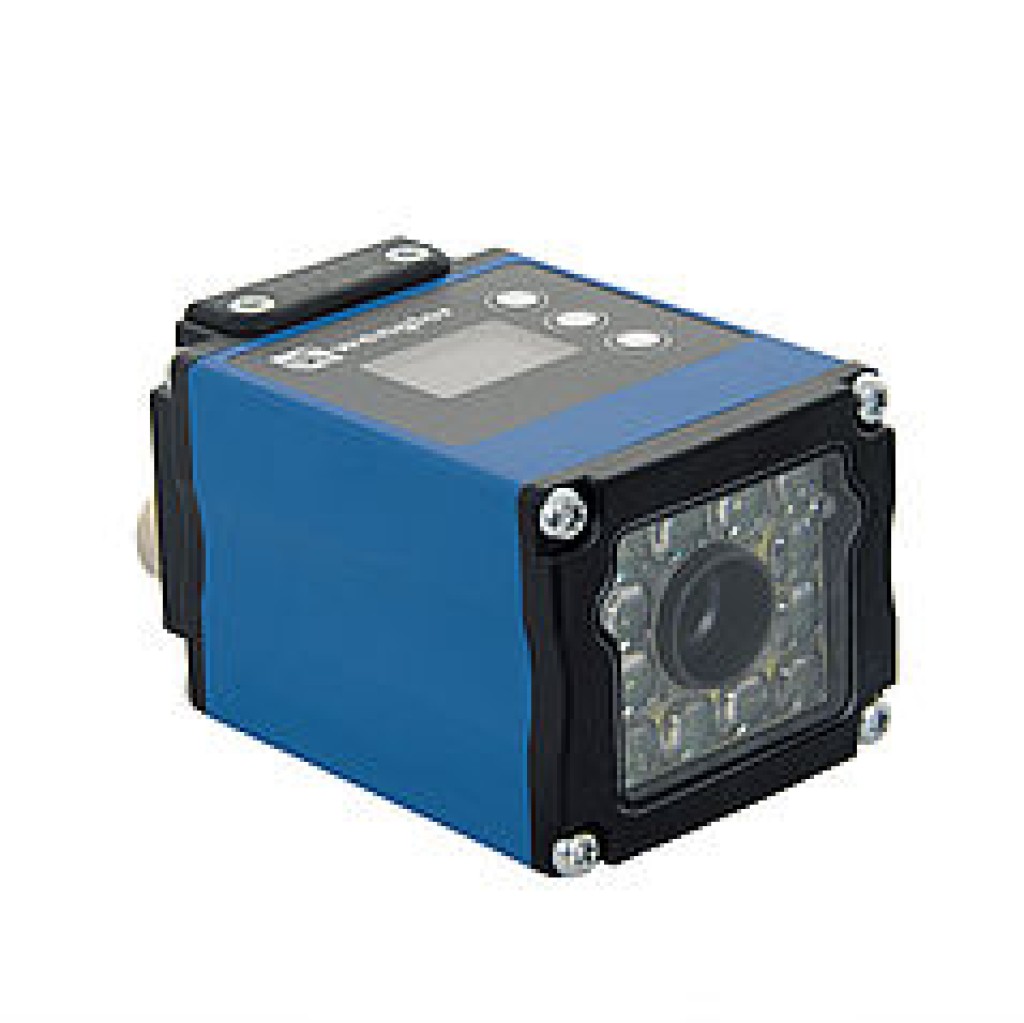

Smart Kamera weQube, wenglor-MultiCore Teknolojisine dayanmaktadır ve bu platformdaki tarayıcının ve Vision Sensörünün işlevlerini birleştirmektedir. Bu ürünle tüm bilinen 1D kodlar, çeşitli 2D kod türleri. Otomatik Fokus, Region of İnterest ve Hareket eden Objeyi Takip Etme fonksiyonları güvenli ve sağlam resim kayıt imkanını garanti eder. Aşağıdaki resim işleme modülleri mevcuttur: Toleransa uygunluk testi, Ayıklama Prosedürü, Mevcudiyet Kontrolü, Obje sayımı, Pozisyon sayısı, Piksel sayımı, Filtre opsiyonları ve istatistiki değerlendirmeler.
Optik veriler
| Çalışma aralığı | ≥ 20 mm |
| Çözünürlük | 736 × 480 Piksel |
| Görüntü sensörü | Monokrom |
| Işık türü | Kırmızı ışık |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Görüş alanı | Bkz. tablo 1 |
| Kare hızı | 25 Hz |
Elektriksel veriler
| Besleme gerilimi | 18...30 V DC |
| Güç çekişi (Ub = 24 V) | < 200 mA |
| Tepki süresi | 40 ms |
| Sıcaklık aralığı | 0...40 °C |
| Giriş/Çıkış sayısı | 6 |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| Röle çıkışı anahtarlama akımı | 100 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Arayüz | RS-232/Ethernet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Ethernet |
| Gövde malzemesi | Alüminyum |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 12 pin'li |
| Ethernet bağlantı türü | M12 × 1; 8 pin'li |
Genel veriler
| Web sunucusu | Evet |
Fonksiyon verileri
| Varlık kontrolü | Evet |
| Piksel karşılaştırması | Evet |
| Referans görüntü karşılaştırması | Evet |
| İzleme | Evet |
| Obje algılama | Evet |
| Ölçüye uygunluk kontrolü | Evet |
| 1D kod okuması | Evet |
| 2D kod okuması | Evet |
Çıkış fonksiyonu
| PNP/NPN/push-pull, programlanabilir | Evet |
| Normalde kapalı kontak/Normalde açık kontak arasında geçiş yapılabilir | Evet |
| Aydınlatma çıkışı | Evet |
| RS-232 arabirimi | Evet |
| Ethernet | Evet |
Tablo 1
| Çalışma mesafesi | 20 mm | 200 mm | 1000 mm |
| Görüş alanı | 16 × 12 mm | 120 × 90 mm | 600 × 450 mm |
Bağlantı şeması
Kumanda panosu
- 20 = Enter tuşu
- 22 = Up tuşu
- 23 = Down tuşu
- 60 = Gösterge
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Tamamlayıcı ürünler
| Halka ışık ZFRx11-0x |
| Polarizasyon filtreli disk ZNNG004 |
| Projektör ışığı ZFFx09-0x |
| Spot ışık ZFSx08-0x |
| Spot ışık ZFSx10-0x |
