- MultiCore Teknolojisi
- Resim işleme fonksiyonları

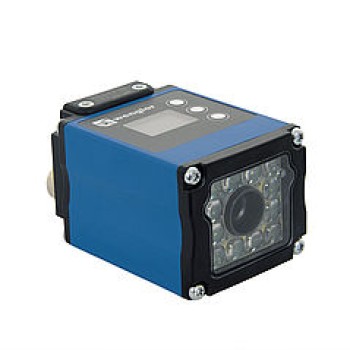

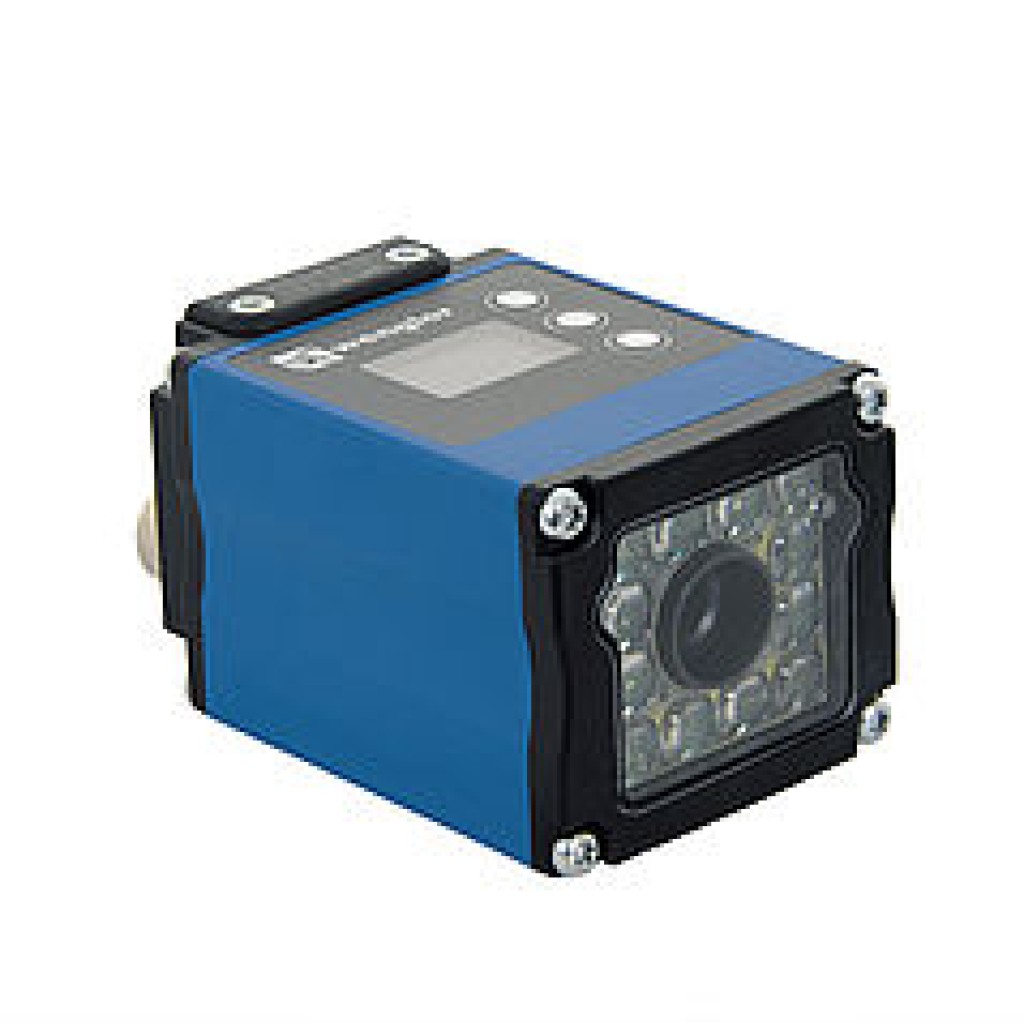

Vision sensörü weQubeVision, wenglor-MultiCore Teknolojisine dayanmaktadır. Otomatik Fokus, Region of İnterest ve Hareket eden Objeyi Takip Etme fonksiyonları ise optimum obje kaydını garanti etmektedir. Aşağıdaki resim işleme modülleri mevcuttur: Toleransa uygunluk testi, Ayıklama Prosedürü, Mevcudiyet Kontrolü, Obje sayımı, Pozisyon sayısı, Piksel sayımı, Filtre opsiyonları ve istatistiki değerlendirmeler.
Optik veriler
| Çalışma aralığı | ≥ 20 mm |
| Çözünürlük | 736 × 480 Piksel |
| Görüntü sensörü | Monokrom |
| Işık türü | Kızılötesi |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Görüş alanı | Bkz. tablo 1 |
| Kare hızı | 25 Hz |
Elektriksel veriler
| Besleme gerilimi | 18...30 V DC |
| Güç çekişi (Ub = 24 V) | < 200 mA |
| Tepki süresi | 40 ms |
| Sıcaklık aralığı | 0...40 °C |
| Giriş/Çıkış sayısı | 6 |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| Röle çıkışı anahtarlama akımı | 100 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Arayüz | RS-232/Ethernet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Ethernet |
| Gövde malzemesi | Alüminyum |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 12 pin'li |
| Ethernet bağlantı türü | M12 × 1; 8 pin'li |
Genel veriler
| Web sunucusu | Evet |
Fonksiyon verileri
| Varlık kontrolü | Evet |
| Piksel karşılaştırması | Evet |
| Referans görüntü karşılaştırması | Evet |
| İzleme | Evet |
| Obje algılama | Evet |
| Ölçüye uygunluk kontrolü | Evet |
Çıkış fonksiyonu
| PNP/NPN/push-pull, programlanabilir | Evet |
| Normalde kapalı kontak/Normalde açık kontak arasında geçiş yapılabilir | Evet |
| Aydınlatma çıkışı | Evet |
| Ethernet | Evet |
Tablo 1
| Çalışma mesafesi | 20 mm | 200 mm | 1000 mm |
| Görüş alanı | 16 × 12 mm | 120 × 90 mm | 600 × 450 mm |
Bağlantı şeması
Kumanda panosu
- 20 = Enter tuşu
- 22 = Up tuşu
- 23 = Down tuşu
- 60 = Gösterge
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Tamamlayıcı ürünler
| Halka ışık ZFRx11-0x |
| Polarizasyon filtreli disk ZNNG004 |
| Projektör ışığı ZFFx09-0x |
| Spot ışık ZFSx08-0x |
| Spot ışık ZFSx10-0x |
