- MultiCore Teknolojisi
- Resim işleme fonksiyonları

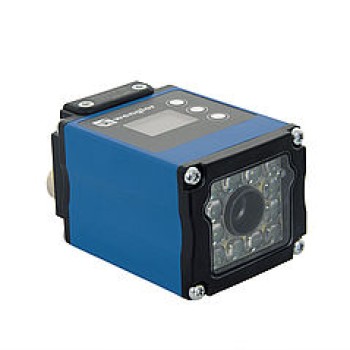

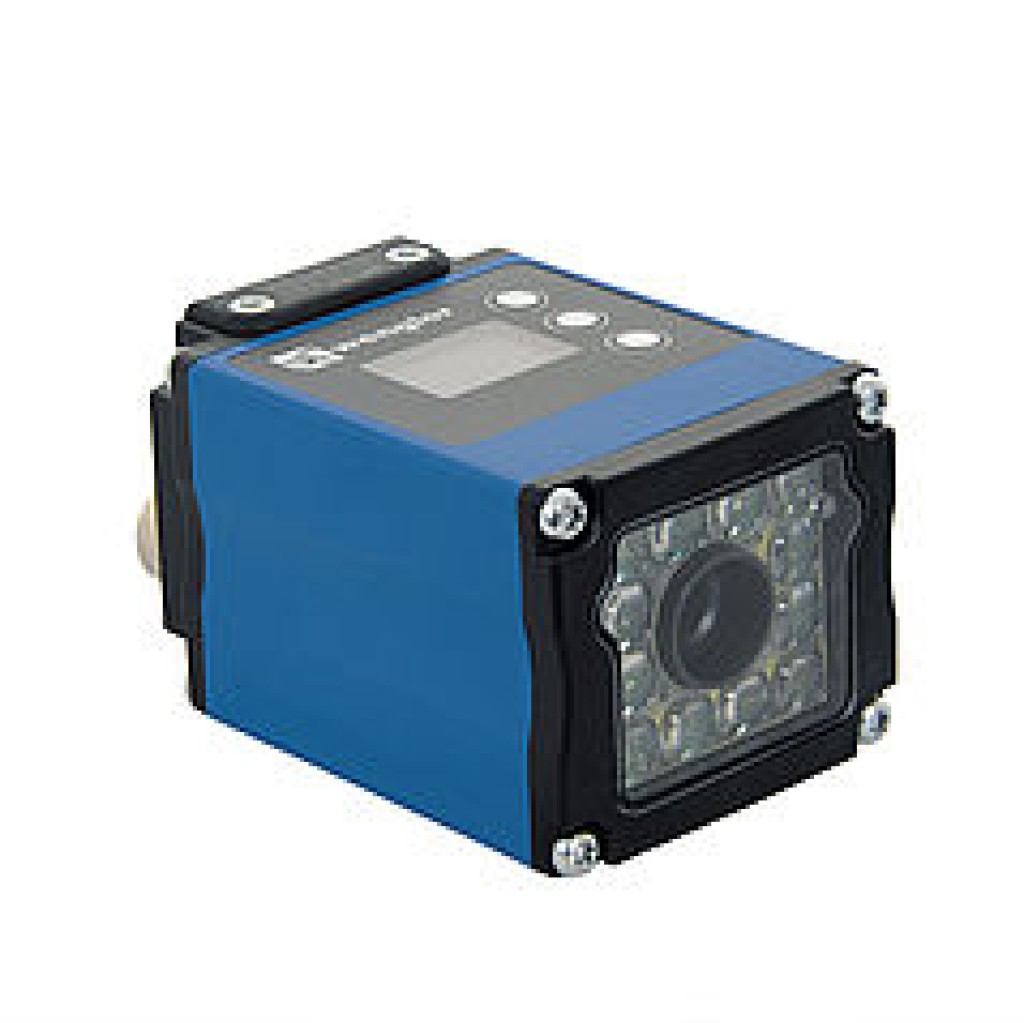

Vision sensörü weQubeVision, wenglor-MultiCore Teknolojisine dayanmaktadır. Otomatik Fokus, Region of İnterest ve Hareket eden Objeyi Takip Etme fonksiyonları ise optimum obje kaydını garanti etmektedir. Aşağıdaki resim işleme modülleri mevcuttur: Toleransa uygunluk testi, Ayıklama Prosedürü, Mevcudiyet Kontrolü, Obje sayımı, Pozisyon sayısı, Piksel sayımı, Filtre opsiyonları ve istatistiki değerlendirmeler. Renkli ekran çipleri seçimi, farklı ren tonlarının güvenli biçimde kaydedilmesine imkan tanır.
Optik veriler
| Çalışma aralığı | ≥ 20 mm |
| Çözünürlük | 736 × 480 Piksel |
| Görüntü sensörü | Renk |
| Işık türü | Beyaz ışık |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Görüş alanı | Bkz. tablo 1 |
| Kare hızı | 15 Hz |
Elektriksel veriler
| Besleme gerilimi | 18...30 V DC |
| Güç çekişi (Ub = 24 V) | < 200 mA |
| Tepki süresi | 66 ms |
| Sıcaklık aralığı | 0...40 °C |
| Giriş/Çıkış sayısı | 6 |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| Röle çıkışı anahtarlama akımı | 100 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Arayüz | RS-232/Ethernet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Ethernet |
| Gövde malzemesi | Alüminyum |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 12 pin'li |
| Ethernet bağlantı türü | M12 × 1; 8 pin'li |
Genel veriler
| Web sunucusu | Evet |
Fonksiyon verileri
| Varlık kontrolü | Evet |
| Piksel karşılaştırması | Evet |
| Referans görüntü karşılaştırması | Evet |
| İzleme | Evet |
| Obje algılama | Evet |
| Ölçüye uygunluk kontrolü | Evet |
Çıkış fonksiyonu
| PNP/NPN/push-pull, programlanabilir | Evet |
| Normalde kapalı kontak/Normalde açık kontak arasında geçiş yapılabilir | Evet |
| Aydınlatma çıkışı | Evet |
| Ethernet | Evet |
| PROFINET | Evet |
Tablo 1
| Çalışma mesafesi | 20 mm | 200 mm | 1000 mm |
| Görüş alanı | 16 × 12 mm | 120 × 90 mm | 600 × 450 mm |
Bağlantı şeması
Kumanda panosu
- 20 = Enter tuşu
- 22 = Up tuşu
- 23 = Down tuşu
- 60 = Gösterge
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
