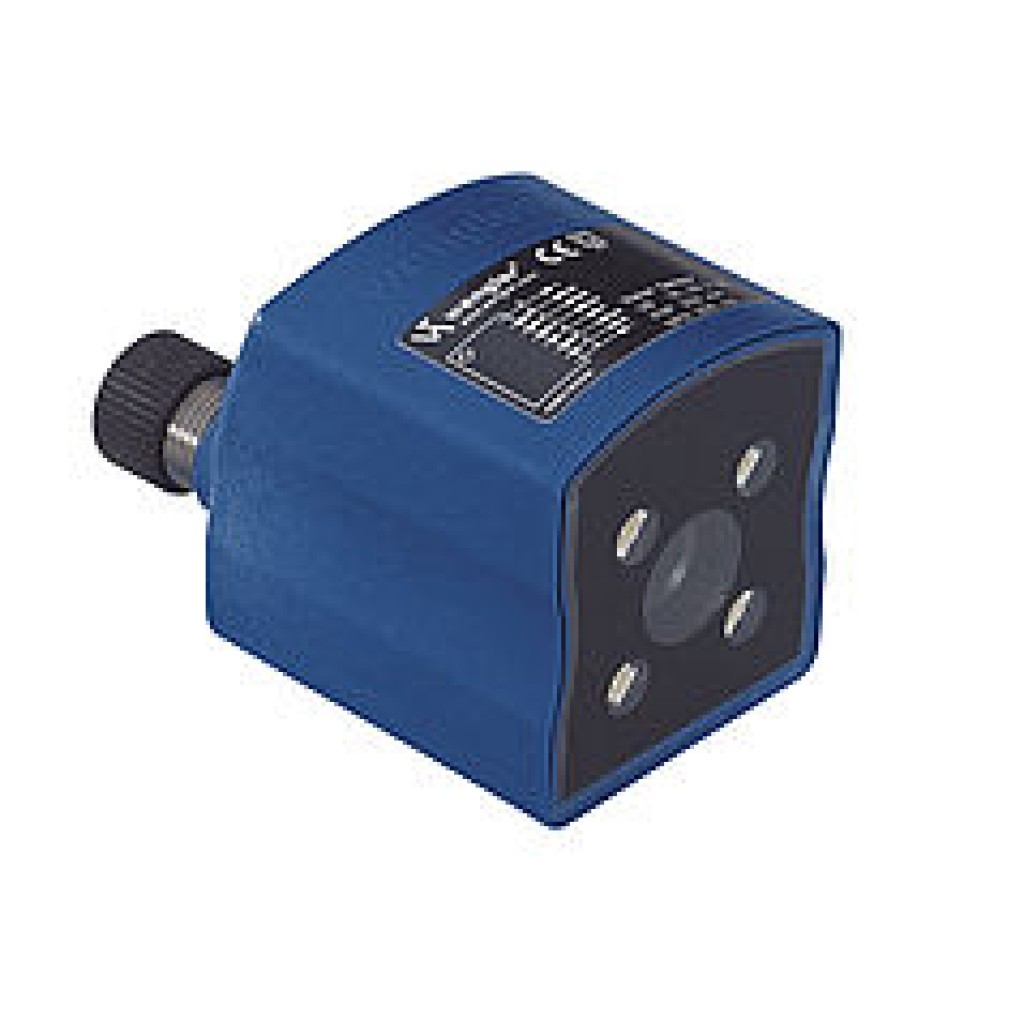

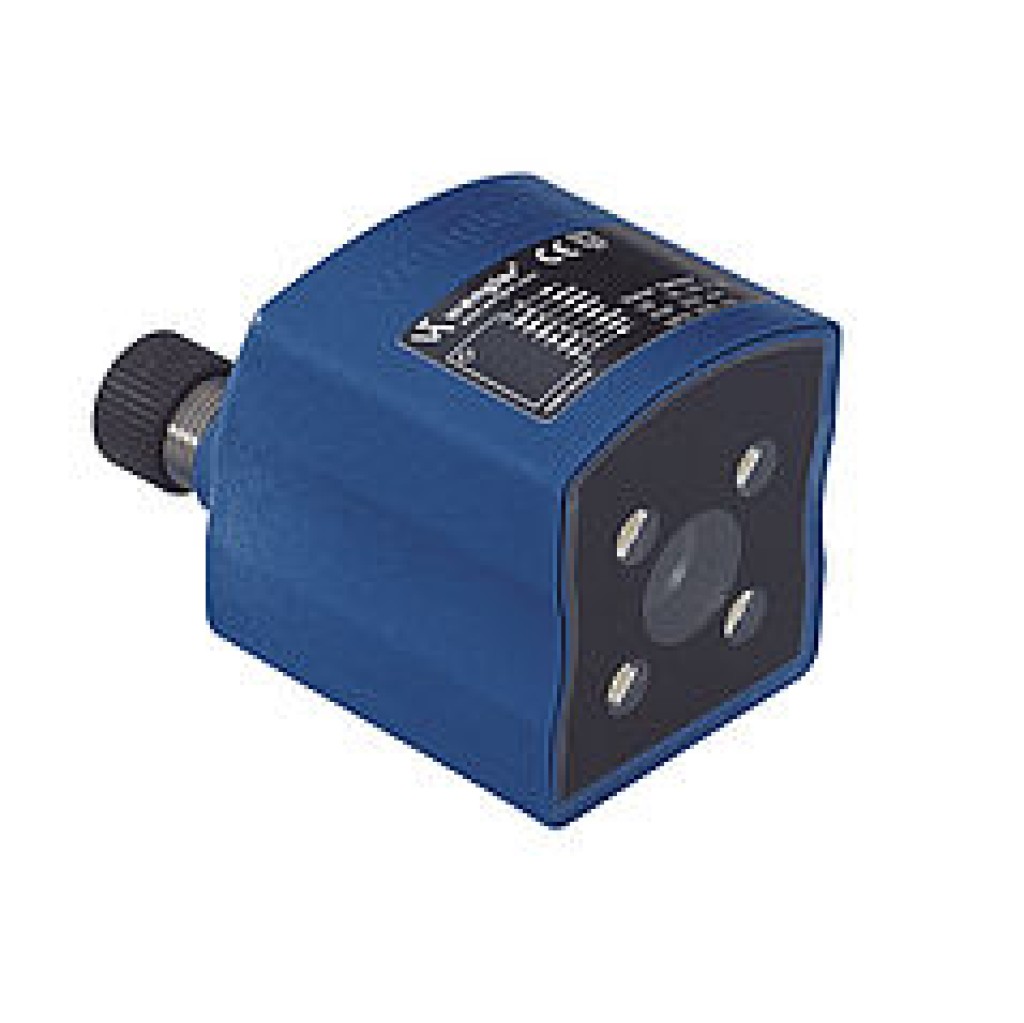

BR40M1W10

Karakterlerin ve sembollerin sorunsuz bir şekilde okunması
Otomatik netleme
Sensöre 20 ayrı proje ve 20 karakter kümesi kaydedilebilir
Çıkışlar ve girişler serbestçe programlanabilir

wenglor OCR okuyucu, eş zamanlı olarak 100 karakter okuyabilmektedir ve bir karakterin asgari ölçüsü yaklaşık 0,75 × 1,25 mm'dir. Karakterler ve semboller kolayca ve sorunsuz bir şekilde okunabilmekte, karşılaştırılabilmekte, bunların iyi/kötü değerlendirmesi yapılabilmektedir. Proses verilerini aktarmak için bir RS-232 arabirimi mevcuttur.

Optik veriler

Çalışma aralığı	> 20 mm
Çözünürlük	752 × 480 Piksel
Görüntü sensörü	Monokrom
Işık türü	Beyaz ışık
Kullanım ömrü (Tu = +25 °C)	100000 h
Risk grubu (EN 62471)	1
Görüş alanı	Bkz. tablo 1
Kare hızı	100 Hz

Elektriksel veriler

Besleme gerilimi	18...30 V DC
Güç çekişi (Ub = 24 V)	< 200 mA
Tepki süresi	> 10 ms
Sıcaklık aralığı	0...40 °C
Giriş/Çıkış sayısı	4
Anahtarlama çıkışı gerilim düşmesi	< 1,5 V
Röle çıkışı anahtarlama akımı	200 mA
Kısa devre korumalı	Evet
Ters kutup korumalı	Evet
Arayüz	RS-232
Koruma sınıfı	III

Mekanik veriler

Ayar türü	USB 2.0
Gövde malzemesi	Plastik
Koruma sınıfı	IP67
Bağlantı türü	M12 × 1; 8 pin'li

Fonksiyon verileri

OCR

Evet

Çıkış fonksiyonu

PNP/NPN/push-pull, programlanabilir	Evet
Normalde kapalı kontak/Normalde açık kontak arasında geçiş yapılabilir	Evet
Ready çıkışı	Evet
Aydınlatma çıkışı	Evet
RS-232 arabirimi	Evet
USB arabirimi	Evet
