- Entegre hata göstergesi
- wenglor weproTec sayesinde düşük montaj mesafesi
- Yenilikçi ASIC devre teknolojisi

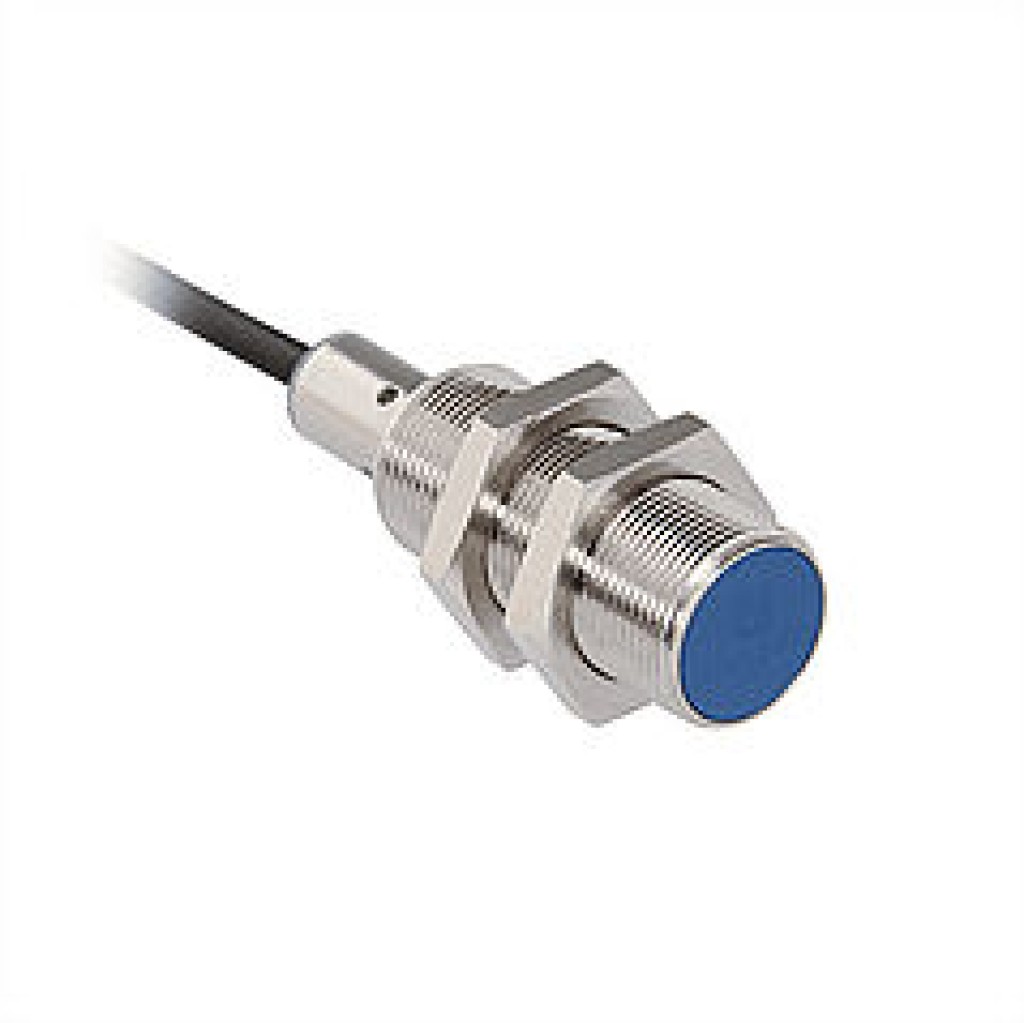

Standart anahtarlama mesafeli indüktif sensörler sağlam bir dizayn, kolay montaj ve güvenilir ölçüm değerleri ile öne çıkmaktadır. ASIC ve wenglor weproTec sayesinde yeni kuşak, kısıtlı yer koşullarında birden fazla sensörün arızasız işletiminin yanı sıra sistemdeki hataları zamanında algılama olanağını da sunar.
Endüktif veriler
| Anahtarlama mesafesi | 5 mm |
| Düzeltme faktörü V2A/CuZn/Al | 1,10/0,45/0,41 |
| Montaj şekli | Düz kafa |
| A/B/C/D montajı, m olarak | 0/24/8/0 |
| B1 montajı, m olarak | 0...12 |
| Anahtarlama histerezi | < 10 % |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 12 mA |
| Anahtarlama frekansı | 1110 Hz |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -25...80 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 1 V |
| Röle çıkışı anahtarlama akımı | 100 mA |
| Anahtarlama çıkışı artık akımı | < 100 µA |
| Kısa devre korumalı | Evet |
| Ters kutup ve aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Gövde malzemesi | Pirinç, nikel kaplı |
| Koruma sınıfı | IP67 |
| Bağlantı türü | Kablo |
| Kablo uzunluğu | 2 m |
Fonksiyon verileri
| Hata göstergesi | Evet |
Çıkış fonksiyonu
| PNP normalde açık kontak | Evet |
Bağlantı şeması
Montaj
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Anahtarlama durumu göstergesi
- Kovan M18×1 = 30 Nm
Anahtar ağzı genişliği
