- Beyaz ışık: Her türlü baskı işareti kombinasyonu algılanabilir
- Kompakt yapı biçimi
- Küçük boyutlu ışık noktası
- Teach-In, harici teaching

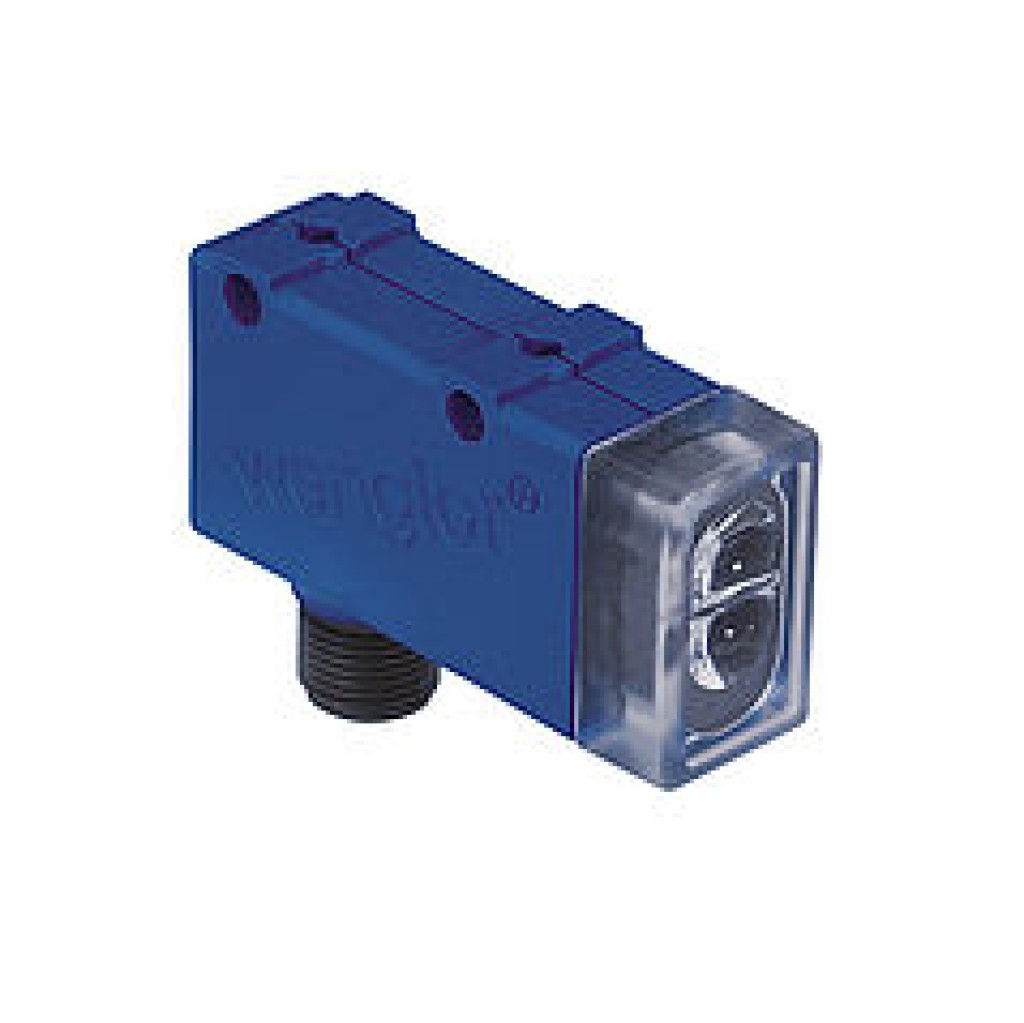

Bu sensörler, baskı işaretlerini algılamak için özel olarak tasarlanmıştır. Çok küçük bir ışık noktasına sahiptirler ve yüksek bir kullanım ömrüne sahip beyaz ışık LED'i kullanmaktadırlar. Baskı işareti ile arka plan arasındaki tüm renk ve aydınlık kombinasyonlarını algılamak için tek bir sensör gereklidir.
Optik veriler
| Çalışma aralığı | 12...18 mm |
| Çalışma mesafesi | 15 mm |
| Çözünürlük | 20 Gri kademeleri |
| Anahtarlama histerezi | < 2 % |
| Işık türü | Beyaz ışık |
| Dalga uzunluğu | 400...700 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işık noktası çapı | 1,5 × 2,5 mm |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 30 mA |
| Anahtarlama frekansı | 5 kHz |
| Tepki süresi | 100 µs |
| Kapatma geciktirmesi | 20 ms |
| Kapatma geciktirmesi (RS-232) | 0...2 s |
| Isıl sürüklenme | < 2 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| NPN anahtarlama çıkışı anahtarlama akımı | 100 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Kilitlenebilir | Evet |
| Teaching modu | ZT, FT |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| NPN normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
| Adaptör kutulu RS-232 | Evet |
Bağlantı şeması
Optimum çalışma mesafesi
- a = Çalışma mesafesi
- b = Çalışma aralığı
Kumanda panosu
- 01 = Anahtarlama durumu göstergesi
- 06 = Teach tuşu
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
- Vida M4 = 1 Nm
Tamamlayıcı ürünler
| Adaptör kutusu A232 |
| Muhafaza gövdesi seti ZSM-NN-02 |
| Muhafaza gövdesi ZSV-0x-01 |
