• Beyaz ışık: Her türlü baskı işareti kombinasyonu algılanabilir
  • Kompakt yapı biçimi
  • Küçük boyutlu ışık noktası
  • Teach-In, harici teaching
Bu sensörler, baskı işaretlerini algılamak için özel olarak tasarlanmıştır. Çok küçük bir ışık noktasına sahiptirler ve yüksek bir kullanım ömrüne sahip beyaz ışık LED'i kullanmaktadırlar. Baskı işareti ile arka plan arasındaki tüm renk ve aydınlık kombinasyonlarını algılamak için tek bir sensör gereklidir.

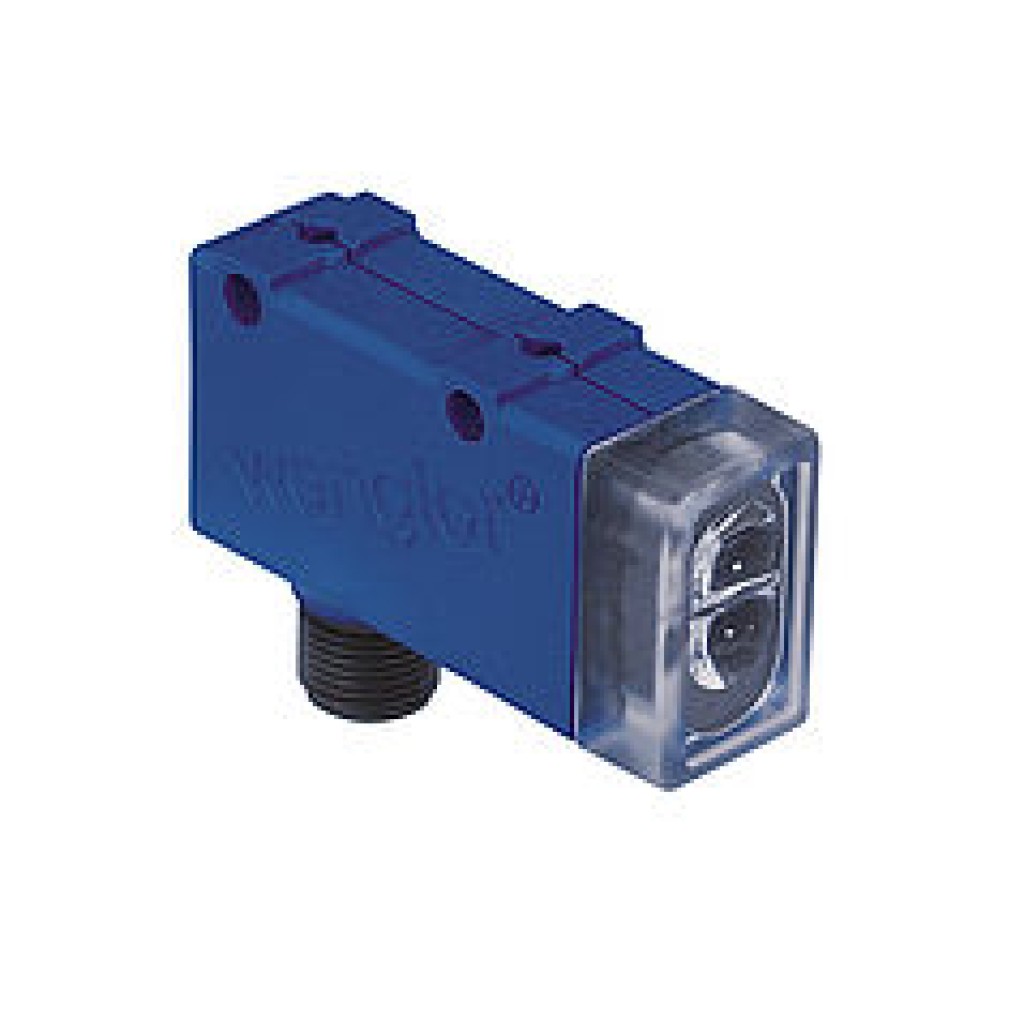

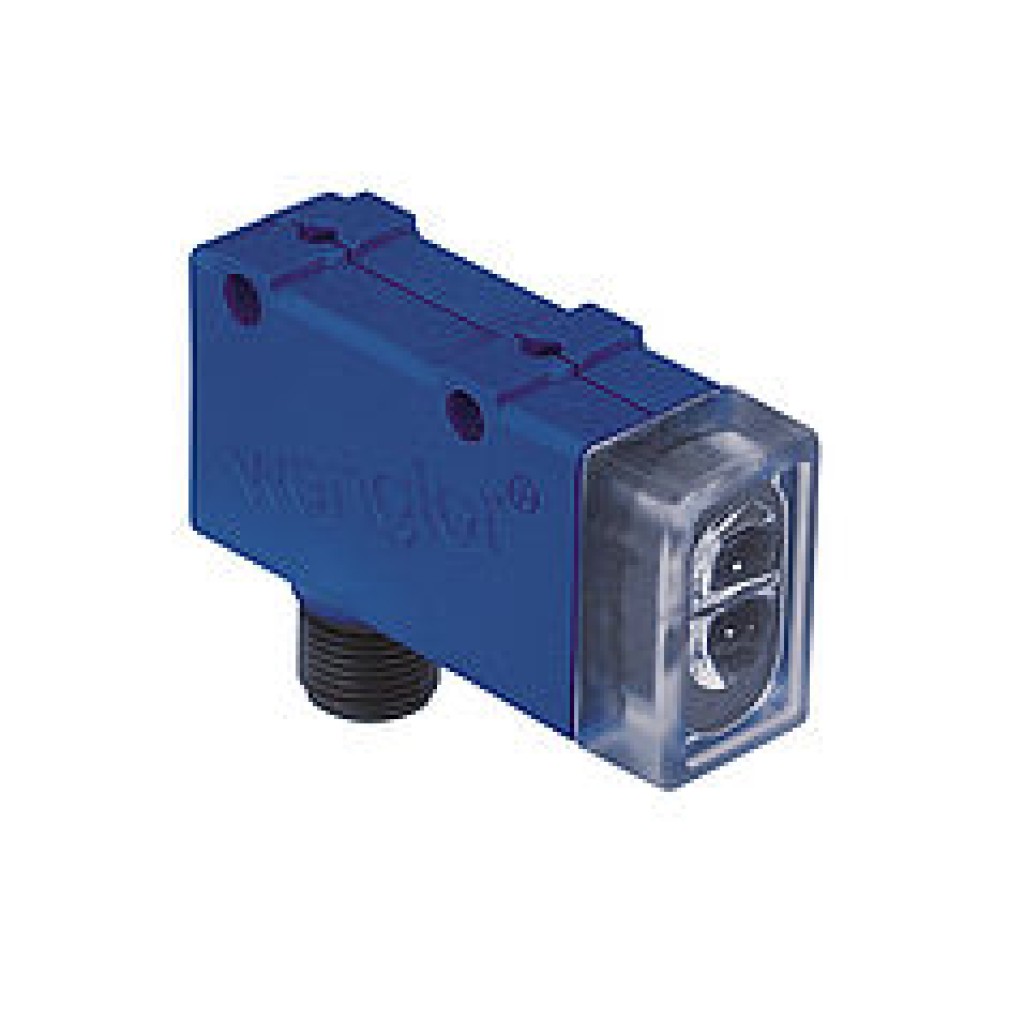

WM03PCT2

Optik veriler
Çalışma aralığı 12...18 mm
Çalışma mesafesi 15 mm
Çözünürlük 20 Gri kademeleri
Anahtarlama histerezi < 2 %
Işık türü Beyaz ışık
Dalga uzunluğu 400...700 nm
Kullanım ömrü (Tu = +25 °C) 100000 h
Müsaade edilen maks. harici ışık 10000 Lux
Işık noktası çapı 1,5 × 2,5 mm
Elektriksel veriler
Besleme gerilimi 10...30 V DC
Güç çekişi (Ub = 24 V) < 30 mA
Anahtarlama frekansı 5 kHz
Tepki süresi 100 µs
Kapatma geciktirmesi 20 ms
Kapatma geciktirmesi (RS-232) 0...2 s
Isıl sürüklenme < 2 %
Sıcaklık aralığı -25...60 °C
Anahtarlama çıkışı gerilim düşmesi < 2,5 V
PNP anahtarlama çıkışı anahtarlama akımı 200 mA
Kısa devre korumalı Evet
Ters kutup korumalı Evet
Aşırı yük korumalı Evet
Kilitlenebilir Evet
Teaching modu ZT, FT
Koruma sınıfı III
Mekanik veriler
Ayar türü Teach-In öğretme
Gövde malzemesi Plastik
Tam döküm Evet
Koruma sınıfı IP67
Bağlantı türü M12 × 1; 4 pin'li
Çıkış fonksiyonu
PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir Evet
Adaptör kutulu RS-232 Evet
Bağlantı şeması

Optimum çalışma mesafesi
  • a = Çalışma mesafesi
  • b = Çalışma aralığı

Kumanda panosu
  • 01 = Anahtarlama durumu göstergesi
  • 06 = Teach tuşu

Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
  • 1 = Verici diyot
  • 2 = Alıcı diyot
  • Vida M4 = 1 Nm

Tamamlayıcı ürünler
Adaptör kutusu A232
Muhafaza gövdesi seti ZSM-NN-02
Muhafaza gövdesi ZSV-0x-01
PNP-NPN dönüştürücü BG2V1P-N-2M
