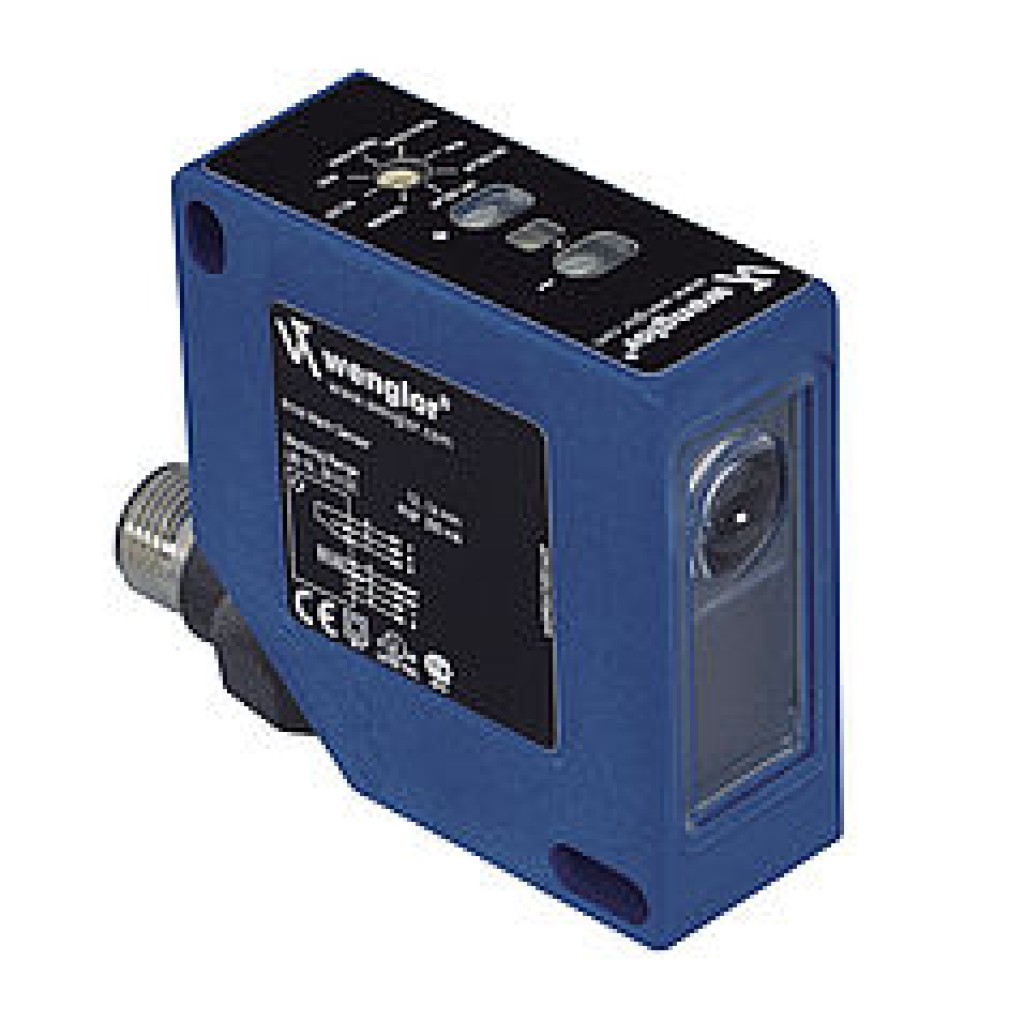

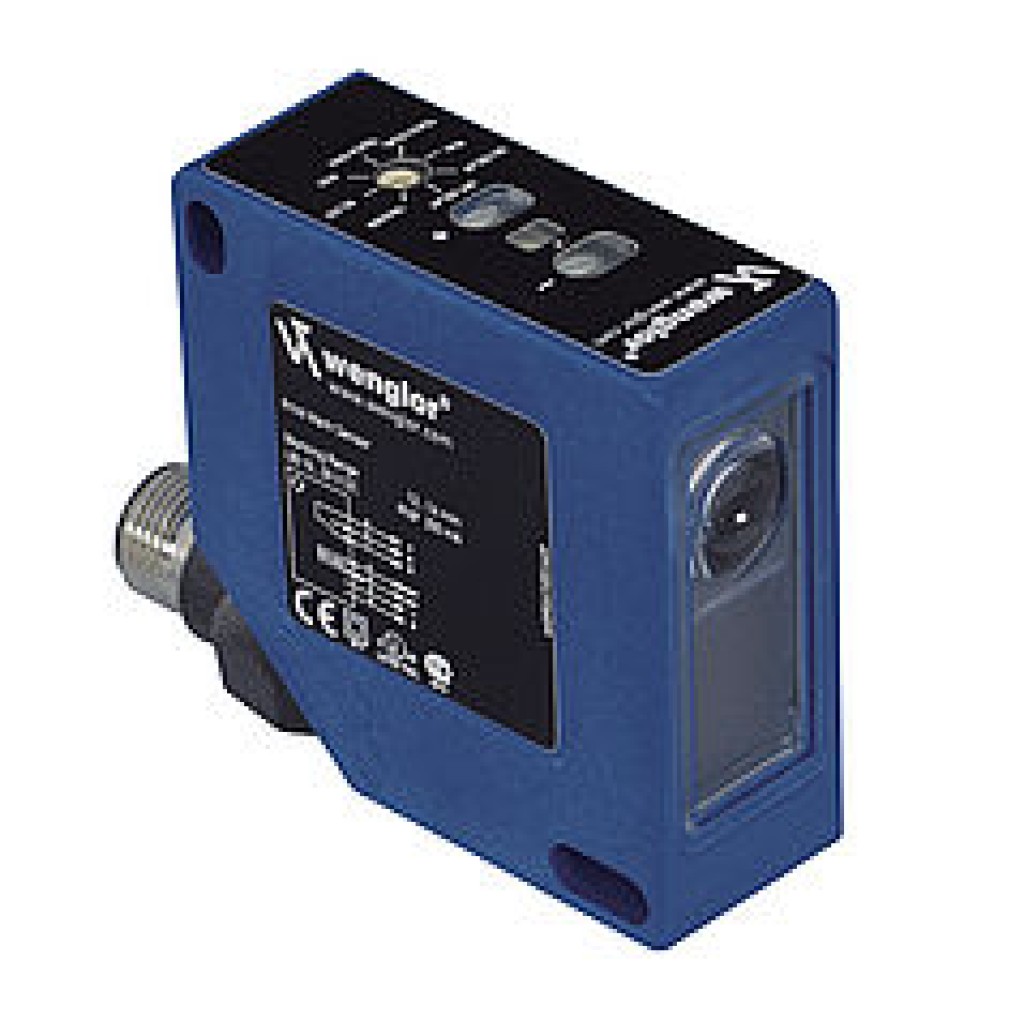

WP02PAT80

RS-232 arabirimi üzerinden gri değeri çıkışı
Teach-In, dinamik teaching, harici teaching, RS-232 arabirimi
Yüksek kontrast çözünürlüğü
Çok küçük ışık noktası: 0,7 × 2 mm

Bu sensörler, baskı işaretlerini algılamak için özel olarak tasarlanmıştır. Çok küçük bir ışık noktasına sahiptirler ve yüksek bir kullanım ömrüne sahip beyaz ışık LED'i kullanmaktadırlar. Baskı işareti ile arka plan arasındaki tüm renk ve aydınlık kombinasyonlarını algılamak için tek bir sensör gereklidir.

Optik veriler

Çalışma aralığı	12...16 mm
Çalışma mesafesi	14 mm
Çözünürlük	100 Gri kademeleri
Anahtarlama histerezi	< 1 %
Işık türü	Beyaz ışık
Dalga uzunluğu	400...700 nm
Kullanım ömrü (Tu = +25 °C)	100000 h
Müsaade edilen maks. harici ışık	10000 Lux
Işık noktası çapı	0,7 × 2 mm

Elektriksel veriler

Besleme gerilimi	10...30 V DC
Güç çekişi (Ub = 24 V)	< 50 mA
Anahtarlama frekansı	25 kHz
Tepki süresi	20 µs
Açma/Kapatma geciktirmesi	0...100 ms
Isıl sürüklenme	< 1 %
Sıcaklık aralığı	-25...60 °C
Anahtarlama çıkışı sayısı	2
Anahtarlama çıkışı gerilim düşmesi	1,5 V
Röle çıkışı anahtarlama akımı	200 mA
Kısa devre korumalı	Evet
Ters kutup korumalı	Evet
Kilitlenebilir	Evet
Teaching modu	ZT, DT, TP
Arayüz	RS-232
Aktarım hızı	38400 Bd
Dijital giriş sayısı	2
Koruma sınıfı	III
