- Analog çıkış
- Hata mesajı
- Kırmızı ışık

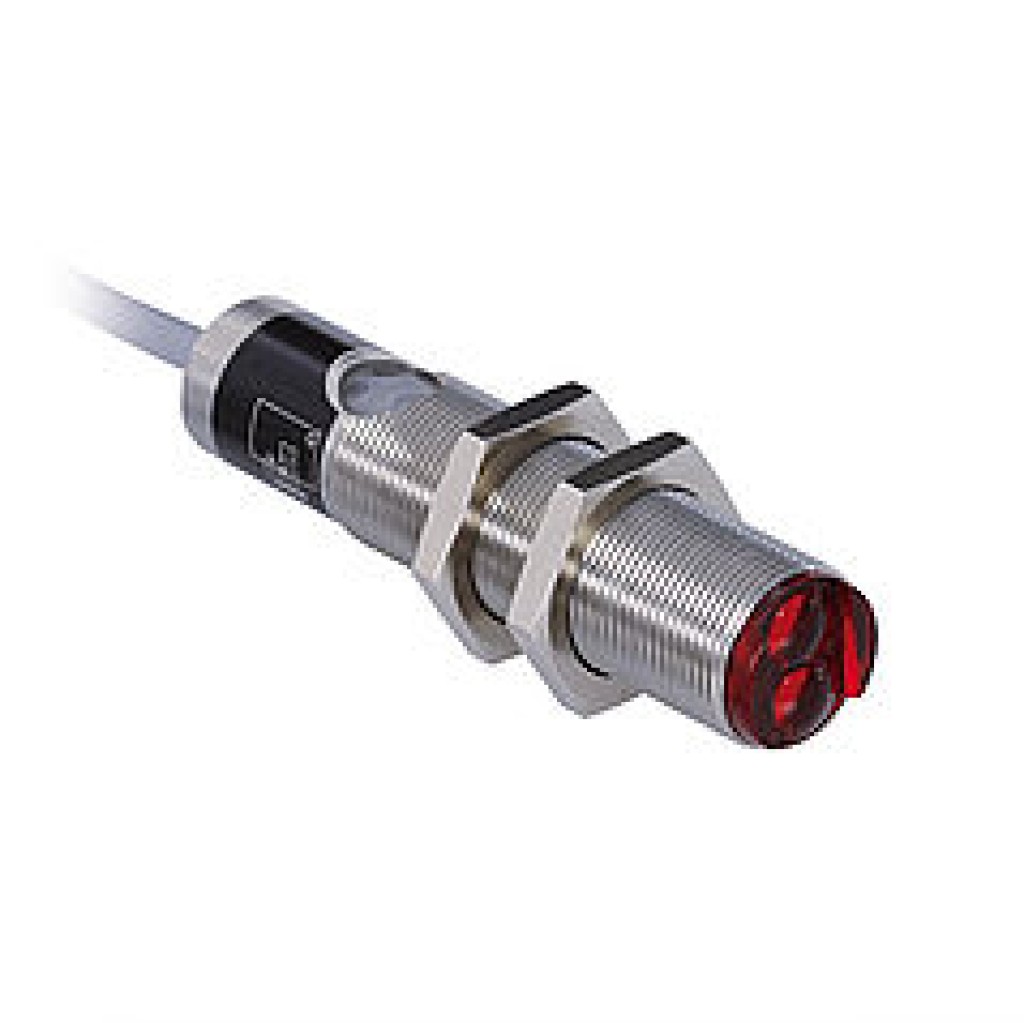

Sensörler mesafeyi açı ölçümüyle belirler ve bunu analog çıkıştan çıkartır. Çıkış sinyali, objenin renginden neredeyse tamamen bağımsızdır. Çeşitli ölçüm aralıklarındaki yüksek çözünürlük, sensörlerin çok farklı alanlarda kullanılabilmesine imkan tanımaktadır.
Optik veriler
| Çalışma aralığı | 35...85 mm |
| Ölçüm mesafesi | 60 mm |
| Ölçüm aralığı | 50 mm |
| Çözünürlük | 500 µm |
| Doğrusallık | < 2 % |
| Işık türü | Kırmızı ışık |
| Dalga uzunluğu | 660 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işık noktası çapı | 2 mm |
Elektriksel veriler
| Besleme gerilimi | 18...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Sınır frekans | 100 Hz |
| Tepki süresi | 5 ms |
| Isıl sürüklenme | 35 µm/K |
| Sıcaklık aralığı | -10...60 °C |
| PNP hata çıkışı anahtarlama akımı | 200 mA |
| Analog çıkış | 0...10 V |
| Analog çıkış çıkış akımı | 500 µA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Gövde malzemesi | Paslanmaz çelik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | Kablo |
| Kablo uzunluğu | 6,1 m |
Çıkış fonksiyonu
| Analog çıkış | Evet |
Bağlantı şeması
Ölçüm sapması
Tipik karakteristik eğri, Kodak beyaz % 90 baz alınmıştır
- Sr = Anahtarlama mesafesi
- dSr = Anahtarlama mesafesi değişikliği
 |
Siyah % 6 |
 |
Gri % 18 |
Kumanda panosu
- 12 = Analog çıkış gerilimi göstergesi
- 79 = Run / Hata göstergesi
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Alıcı diyot
- 2 = Verici diyot
Anahtar ağzı genişliği
Tamamlayıcı ürünler
| Analog değerlendirme cihazı AW02 |
| Toz tüpü STAUBTUBUS-01 |
