- Analog çıkış (0...10 V DC)
- Geniş ölçüm aralığı
- Hata çıkışı
- Kırmızı ışık

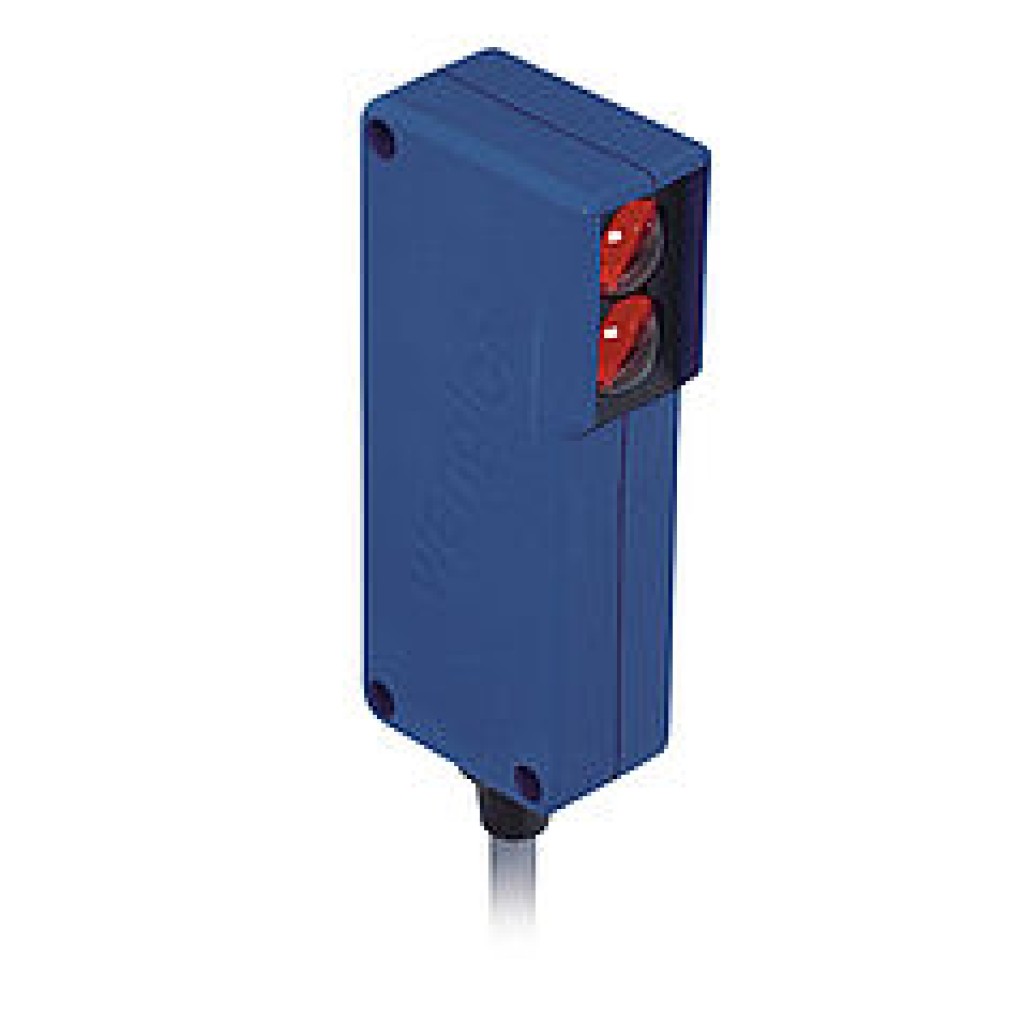

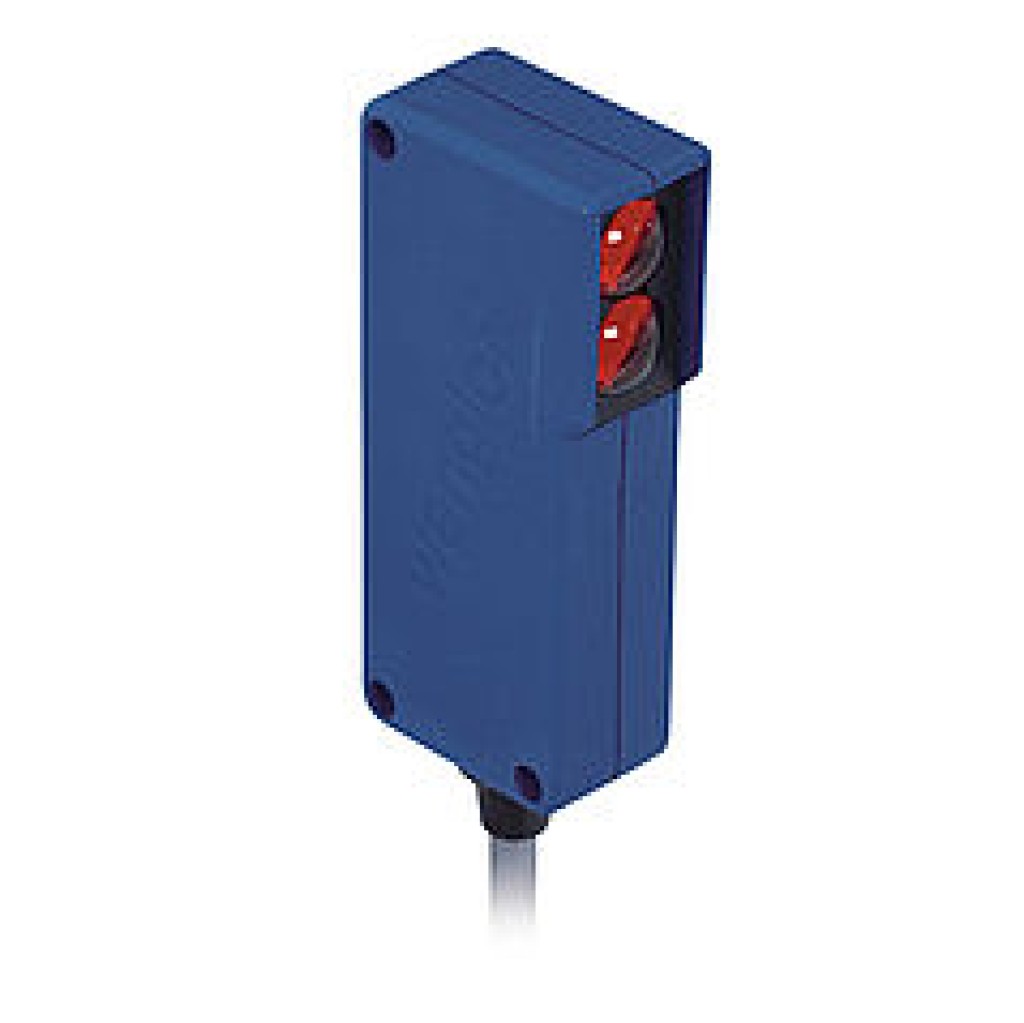

Sensörler mesafeyi açı ölçümüyle belirler ve bunu analog çıkıştan çıkartır. Çıkış sinyali, objenin renginden neredeyse tamamen bağımsızdır. Çeşitli ölçüm aralıklarındaki yüksek çözünürlük, sensörlerin çok farklı alanlarda kullanılabilmesine imkan tanımaktadır.
Optik veriler
| Çalışma aralığı | 55...155 mm |
| Ölçüm mesafesi | 105 mm |
| Ölçüm aralığı | 100 mm |
| Çözünürlük | 500 µm |
| Doğrusallık | 1 % |
| Işık türü | Kırmızı ışık |
| Dalga uzunluğu | 660 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işık noktası çapı | 3 mm |
Elektriksel veriler
| Besleme gerilimi | 18...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Sınır frekans | 100 Hz |
| Tepki süresi | 5 ms |
| Isıl sürüklenme | 50 µm/K |
| Sıcaklık aralığı | -10...60 °C |
| PNP hata çıkışı anahtarlama akımı | 200 mA |
| Analog çıkış | 0...10 V |
| Analog çıkış çıkış akımı | 500 µA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | Kablo |
| Kablo uzunluğu | 6 m |
Çıkış fonksiyonu
| Hata çıkışı | Evet |
| Analog çıkış | Evet |
Bağlantı şeması
Ölçüm sapması
Tipik karakteristik eğri, Kodak beyaz % 90 baz alınmıştır
- Sr = Anahtarlama mesafesi
- dSr = Anahtarlama mesafesi değişikliği
 |
Siyah % 6 |
 |
Gri % 18 |
Kumanda panosu
- 03 = Hata göstergesi
- 12 = Analog çıkış gerilimi göstergesi
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
- Vida M4 = 1 Nm
Tamamlayıcı ürünler
| Analog değerlendirme cihazı AW02 |
| Muhafaza gövdesi seti ZSN-NN-02 |
| Toz tüpü STAUBTUBUS-03 |
