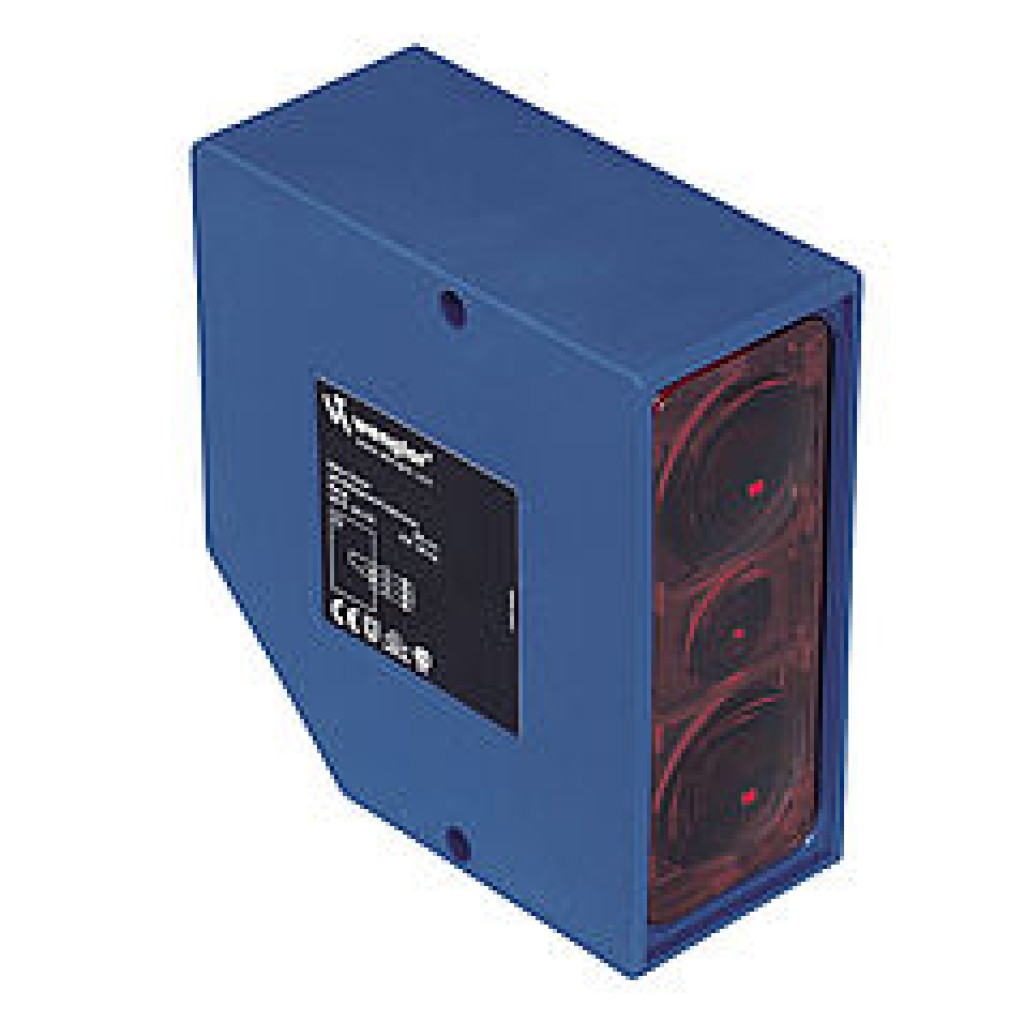

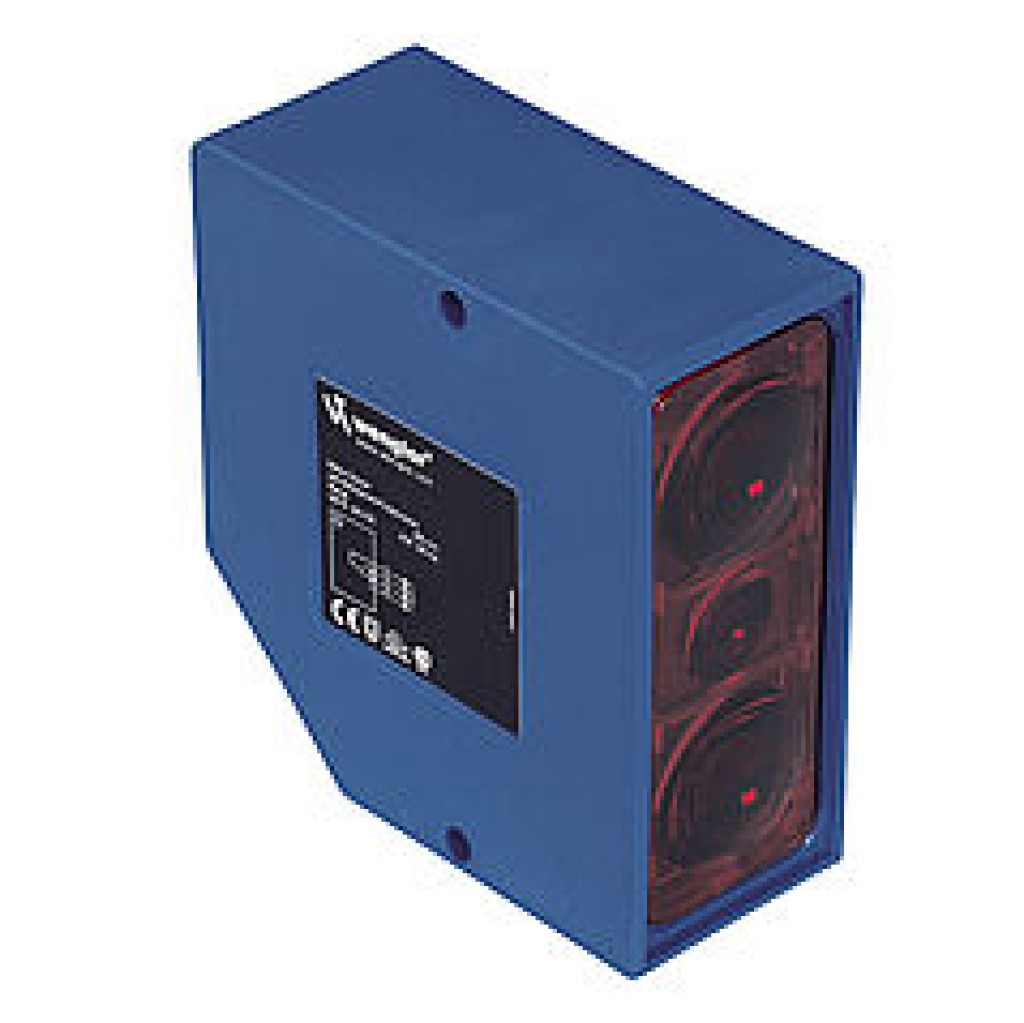

- Dijital, analog çıkış ve hata çıkışı
- Kızılötesi ışık
- Üçlü ışın düzeltme prensibi
- İYİ/KÖTÜ seçimi yapılabilir
Bu sensörler hem bir analog hem de dijital bir çıkışa sahiptir. İki adet potansiyometre sayesinde dijital çıkışın üst ve alt anahtarlama noktası ayarlanabilmektedir. Bu şekilde tanımlanmış olan bu aralığın içerisine bir obje girdiğinde, dijital çıkış açılmaktadır.
Optik veriler
| Çalışma aralığı | 300...1300 mm |
| Ölçüm mesafesi | 800 mm |
| Ölçüm aralığı | 1000 mm |
| Çözünürlük | Bkz. tablo 1 |
| Doğrusallık | 5 % |
| Anahtarlama histerezi | 50 mm |
| Işık türü | Kızılötesi |
| Dalga uzunluğu | 880 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Risk grubu (EN 62471) | 1 |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işık noktası çapı | Bkz. tablo 1 |
Elektriksel veriler
| Besleme gerilimi | 18...30 V DC |
| Güç çekişi (Ub = 24 V) | < 50 mA |
| Sınır frekans | 50 Hz |
| Tepki süresi | 10 ms |
| Isıl sürüklenme | 500 µm/K |
| Sıcaklık aralığı | -10...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Hata çıkışı gerilim düşmesi | < 2,5 V |
| PNP hata çıkışı anahtarlama akımı | 200 mA |
| Analog çıkış | 0...10 V |
| Analog çıkış çıkış akımı | 500 µA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Gövde malzemesi | Plastik |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 8 pin'li |
Çıkış fonksiyonu
| Hata çıkışı | Evet |
| PNP normalde açık kontak | Evet |
| Analog çıkış | Evet |
Tablo 1
| Çalışma mesafesi | 300 mm | 800 mm | 1300 mm |
| Işık noktası çapı | 6 mm | 18 mm | 30 mm |
| Çözünürlük | 0,2 mm | 8 mm | 30 mm |
Bağlantı şeması
Ölçüm sapması
Tipik karakteristik eğri, Kodak beyaz % 90 baz alınmıştır
- Sr = Anahtarlama mesafesi
- dSr = Anahtarlama mesafesi değişikliği
 |
Siyah % 6 |
 |
Gri % 18 |
Kumanda panosu
- 01 = Anahtarlama durumu göstergesi
- 13 = Üst anahtarlama mesafesi ayarlayıcısı
- 14 = Alt anahtarlama mesafesi ayarlayıcısı
- 33 = Analog çıkış gerilimi/hata göstergesi
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Alıcı diyot
- 2 = Verici diyot
- 3 = Alıcı diyot
- Vida M4 = 1 Nm
Tamamlayıcı ürünler
| Analog değerlendirme cihazı AW02 |
