• Ayarlanabilir anahtarlama mesafesi
  • Geniş tarama mesafesi
  • Mükemmel bir harici ışık baskılama fonksiyonu
  • Yüksek anahtarlama frekansı
Bu sensörler mesafeyi açı ölçümüyle belirler. Nesneleri her arka plan önünde özellikle iyi bir şekilde algılarlar. Objelerin biçimlerinin, renklerinin ve yüzey yapılarının, sensörün anahtarlama tutumu üzerinde neredeyse hiçbir etkisi yoktur. Işık noktaları aynı noktaya yansısa veya birbirine doğru yönlendirilmiş olsa bile, sensörler yine de birbirlerini karşılıklı olarak neredeyse hiç etkilememektedir.

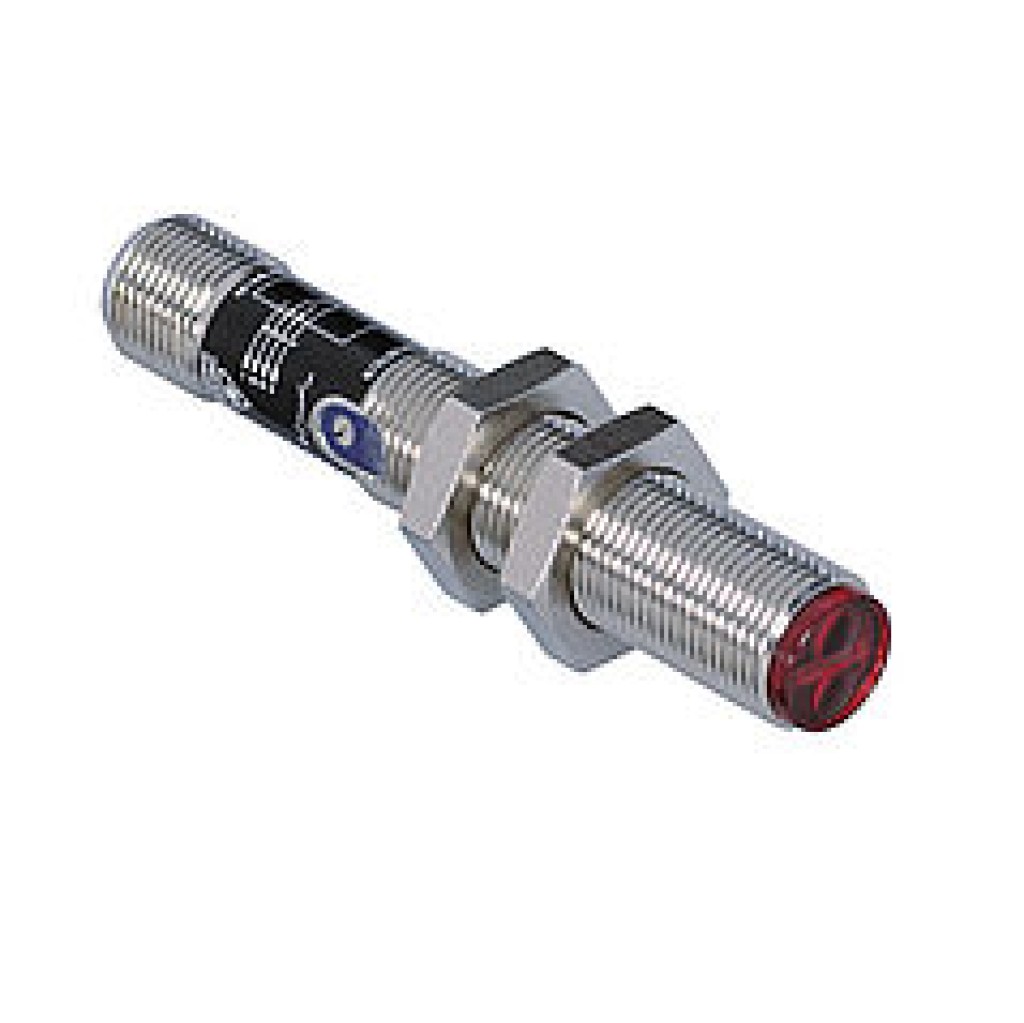

HO08PA3

Optik veriler
Okuma mesafesi 80 mm
Ayar aralığı 25...80 mm
Anahtarlama histerezi Bkz. tablo 1
Işık türü Kırmızı ışık
Kullanım ömrü (Tu = +25 °C) 100000 h
Müsaade edilen maks. harici ışık 10000 Lux
Işık noktası çapı Bkz. tablo 1
Elektriksel veriler
Besleme gerilimi 10...30 V DC
Güç çekişi (Ub = 24 V) < 40 mA
Anahtarlama frekansı 1 kHz
Tepki süresi 500 µs
Isıl sürüklenme < 5 %
Sıcaklık aralığı -25...60 °C
Anahtarlama çıkışı gerilim düşmesi < 2,5 V
PNP anahtarlama çıkışı anahtarlama akımı 200 mA
Kısa devre korumalı Evet
Ters kutup korumalı Evet
Aşırı yük korumalı Evet
Koruma sınıfı III
Mekanik veriler
Ayar türü Potansiyometre
Gövde malzemesi Pirinç, nikel kaplı
Tam döküm Evet
Koruma sınıfı IP67
Bağlantı türü M12 × 1; 4 pin'li
Çıkış fonksiyonu
PNP normalde kapalı kontak, normalde açık kontak, antivalent Evet
Tablo 1
Tarama mesafesi 40 mm 60 mm 80 mm
Işık noktası çapı 3 mm 5 mm 7 mm
Anahtarlama histerezi < 2 mm < 3 mm < 8 mm
Bağlantı şeması

Anahtarlama mesafesi sapması
Tipik karakteristik eğri, Kodak beyaz % 90 baz alınmıştır
  • Sr = Anahtarlama mesafesi
  • dSr = Anahtarlama mesafesi değişikliği
Siyah % 6
Gri % 18

Kumanda panosu
  • 05 = Anahtarlama mesafesi ayarlayıcısı
  • 31 = Anahtarlama durumu göstergesi/Kirlenme/Kısa devre mesajı

Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
  • 1 = Verici diyot
  • 2 = Alıcı diyot
Anahtar ağzı genişliği

Tamamlayıcı ürünler
PNP-NPN dönüştürücü BG2V1P-N-2M
