• Elektronik arka plan bastırma fonksiyonu
  • Kolay montaj
  • Kırmızı ışık
  • Teach-In, harici teaching

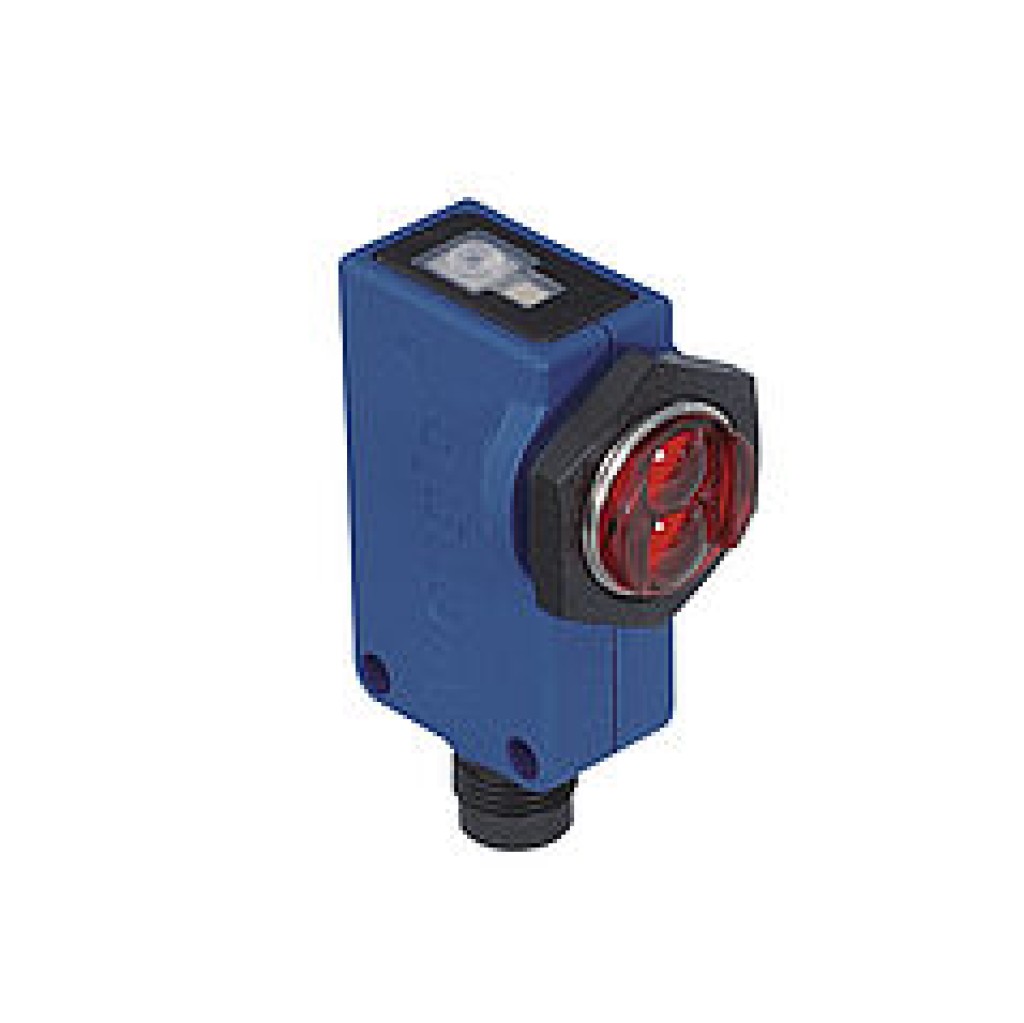

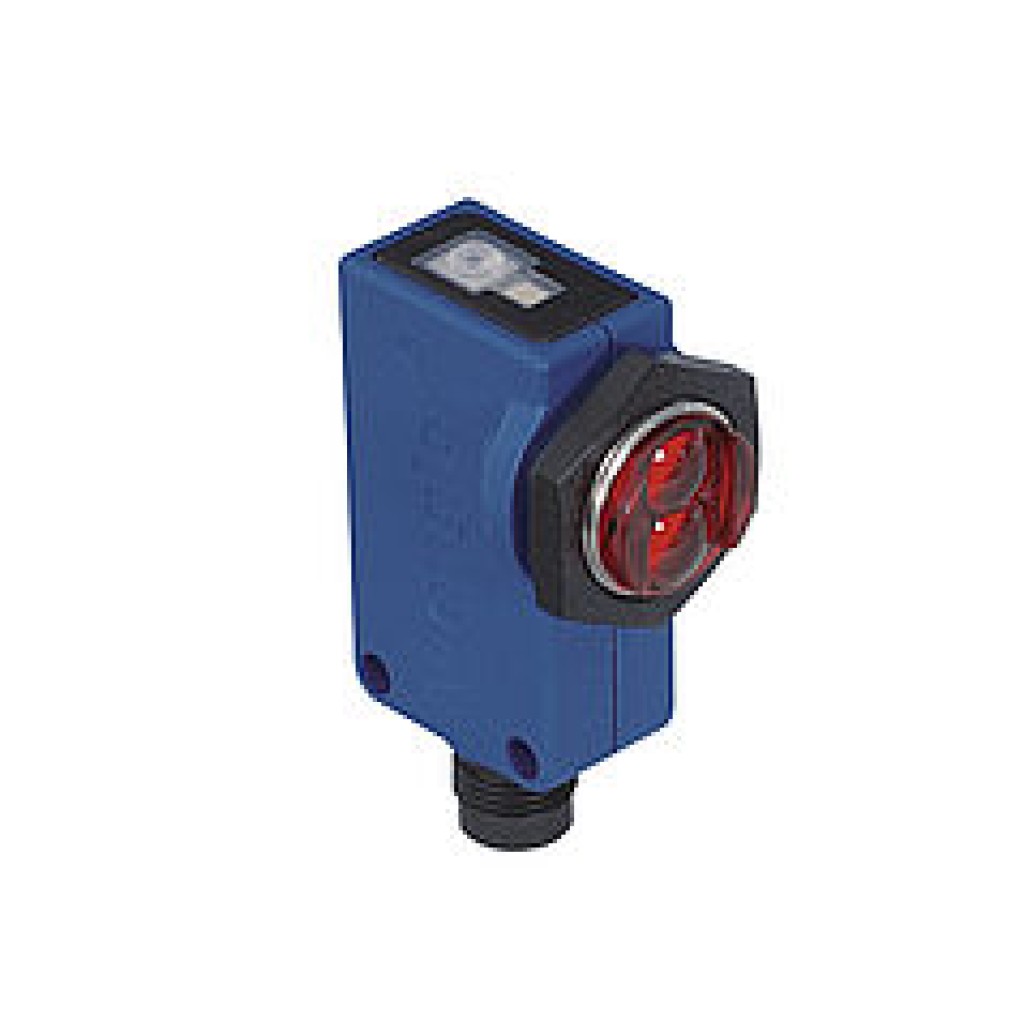

Bu sensörler mesafeyi açı ölçümüyle belirler. Nesneleri her arka plan önünde özellikle iyi bir şekilde algılarlar. Objelerin biçimlerinin, renklerinin ve yüzey yapılarının, sensörün anahtarlama tutumu üzerinde neredeyse hiçbir etkisi yoktur. Bu sensör, M18 vida ile yapılan sabitleme sayesinde kolayca monte edilebilmekte ve mekanik olarak korunabilmektedir.
HR12PCT2

Optik veriler
Okuma mesafesi 120 mm
Ayar aralığı 35...120 mm
Anahtarlama histerezi < 5 %
Işık türü Kırmızı ışık
Kullanım ömrü (Tu = +25 °C) 100000 h
Müsaade edilen maks. harici ışık 10000 Lux
Işık noktası çapı Bkz. tablo 1
Elektriksel veriler
Besleme gerilimi 10...30 V DC
Güç çekişi (Ub = 24 V) < 30 mA
Anahtarlama frekansı 750 Hz
Tepki süresi 667 µs
Açma/Kapatma geciktirmesi (RS-232) 0...1 s
Isıl sürüklenme < 5 %
Sıcaklık aralığı -25...60 °C
Anahtarlama çıkışı gerilim düşmesi < 2,5 V
PNP anahtarlama çıkışı anahtarlama akımı 200 mA
Kısa devre korumalı Evet
Ters kutup korumalı Evet
Aşırı yük korumalı Evet
Kilitlenebilir Evet
Teaching modu HT, VT
Koruma sınıfı III
Mekanik veriler
Ayar türü Teach-In öğretme
Gövde malzemesi Plastik
Tam döküm Evet
Koruma sınıfı IP67
Bağlantı türü M12 × 1; 4 pin'li
Çıkış fonksiyonu
PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir Evet
Adaptör kutulu RS-232 Evet
Tablo 1
Tarama mesafesi 60 mm 120 mm
Işık noktası çapı 2,5 mm 5 mm
Bağlantı şeması

Anahtarlama mesafesi sapması
Tipik karakteristik eğri, Kodak beyaz % 90 baz alınmıştır
  • dSr = Anahtarlama mesafesi değişikliği
  • Sr = Anahtarlama mesafesi
Siyah % 6
Gri % 18

Kumanda panosu
  • 06 = Teach tuşu
  • 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı

Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
  • 1 = Verici diyot
  • 2 = Alıcı diyot
Anahtar ağzı genişliği

Tamamlayıcı ürünler
Adaptör kutusu A232
PNP-NPN dönüştürücü BG2V1P-N-2M
Toz tüpü STAUBTUBUS-01
