• Ayarlanabilir zaman geciktirmesi
  • Döndürülebilir fiş
  • Kırmızı ışık
  • Üçlü ışın düzeltme prensibi
Bu sensörler mesafeyi açı ölçümüyle belirler. Nesneleri her arka plan önünde özellikle iyi bir şekilde algılarlar. Objelerin biçimlerinin, renklerinin ve yüzey yapılarının, sensörün anahtarlama tutumu üzerinde neredeyse hiçbir etkisi yoktur.

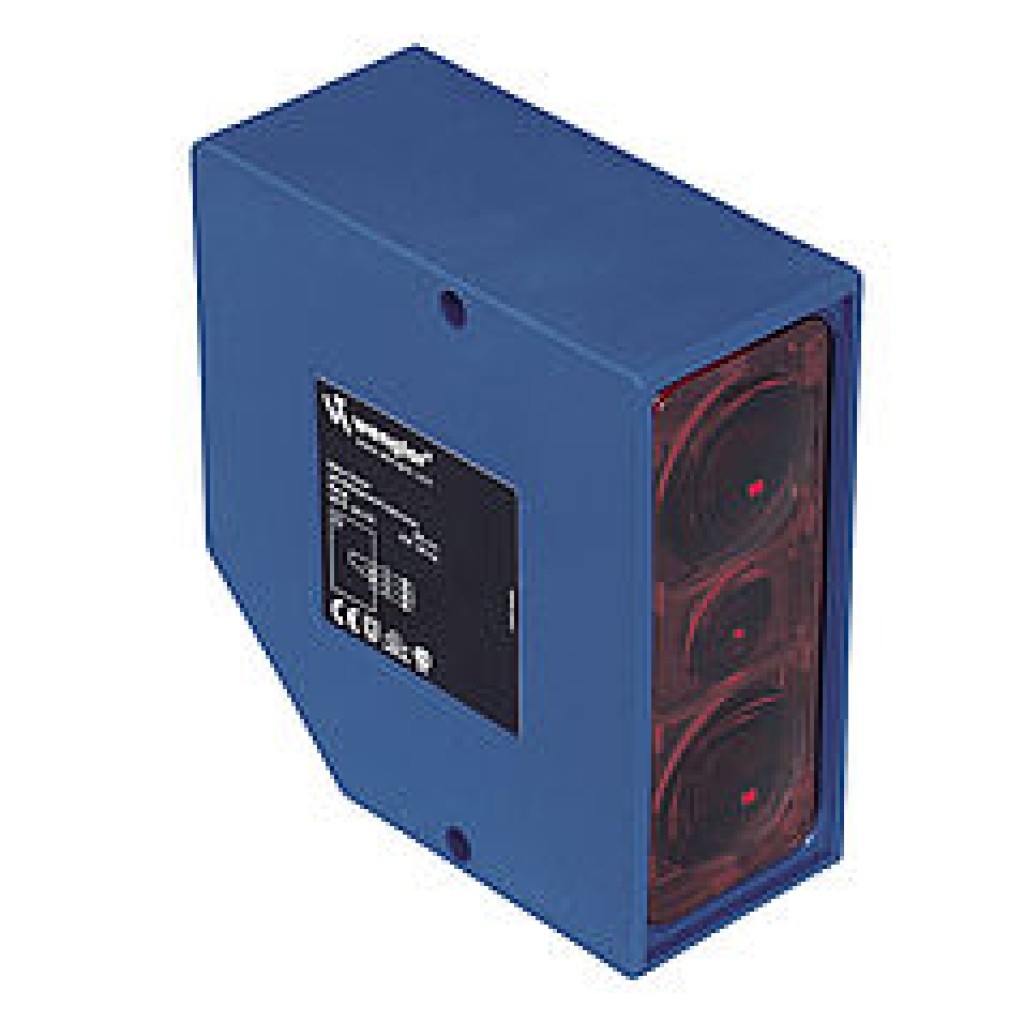

HT80PBV3

Optik veriler
Okuma mesafesi 800 mm
Ayar aralığı 250...800 mm
Anahtarlama histerezi < 5 %
Işık türü Kırmızı ışık
Kullanım ömrü (Tu = +25 °C) 100000 h
Müsaade edilen maks. harici ışık 10000 Lux
Işık noktası çapı Bkz. tablo 1
Elektriksel veriler
Besleme gerilimi 10...30 V DC
Güç çekişi (Ub = 24 V) 40 mA
Anahtarlama frekansı 300 Hz
Tepki süresi 1700 µs
Kapatma geciktirmesi 0...1 s
Isıl sürüklenme < 5 %
Sıcaklık aralığı -25...60 °C
Anahtarlama çıkışı gerilim düşmesi < 2,5 V
PNP anahtarlama çıkışı anahtarlama akımı 200 mA
Kirlenme çıkışı gerilim düşmesi < 2,5 V
PNP kirlenme çıkışı anahtarlama akımı 50 mA
Kısa devre korumalı Evet
Ters kutup korumalı Evet
Aşırı yük korumalı Evet
Koruma sınıfı III
Mekanik veriler
Ayar türü Potansiyometre
Gövde malzemesi Plastik
Koruma sınıfı IP67
Bağlantı türü M12 × 1; 4 pin'li
Çıkış fonksiyonu
Kirlenme çıkışı Evet
PNP normalde açık kontak Evet

Tablo 1
Tarama mesafesi 300 mm 800 mm
Işık noktası çapı 10 mm 20 mm
Bağlantı şeması

Anahtarlama mesafesi sapması
Tipik karakteristik eğri, Kodak beyaz % 90 baz alınmıştır
  • Sr = Anahtarlama mesafesi
  • dSr = Anahtarlama mesafesi değişikliği
Siyah % 6
Gri % 18

Kumanda panosu
  • 01 = Anahtarlama durumu göstergesi
  • 05 = Anahtarlama mesafesi ayarlayıcısı
  • 11 = Açma/Kapatma geciktirmesi ayarlayıcısı
  • 32 = Kirlenme mesajı/Hata göstergesi

Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
  • 1 = Alıcı diyot
  • 2 = Verici diyot
  • 3 = Alıcı diyot
  • Vida M4 = 1 Nm

Tamamlayıcı ürünler
PNP-NPN dönüştürücü BG2V1P-N-2M
