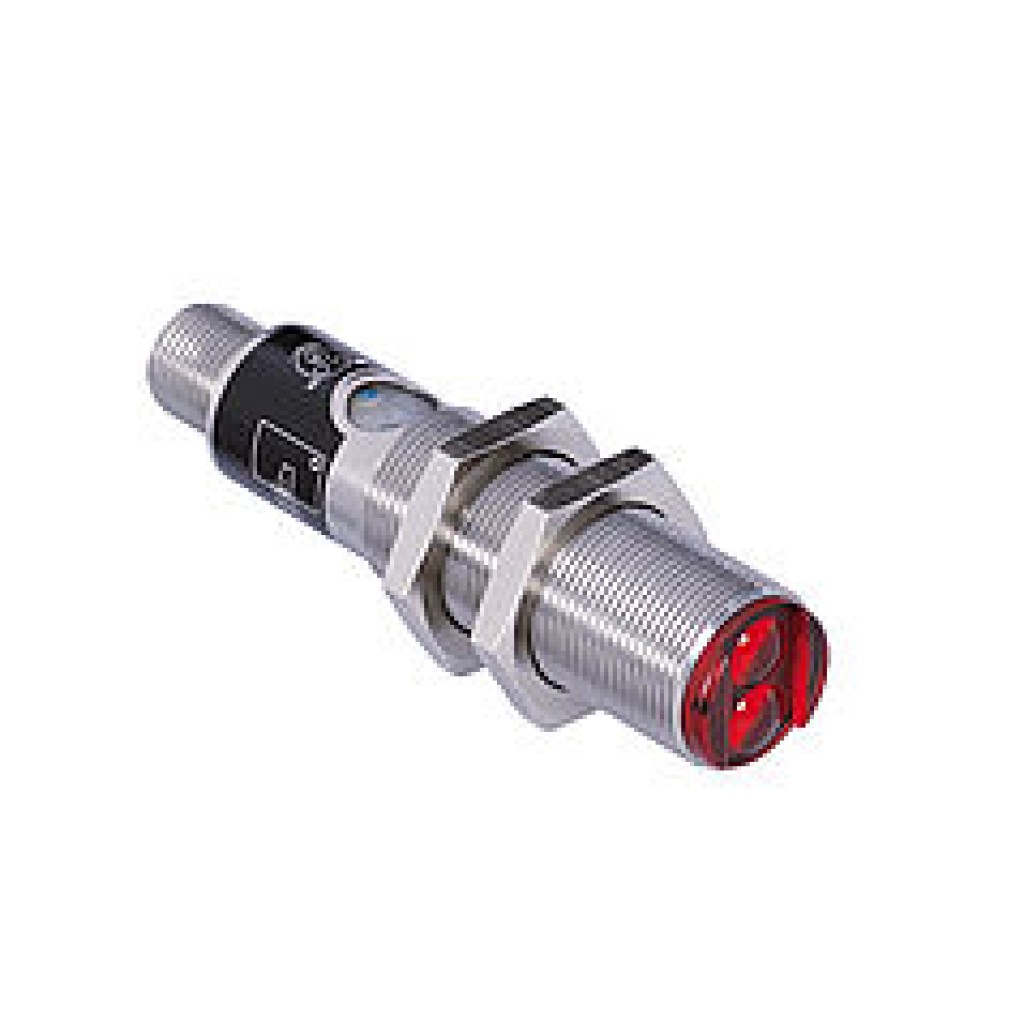

- Ayarlanabilir anahtarlama mesafesi
- Elektronik arka plan bastırma fonksiyonu
- Kırmızı ışık
- Paslanmaz çelik gövde
Bu sensörler mesafeyi açı ölçümüyle belirler. Nesneleri her arka plan önünde özellikle iyi bir şekilde algılarlar. Objelerin biçimlerinin, renklerinin ve yüzey yapılarının, sensörün anahtarlama tutumu üzerinde neredeyse hiçbir etkisi yoktur.
Optik veriler
| Okuma mesafesi | 200 mm |
| Ayar aralığı | 35...200 mm |
| Anahtarlama histerezi | < 5 % |
| Işık türü | Kırmızı ışık |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işık noktası çapı | Bkz. tablo 1 |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 30 mA |
| Anahtarlama frekansı | 1000 Hz |
| Tepki süresi | 500 µs |
| Isıl sürüklenme | < 5 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı sayısı | 2 |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Paslanmaz çelik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| PNP normalde kapalı kontak, normalde açık kontak, antivalent | Evet |
Tablo 1
| Tarama mesafesi | 100 mm | 200 mm |
| Işık noktası çapı | 5 mm | 12 mm |
Bağlantı şeması
Anahtarlama mesafesi sapması
Tipik karakteristik eğri, Kodak beyaz % 90 baz alınmıştır
- Sr = Anahtarlama mesafesi
- dSr = Anahtarlama mesafesi değişikliği
 |
Siyah % 6 |
 |
Gri % 18 |
Kumanda panosu
- 01 = Anahtarlama durumu göstergesi
- 02 = Kirlenme mesajı
- 05 = Anahtarlama mesafesi ayarlayıcısı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
Anahtar ağzı genişliği
Tamamlayıcı ürünler
| PNP-NPN dönüştürücü BG2V1P-N-2M |
| Toz tüpü STAUBTUBUS-01 |
