- Anahtarlama mesafesi ayarlayıcısı
- Elektronik arka plan bastırma fonksiyonu
- Kırmızı ışık

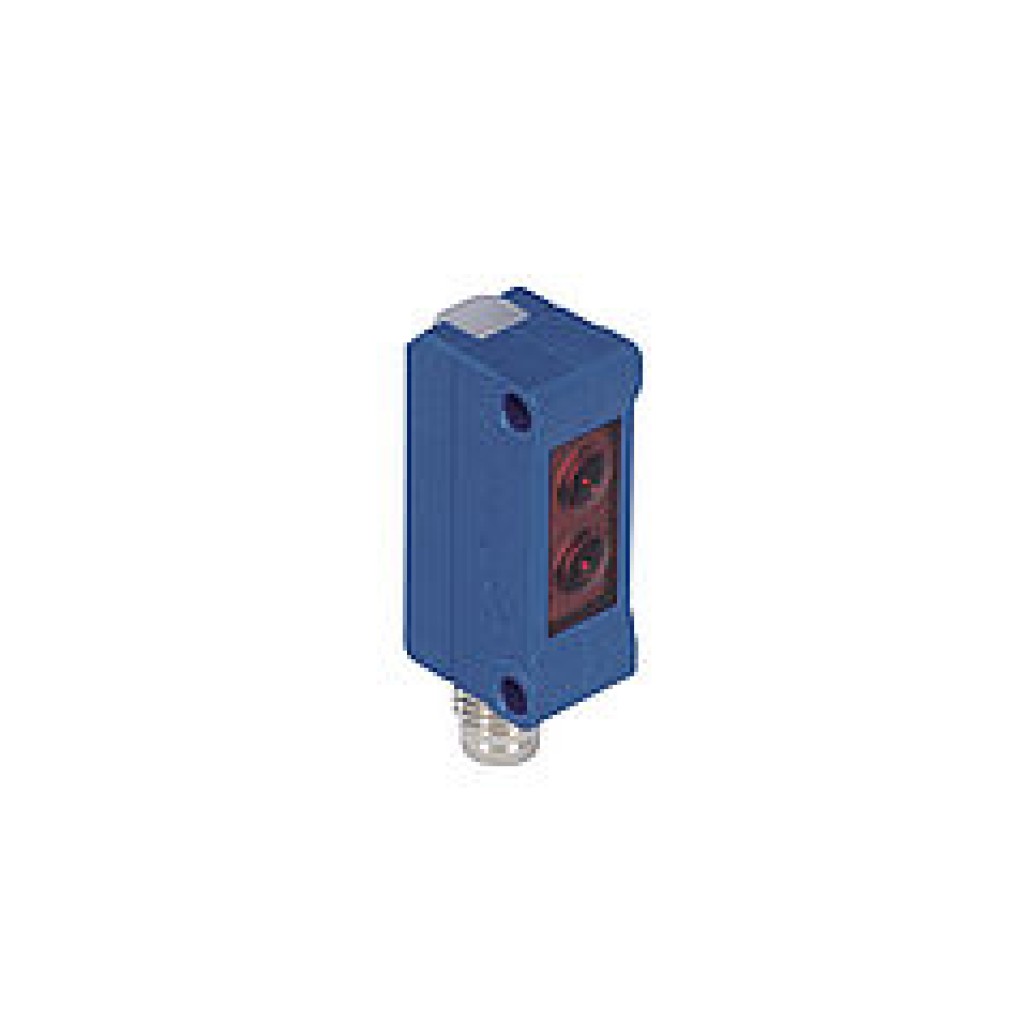

- Minyatür yapı biçimi
Bu sensörler mesafeyi açı ölçümüyle belirler. Nesneleri her arka plan önünde özellikle iyi bir şekilde algılarlar. Objelerin biçimlerinin, renklerinin ve yüzey yapılarının, sensörün anahtarlama tutumu üzerinde neredeyse hiçbir etkisi yoktur.
Optik veriler
| Okuma mesafesi | 200 mm |
| Ayar aralığı | 35...200 mm |
| Anahtarlama histerezi | < 10 % |
| Işık türü | Kırmızı ışık |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işık noktası çapı | Bkz. tablo 1 |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 25 mA |
| Anahtarlama frekansı | 600 Hz |
| Tepki süresi | 833 µs |
| Isıl sürüklenme | < 5 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı sayısı | 1 |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 100 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M8 × 1; 3 pin'li |
Çıkış fonksiyonu
| PNP normalde açık kontak | Evet |
Tablo 1
| Tarama mesafesi | 30 mm | 115 mm | 200 mm |
| Işık noktası çapı | 4 mm | 6 mm | 10 mm |
Bağlantı şeması
Anahtarlama mesafesi sapması
Tipik karakteristik eğri, Kodak beyaz % 90 baz alınmıştır
- Sr = Anahtarlama mesafesi
- dSr = Anahtarlama mesafesi değişikliği
 |
Siyah % 6 |
 |
Gri % 18 |
Kumanda panosu
- 05 = Anahtarlama mesafesi ayarlayıcısı
- 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
- Vida M3 = 1 Nm
