- Anahtarlama frekansı: 600 Hz
- Paslanmaz çelik fiş (V2A)
- Özel kaplamaya sahip optik

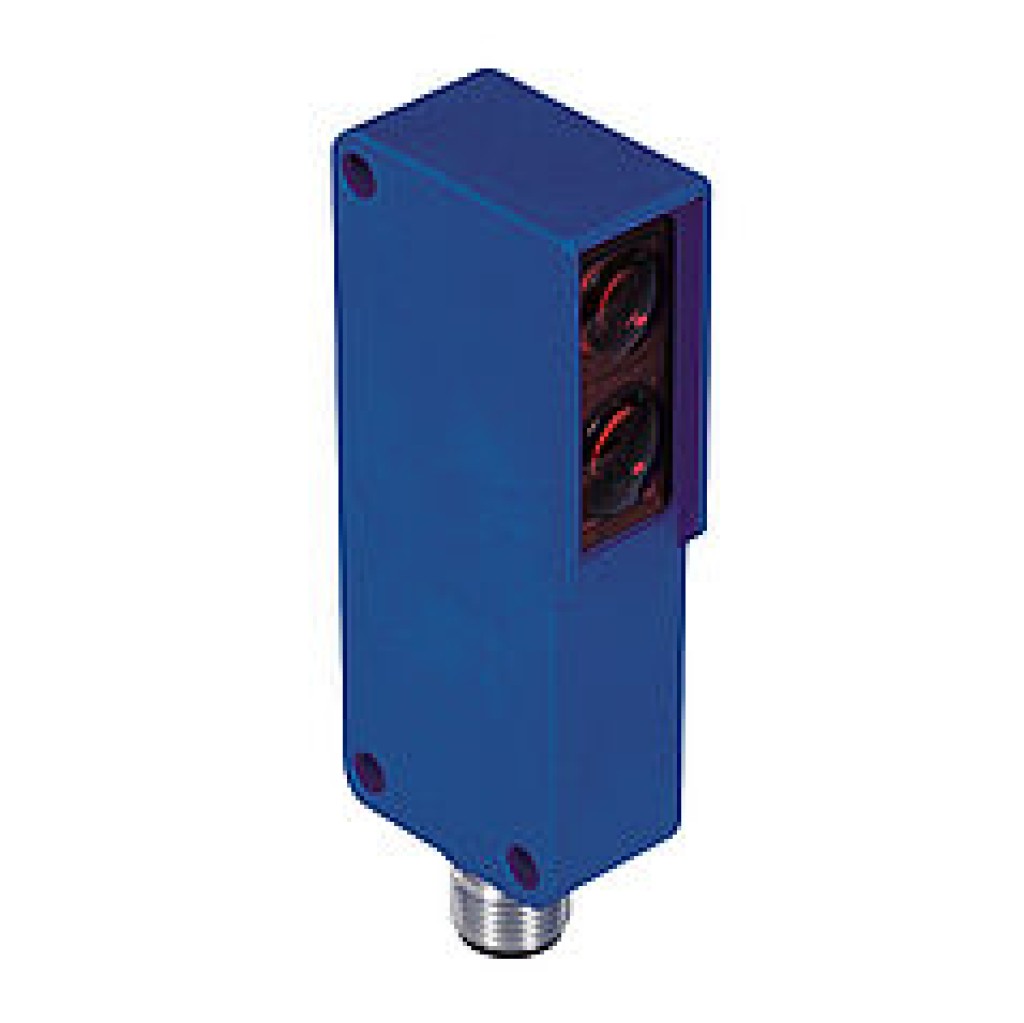

Bu sensörler mesafeyi açı ölçümüyle belirler. Nesneleri her arka plan önünde özellikle iyi bir şekilde algılarlar. Objelerin biçimlerinin, renklerinin ve yüzey yapılarının, sensörün anahtarlama tutumu üzerinde neredeyse hiçbir etkisi yoktur.
Optik veriler
| Okuma mesafesi | 250 mm |
| Ayar aralığı | 65...250 mm |
| Anahtarlama histerezi | < 1 % |
| Işık türü | Lazer (kırmızı) |
| Dalga uzunluğu | 655 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Lazer sınıfı (EN 60825-1) | 1 |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işık noktası çapı | Bkz. tablo 1 |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 20 mA |
| Anahtarlama frekansı | 600 Hz |
| Tepki süresi | 833 µs |
| Isıl sürüklenme | < 2 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Kirlenme çıkışı gerilim düşmesi | < 2,5 V |
| PNP kirlenme çıkışı anahtarlama akımı | 50 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
| FDA Accession Number | 1120736-000 |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Plastik |
| Kaplamalı optik | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| Kirlenme çıkışı | Evet |
| PNP normalde açık kontak | Evet |
Tablo 1
| Tarama mesafesi | 60 mm | 125 mm | 250 mm |
| Işık noktası çapı | 3 mm | 2,5 mm | 2,5 mm |
Bağlantı şeması
Anahtarlama mesafesi sapması
Tipik karakteristik eğri, Kodak beyaz % 90 baz alınmıştır
- Sr = Anahtarlama mesafesi
- dSr = Anahtarlama mesafesi değişikliği
 |
Siyah % 6 |
 |
Gri % 18 |
Kumanda panosu
- 05 = Anahtarlama mesafesi ayarlayıcısı
- 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
- Vida M4 = 1 Nm
Tamamlayıcı ürünler
| Muhafaza gövdesi seti ZSN-NN-02 |
| PNP-NPN dönüştürücü BG2V1P-N-2M |
| Toz tüpü STAUBTUBUS-03 |
