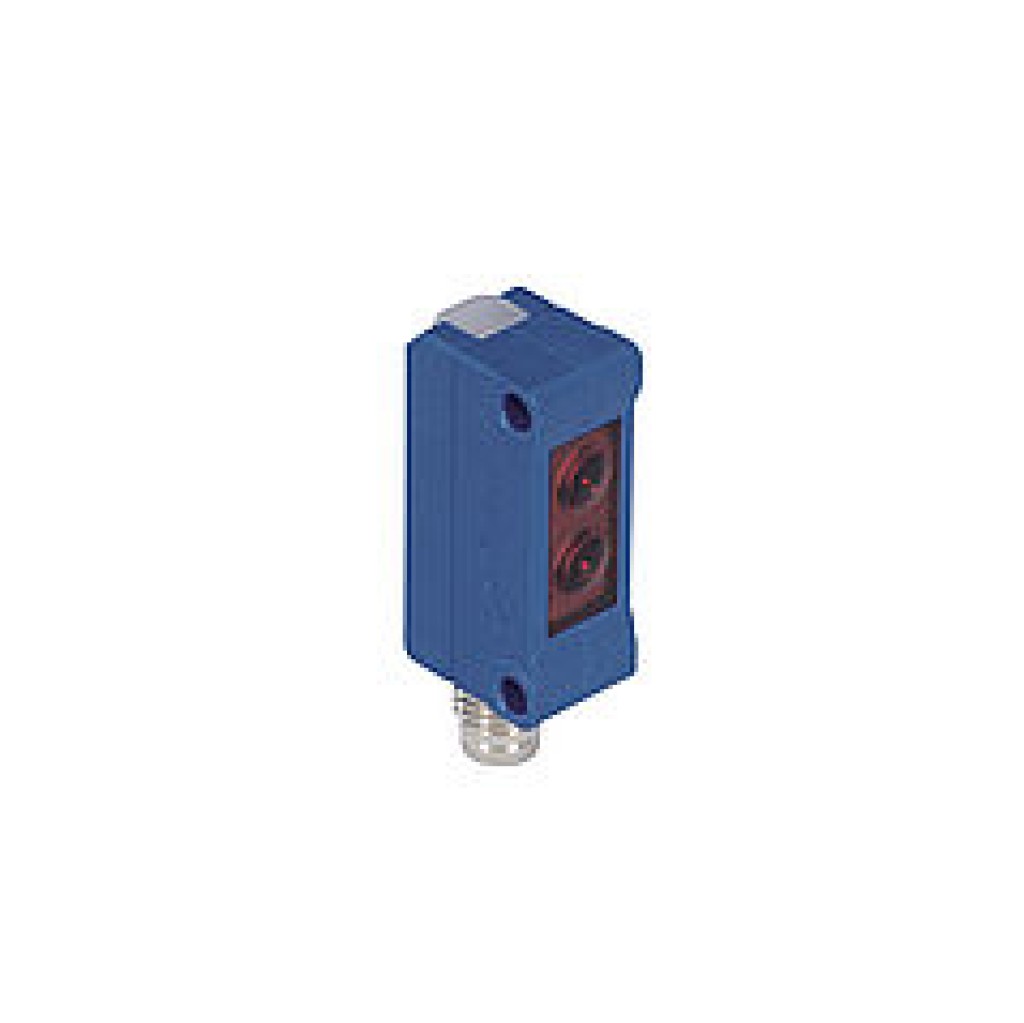

- 120 mm'ye kadar okuma mesafesi
- Düşük güç çekişi < 15 mA
- Minyatür yapı biçimi
- Yüksek anahtarlama frekansı
Bu sensörler mesafeyi açı ölçümüyle belirler. Nesneleri her arka plan önünde özellikle iyi bir şekilde algılarlar. Objelerin biçimlerinin, renklerinin ve yüzey yapılarının, sensörün anahtarlama tutumu üzerinde neredeyse hiçbir etkisi yoktur.
Optik veriler
Okuma mesafesi | 120 mm |
Ayar aralığı | 18...120 mm |
Anahtarlama histerezi | < 10 % |
Işık türü | Lazer (kırmızı) |
Dalga uzunluğu | 655 nm |
Kullanım ömrü (Tu = +25 °C) | 100000 h |
Lazer sınıfı (EN 60825-1) | 2 |
Müsaade edilen maks. harici ışık | 10000 Lux |
Işık noktası çapı | Bkz. tablo 1 |
Elektriksel veriler
Besleme gerilimi | 10...30 V DC |
Güç çekişi (Ub = 24 V) | < 15 mA |
Anahtarlama frekansı | 1900 Hz |
Tepki süresi | 263 µs |
Isıl sürüklenme | < 5 % |
Sıcaklık aralığı | -25...60 °C |
Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
PNP anahtarlama çıkışı anahtarlama akımı | 100 mA |
Kısa devre korumalı | Evet |
Ters kutup korumalı | Evet |
Aşırı yük korumalı | Evet |
Koruma sınıfı | III |
FDA Accession Number | 0820358-000 |
Mekanik veriler
Ayar türü | Potansiyometre |
Gövde malzemesi | Plastik |
Tam döküm | Evet |
Koruma sınıfı | IP67 |
Bağlantı türü | M8 × 1; 3 pin'li |
Çıkış fonksiyonu
PNP normalde açık kontak | Evet |
Tablo 1
Tarama mesafesi | 40 mm | 80 mm | 120 mm |
Işık noktası çapı | 1,5 mm | 1 mm | 2 mm |
Anahtarlama mesafesi sapması
Tipik karakteristik eğri, Kodak beyaz % 90 baz alınmıştır
- Sr = Anahtarlama mesafesi
- dSr = Anahtarlama mesafesi değişikliği
![]() |
Siyah % 6 |
![]() |
Gri % 18 |
Kumanda panosu
- 05 = Anahtarlama mesafesi ayarlayıcısı
- 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Alıcı diyot
- 2 = Verici diyot
- Vida M3 = 1 Nm
Tamamlayıcı ürünler
PNP-NPN dönüştürücü BG8V1P-N-2M |
