• Geniş tarama mesafesi
  • Teach-In, harici teaching
  • Yüksek anahtarlama frekansı
  • İyi bir siyah-beyaz oranı
Bu sensörler mesafeyi açı ölçümüyle belirler. Nesneleri her arka plan önünde özellikle iyi bir şekilde algılarlar. Objelerin biçimlerinin, renklerinin ve yüzey yapılarının, sensörün anahtarlama tutumu üzerinde neredeyse hiçbir etkisi yoktur.

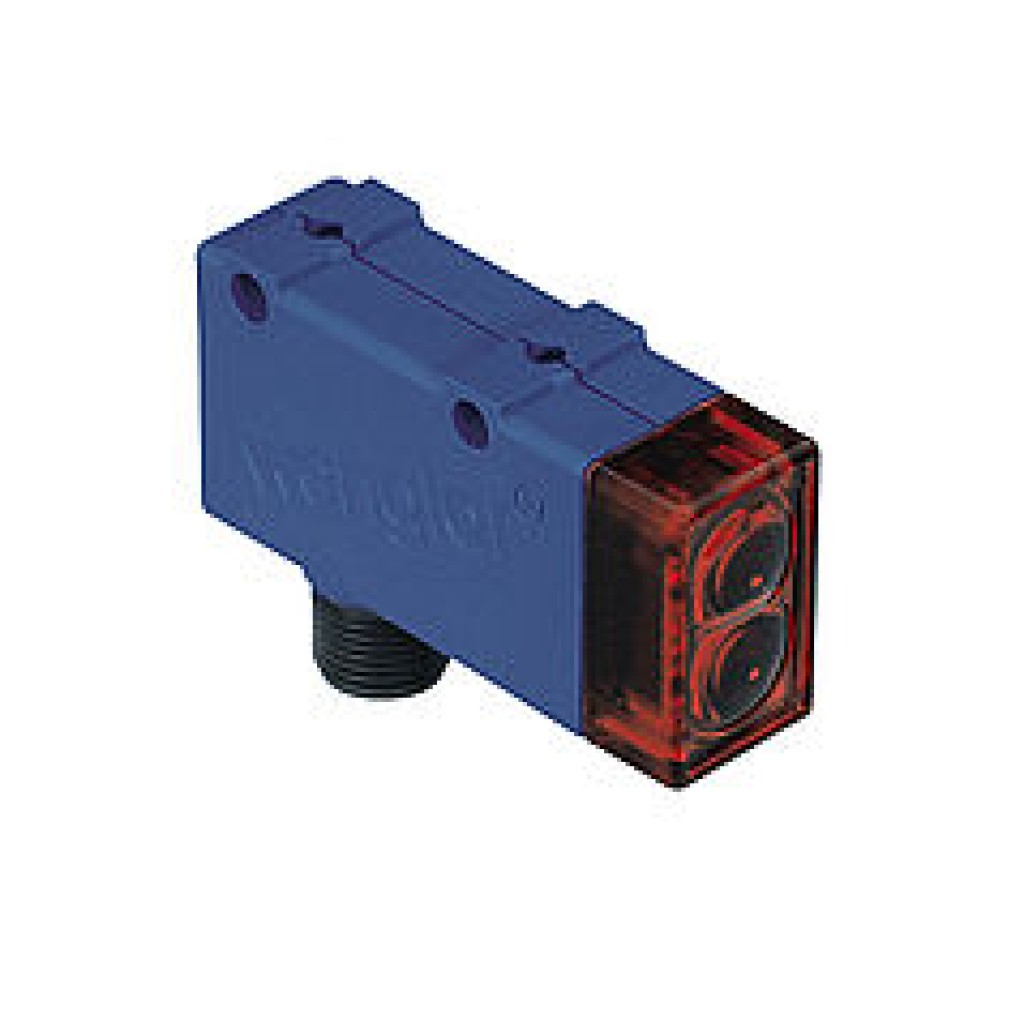

YM22PCT2

Optik veriler
Okuma mesafesi 200 mm
Ayar aralığı 35...200 mm
Anahtarlama histerezi < 10 %
Işık türü Lazer (kırmızı)
Dalga uzunluğu 650 nm
Kullanım ömrü (Tu = +25 °C) 100000 h
Lazer sınıfı (EN 60825-1) 2
Müsaade edilen maks. harici ışık 10000 Lux
Işık noktası çapı 1 mm
Mesafe: 120 mm
Elektriksel veriler
Besleme gerilimi 10...30 V DC
Güç çekişi (Ub = 24 V) < 30 mA
Anahtarlama frekansı 1600 Hz
Tepki süresi 313 µs
Açma/Kapatma geciktirmesi (RS-232) 0...1 s
Isıl sürüklenme < 5 %
Sıcaklık aralığı -25...60 °C
Anahtarlama çıkışı gerilim düşmesi < 2,5 V
PNP anahtarlama çıkışı anahtarlama akımı 200 mA
Kısa devre korumalı Evet
Ters kutup korumalı Evet
Aşırı yük korumalı Evet
Kilitlenebilir Evet
Teaching modu HT, VT
Koruma sınıfı III
FDA Accession Number 0820359-000
Mekanik veriler
Ayar türü Teach-In öğretme
Gövde malzemesi Plastik
Tam döküm Evet
Koruma sınıfı IP67
Bağlantı türü M12 × 1; 4 pin'li
Çıkış fonksiyonu
PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir Evet
Adaptör kutulu RS-232 Evet

Bağlantı şeması

Anahtarlama mesafesi sapması
Tipik karakteristik eğri, Kodak beyaz % 90 baz alınmıştır
  • Sr = Anahtarlama mesafesi
  • dSr = Anahtarlama mesafesi değişikliği
Siyah % 6
Alüminyum

Kumanda panosu
  • 06 = Teach tuşu
  • 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı

Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
  • 1 = Verici diyot
  • 2 = Alıcı diyot
  • Vida M4 = 1 Nm

Tamamlayıcı ürünler
Adaptör kutusu A232
Muhafaza gövdesi seti ZSM-NN-02
Muhafaza gövdesi ZSV-0x-01
PNP-NPN dönüştürücü BG2V1P-N-2M
