- Elektronik arka plan bastırma fonksiyonu
- Işık noktası çapı: 0,5 mm
- Kolay montaj
- Teach-In, harici teaching

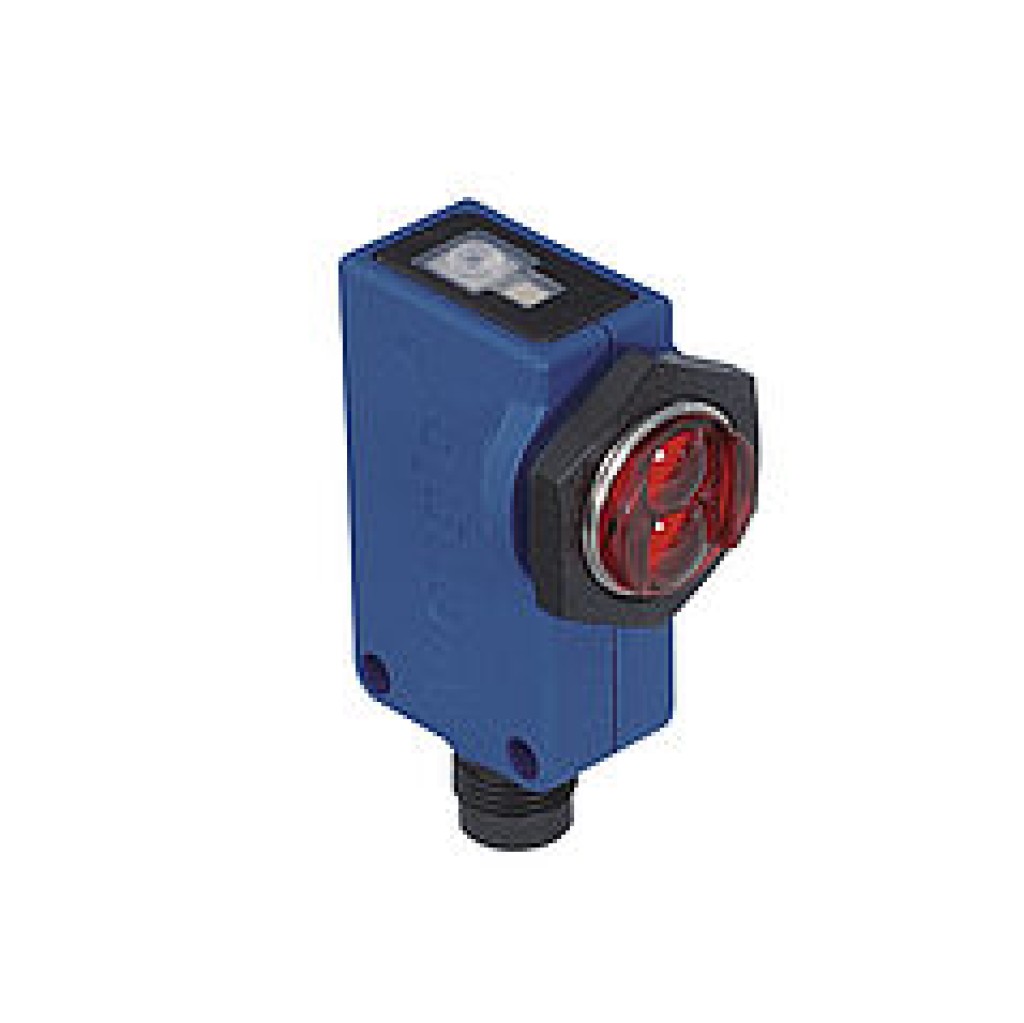

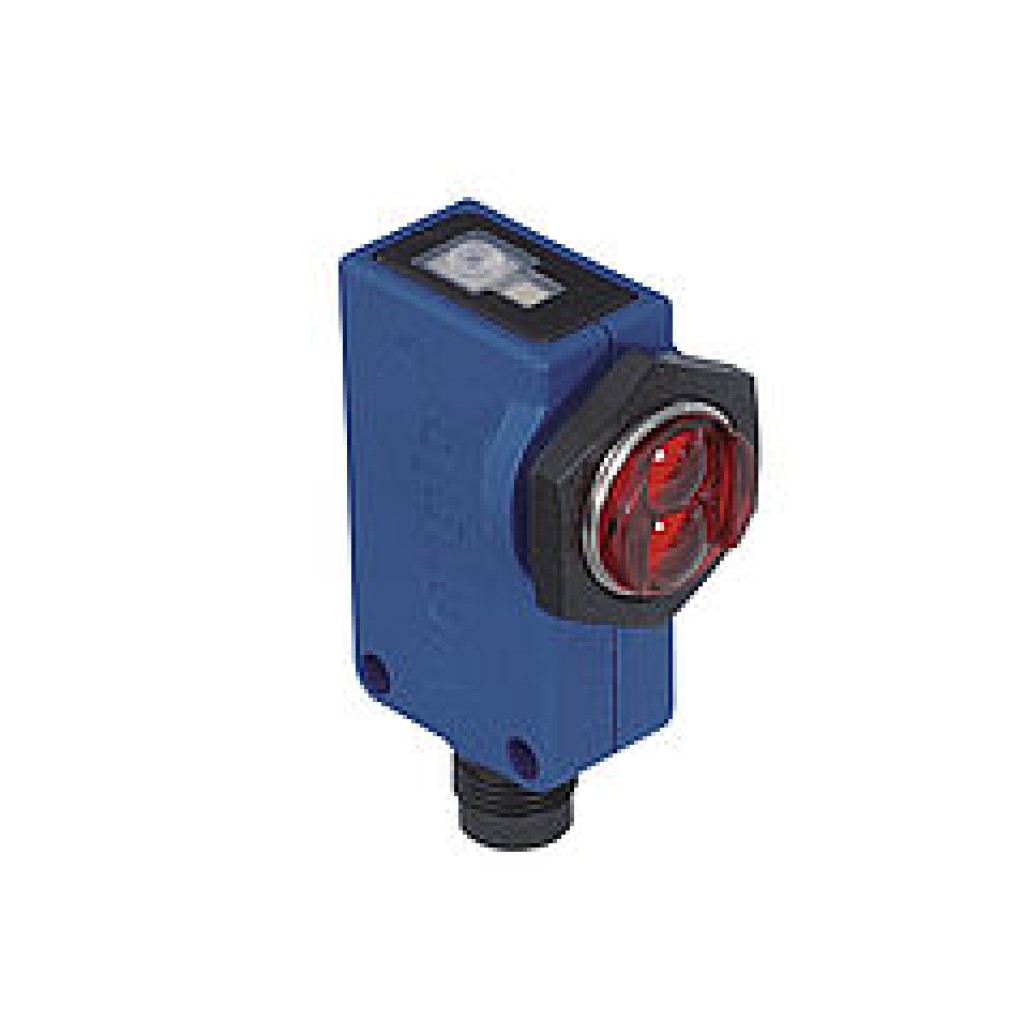

Bu sensörler mesafeyi açı ölçümüyle belirler. Nesneleri her arka plan önünde özellikle iyi bir şekilde algılarlar. Objelerin biçimlerinin, renklerinin ve yüzey yapılarının, sensörün anahtarlama tutumu üzerinde neredeyse hiçbir etkisi yoktur. Bu sensör, M18 vida ile yapılan sabitleme sayesinde kolayca monte edilebilmekte ve mekanik olarak korunabilmektedir.
Optik veriler
| Okuma mesafesi | 150 mm |
| Ayar aralığı | 35...150 mm |
| Anahtarlama histerezi | < 10 % |
| Işık türü | Lazer (kırmızı) |
| Dalga uzunluğu | 655 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Lazer sınıfı (EN 60825-1) | 2 |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işık noktası çapı | Bkz. tablo 1 |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 30 mA |
| Anahtarlama frekansı | 1100 Hz |
| Tepki süresi | 455 µs |
| Açma/Kapatma geciktirmesi (RS-232) | 0...1 s |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Teaching modu | HT, VT |
| Koruma sınıfı | III |
| FDA Accession Number | 0820372-000 |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
| Adaptör kutulu RS-232 | Evet |
Tablo 1
| Tarama mesafesi | 50 mm | 100 mm | 150 mm |
| Işık noktası çapı | 1,2 mm | < 0,5 mm | 1,5 mm |
Bağlantı şeması
Anahtarlama mesafesi sapması
Tipik karakteristik eğri, Kodak beyaz % 90 baz alınmıştır
- dSr = Anahtarlama mesafesi değişikliği
- Sr = Anahtarlama mesafesi
 |
Siyah % 6 |
 |
Gri % 18 |
Kumanda panosu
- 06 = Teach tuşu
- 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
Anahtar ağzı genişliği
Tamamlayıcı ürünler
| Adaptör kutusu A232 |
| PNP-NPN dönüştürücü BG2V1P-N-2M |
| Toz tüpü STAUBTUBUS-01 |
