- Akıllı sabitleme tekniği dahildir
- Ayarlanabilir okuma mesafesi
- Geniş tarama mesafesi
- Kolay montaj
- Küçük montaj alanı

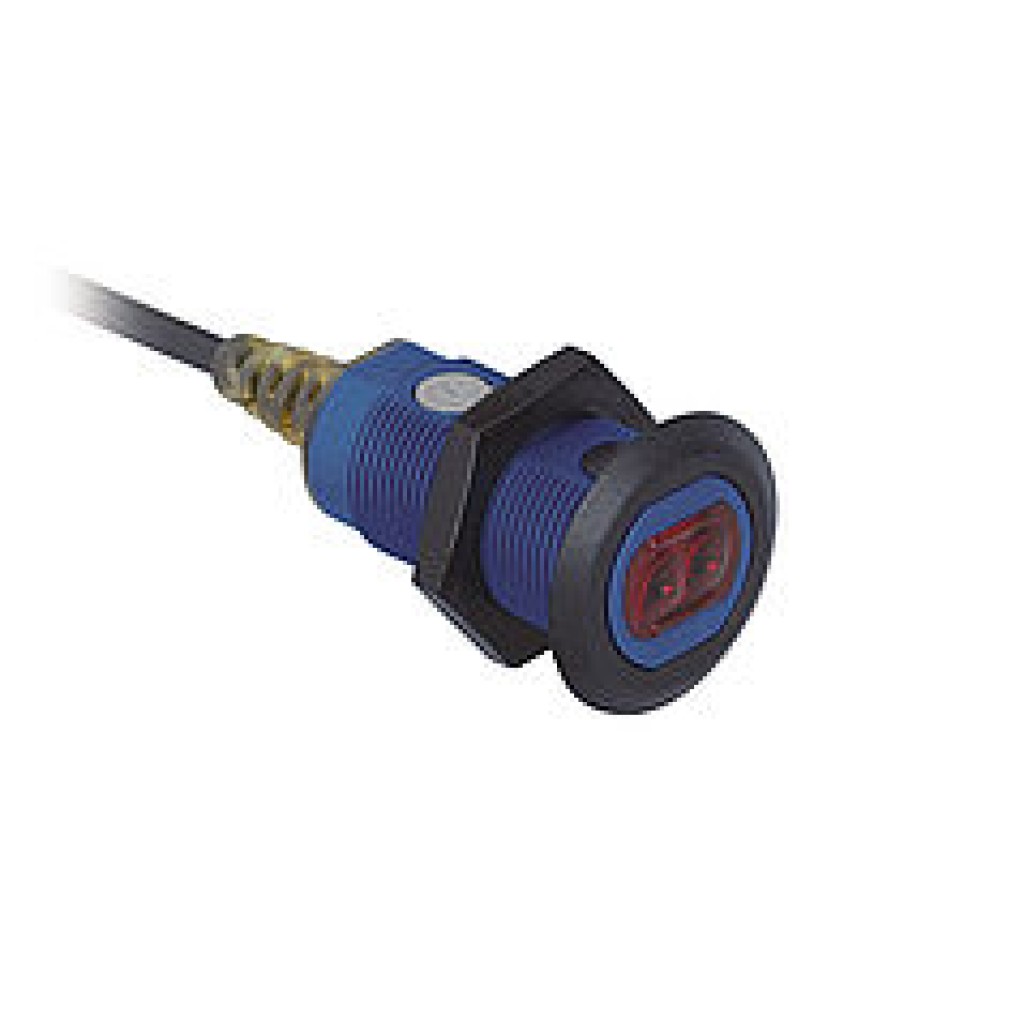

Bu sensörlerde vericiler ve alıcılar tek bir gövde içerisinde bulunur. Bu sensörler, objeden yansıtılan ışığı değerlendirir: Bir obje, ayarlanan tarama genişliğine ulaştığında, çıkış anahtarlanır. Açık renkteki objeler, ışığı koyu renkteki objelerden daha iyi yansıtır ve bu nedenle uzak mesafelerden algılanabilir.
Optik veriler
| Okuma mesafesi | 500 mm |
| Anahtarlama histerezi | < 15 % |
| Işık türü | Kızılötesi |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 5 ° |
| Işık noktası çapı | Bkz. tablo 1 |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 25 mA |
| Anahtarlama frekansı | 500 Hz |
| Tepki süresi | 1 ms |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Anahtarlama çıkışı artık akımı | < 50 µA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Plastik |
| Koruma sınıfı | IP67 |
| Bağlantı türü | Kablo |
| Kablo uzunluğu | 2 m |
Genel veriler
| Teslimat kapsamı | Montaj Desteği |
Çıkış fonksiyonu
| PNP normalde kapalı kontak, normalde açık kontak, antivalent | Evet |
Tablo 1
| Tarama mesafesi | 100 mm | 300 mm | 500 mm |
| Işık noktası çapı | 11 mm | 26 mm | 41 mm |
Bağlantı şeması
Kumanda panosu
- 05 = Anahtarlama mesafesi ayarlayıcısı
- 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı
- 68 = Besleme gerilimi göstergesi
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
Anahtar ağzı genişliği
Tamamlayıcı ürünler
| Toz tüpü STAUBTUBUS-01 |
