- Geniş tarama ve algılama mesafesi
- Reflektif ve bariyer çalışma modu mümkün
- Tuşlu potansiyometre, Teach-In
- Şeffaf objelerin algılanması

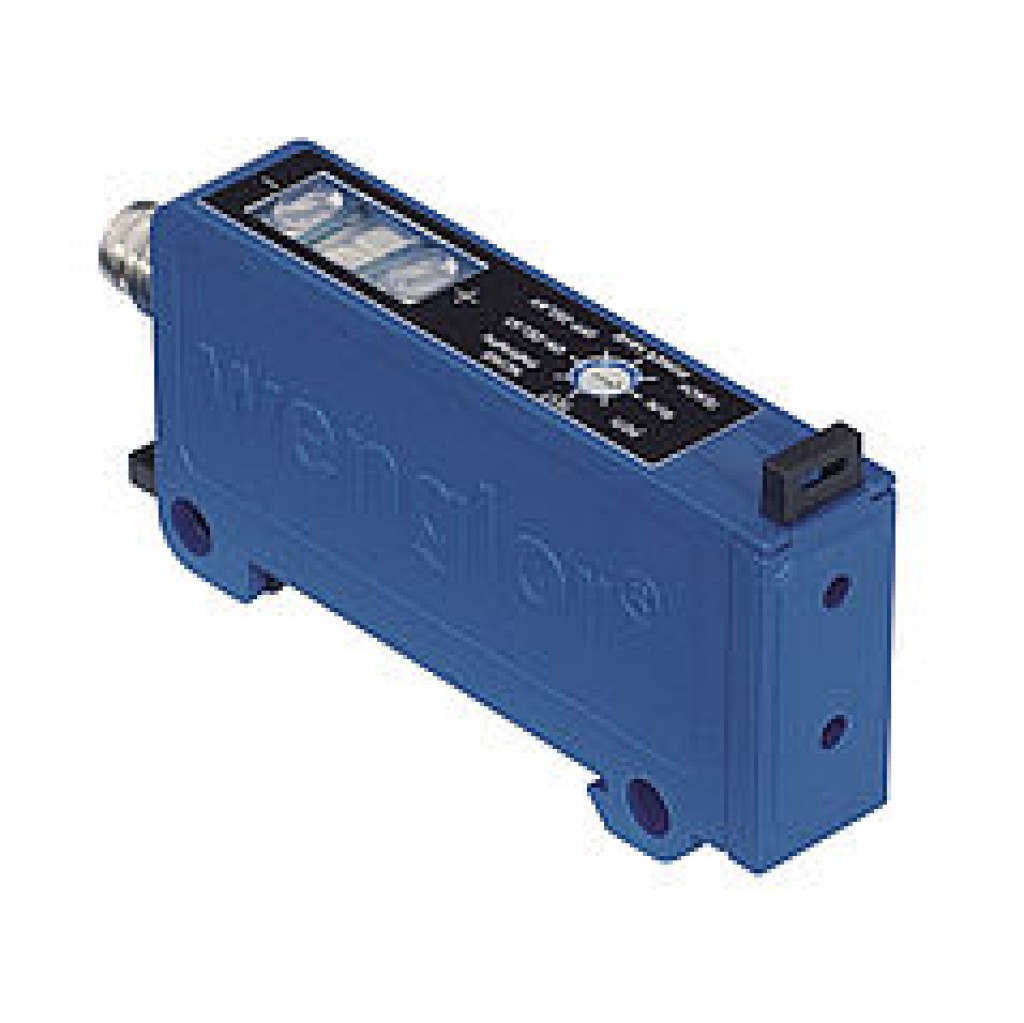

Bu sensörlere wenglor fiber optik kablolar bağlanır. Sensörler, basit tanıtma yöntemi ile bariyer modunda şeffaf objeler de güvenli algılanacak bir şekilde ince ayarlanabilir. Tarama genişliği, harici tanıtma işlevi üzerinden her uygulama için otomatik olarak uyarlanır. Sensörler, bir DIN norm rayına kolayca monte edilebilir.
Optik veriler
| Anahtarlama histerezi | < 15 % |
| Işık türü | Kırmızı ışık |
| Dalga uzunluğu | 660 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Anahtarlama frekansı | 2 kHz |
| Tepki süresi | 250 µs |
| Açma/Kapatma geciktirmesi | 0...200 ms |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| Röle çıkışı anahtarlama akımı | 200 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Teaching modu | NT, MT, ZT, DT, TP |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP65 |
| Bağlantı türü | M8 × 1; 4 pin'li |
| DIN rayına sabitlenir | 35 mm |
Çıkış fonksiyonu
| Kirlenme çıkışı | Evet |
| PNP/NPN/push-pull, programlanabilir | Evet |
| Normalde kapalı kontak/Normalde açık kontak arasında geçiş yapılabilir | Evet |
Bağlantı şeması
Kumanda panosu
- 01 = Anahtarlama durumu göstergesi
- 02 = Kirlenme mesajı
- 07 = Çevirmeli seçim düğmesi
- 24 = Artı tuşu
- 25 = Eksi tuşu
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
Tamamlayıcı ürünler
| Fiberoptik kablo |
| Plastik optik kablo |
