- Harici teaching
- Menü kontrollü ayarlar
- Reflektif ve bariyer çalışma modu mümkün
- Teach-In
- Şeffaf objelerin algılanması

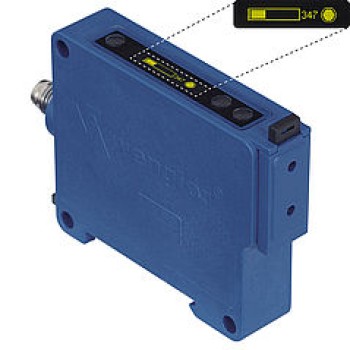

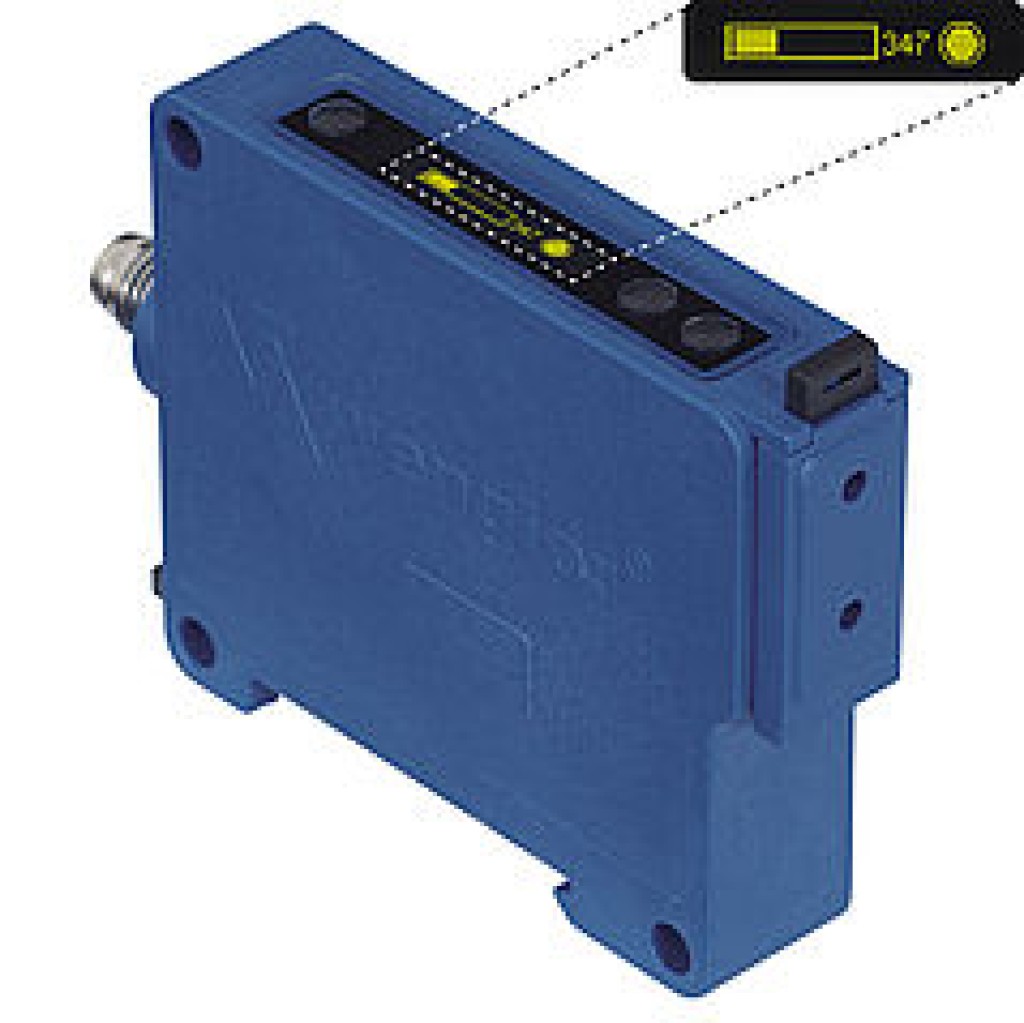

Bu sensörlere wenglor fiber optik kablolar bağlanır. Grafiksel ekran, sensörlerin menü kontrollü bir şekilde kolayca ayarlanmasını sağlar: Sinyal gücü veya anahtarlama eşiği, ekranda sayısal değerler olarak veya çubuklu diyagramda okunabilir. IO-Link arabirimi üzerinden kolay parametreleme ve hızlı arıza teşhisi mümkündür.
Optik veriler
| Anahtarlama histerezi | < 15 % |
| Işık türü | Kırmızı ışık |
| Dalga uzunluğu | 660 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
Elektriksel veriler
| Besleme gerilimi | 18...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Anahtarlama frekansı | 4 kHz |
| Tepki süresi | 125 µs |
| Açma/Kapatma geciktirmesi | 0...10000 ms |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| Röle çıkışı anahtarlama akımı | 100 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Teaching modu | NT, MT, ZT, DT, FT, HT, TP |
| Arayüz | IO-Link |
| IO-Link versiyonu | 1.0 |
| IO-Link parametreleri | > 12 |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Plastik |
| Koruma sınıfı | IP65 |
| Bağlantı türü | M8 × 1; 4 pin'li |
| DIN rayına sabitlenir | 35 mm |
Genel veriler
| Menü dili ayarlanabilir | X |
| Şifre koruması | X |
Çıkış fonksiyonu
| PNP/push-pull, programlanabilir | Evet |
| Normalde kapalı kontak/Normalde açık kontak arasında geçiş yapılabilir | Evet |
| IO-Link | Evet |
Bağlantı şeması
Kumanda panosu
- 20 = Enter tuşu
- 22 = Up tuşu
- 23 = Down tuşu
- 60 = Gösterge
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
Tamamlayıcı ürünler
| Fiberoptik kablo |
| IO-Link Master |
| Plastik optik kablo |
