- Menü kontrollü ayarlar
- Reflektif ve bariyer çalışma modu mümkün
- Teach-In
- Şeffaf objelerin algılanması

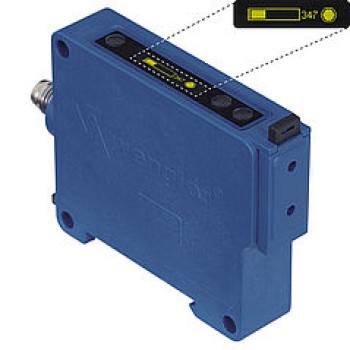

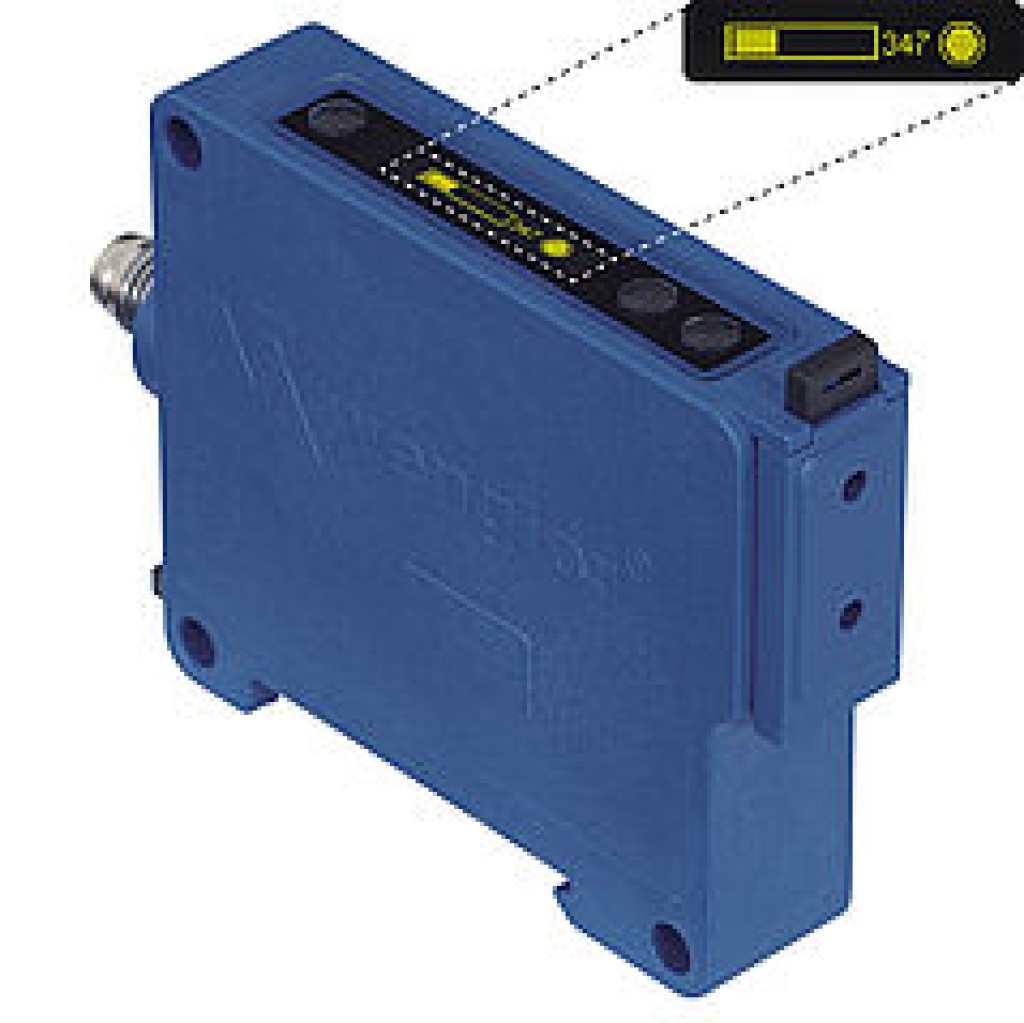

Bu sensörlere üç adet wenglor fiberoptik kablo adapte edilebilmektedir. Yenilikçi OLED ekranı, sensörlerin menü kontrollü olarak kolayca ayarlanabilmesini sağlamaktadır. Sinyal gücü ve anahtarlama eşiği, ekranda sayısal değerler veya sütunlu bir grafik şeklinde okunabilmektedir.
Optik veriler
| Anahtarlama histerezi | < 15 % |
| Işık türü | Kırmızı ışık |
| Dalga uzunluğu | 660 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
Elektriksel veriler
| Besleme gerilimi | 18...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Anahtarlama frekansı | 4 kHz |
| Tepki süresi | 125 µs |
| Açma/Kapatma geciktirmesi | 0...10000 ms |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| Röle çıkışı anahtarlama akımı | 100 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Teaching modu | NT, MT, ZT, DT, FT, HT, TP |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Plastik |
| Koruma sınıfı | IP65 |
| Bağlantı türü | M8 × 1; 3 pin'li |
| DIN rayına sabitlenir | 35 mm |
Genel veriler
| Menü dili ayarlanabilir | X |
| Şifre koruması | X |
Çıkış fonksiyonu
| PNP/push-pull, programlanabilir | Evet |
| Normalde kapalı kontak/Normalde açık kontak arasında geçiş yapılabilir | Evet |
Bağlantı şeması
Kumanda panosu
- 20 = Enter tuşu
- 22 = Up tuşu
- 23 = Down tuşu
- 60 = Gösterge
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
Tamamlayıcı ürünler
| Fiberoptik kablo |
| Plastik optik kablo |
