• Ana modül
  • Menü kontrollü ayarlar
  • Modüler sistem - 12 adet geliştirme modülü bağlanabilir
  • Reflektif ve bariyer çalışma modu mümkün
  • Şeffaf objelerin algılanması

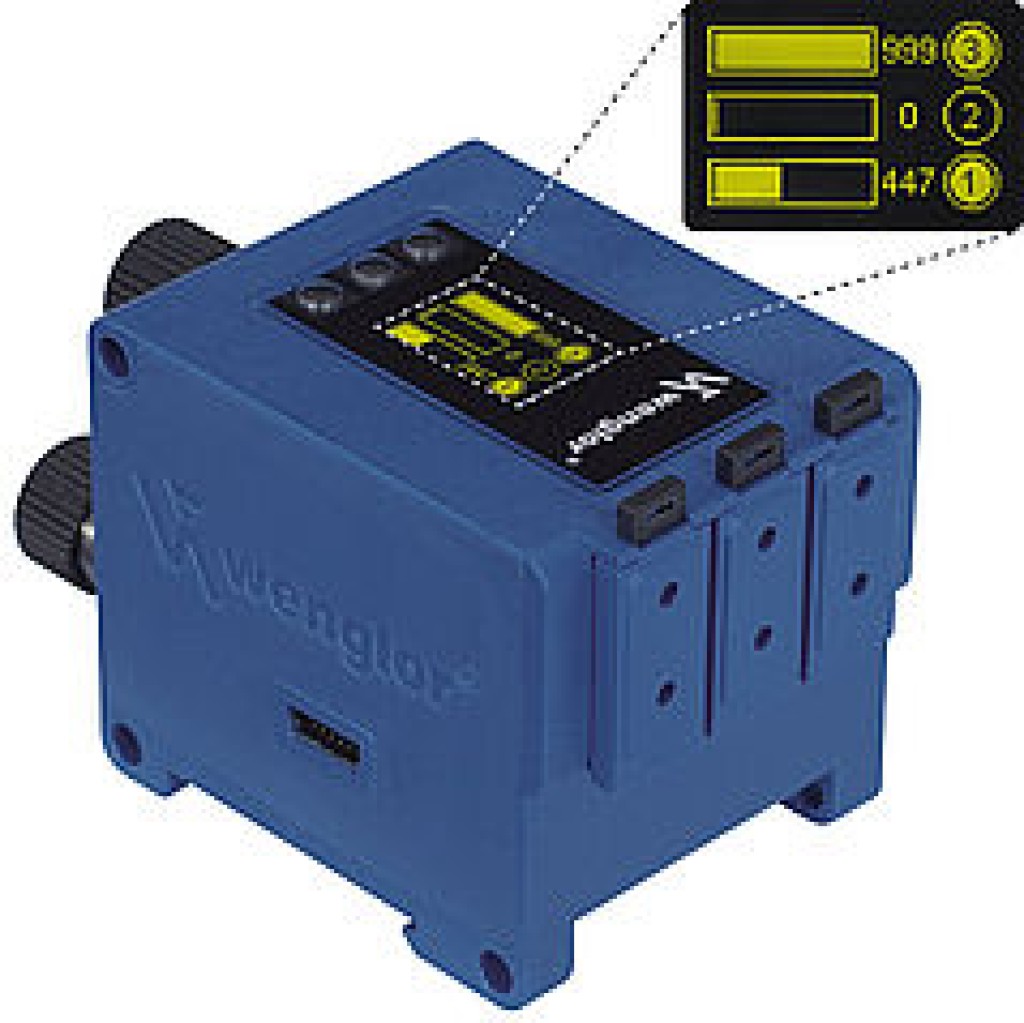

Bu sensörlere üç adet wenglor fiber optik kablo bağlanabilir. 15 fiber optik kablo için en fazla 12 genişletme modülü sunulur.
Grafiksel ekran, sensörlerin menü kontrollü bir şekilde kolayca ayarlanmasını sağlar. Sinyal gücü veya anahtarlama eşiği, ekranda sayısal değerler olarak veya çubuklu diyagramda okunabilir. IO-Link arabirimi üzerinden kolay parametreleme ve hızlı arıza teşhisi mümkündür.
ODX402P0088

Optik veriler
Anahtarlama histerezi < 15 %
Işık türü Kırmızı ışık
Dalga uzunluğu 660 nm
Kullanım ömrü (Tu = +25 °C) 100000 h
Müsaade edilen maks. harici ışık 10000 Lux
Elektriksel veriler
Besleme gerilimi 18...30 V DC
Güç çekişi (Ub = 24 V) < 70 mA
Anahtarlama frekansı 2 kHz
Tepki süresi 250 µs
Açma/Kapatma geciktirmesi 0...10000 ms
Isıl sürüklenme < 10 %
Sıcaklık aralığı -25...60 °C
Anahtarlama çıkışı gerilim düşmesi < 2,5 V
Röle çıkışı anahtarlama akımı 100 mA
Kısa devre korumalı Evet
Ters kutup korumalı Evet
Aşırı yük korumalı Evet
Teaching modu NT, MT, ZT, DT, FT, HT, TP
Arayüz IO-Link
IO-Link versiyonu 1.0
IO-Link parametreleri > 12
Koruma sınıfı III
Mekanik veriler
Ayar türü Teach-In öğretme
Gövde malzemesi Plastik
Koruma sınıfı IP50
Bağlantı türü M12 × 1; 4+8 pin'li
DIN rayına sabitlenir 35 mm
Genel veriler
Hız ölçümü X
Sensörlerin mantıksal olarak birbirine bağlanması X
Menü dili ayarlanabilir X
Şifre koruması X
Çıkış fonksiyonu
Kirlenme çıkışı Evet
PNP/NPN/push-pull, programlanabilir Evet
Normalde kapalı kontak/Normalde açık kontak arasında geçiş yapılabilir Evet
IO-Link Evet

Bağlantı şeması

Kumanda panosu
  • 20 = Enter tuşu
  • 22 = Up tuşu
  • 23 = Down tuşu
  • 60 = Gösterge

Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
  • 1 = Verici diyot
  • 2 = Alıcı diyot

Tamamlayıcı ürünler
Fiberoptik kablo
Geliştirme modülü ODX402P0099
IO-Link Master
Plastik optik kablo
