- Analog çıkış (0...10 V DC)
- Ayarlanabilir diklik
- Fiberglas muhafazaya olan uzaklıkla doğru orantılı doğrusal çıkış sinyali

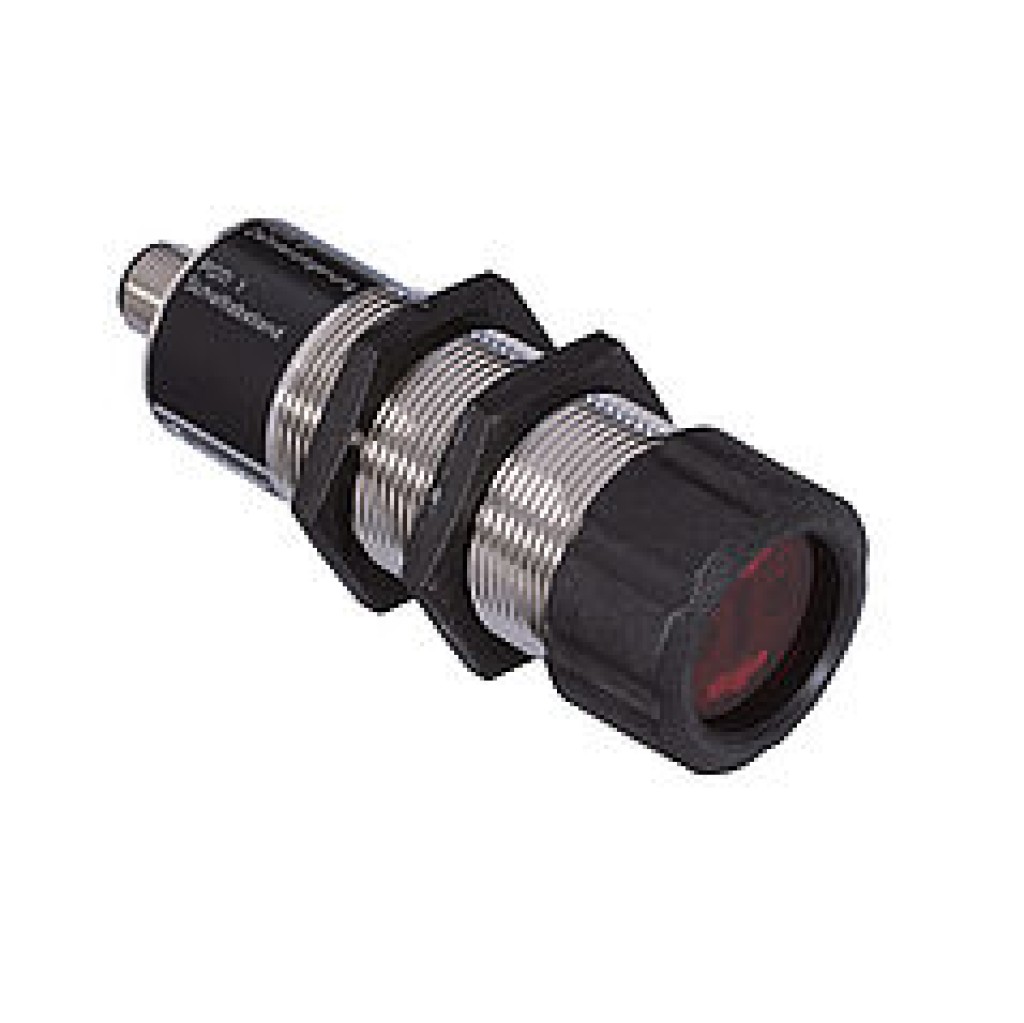

Bu sensör, özel olarak fiberoptik perdeler ile kullanım için uygundur.
Optik veriler
| Çalışma aralığı | 150...600 mm |
| Ölçüm aralığı | 450 mm |
| Çözünürlük | 2 % |
| Işık türü | Kızılötesi |
| Dalga uzunluğu | 880 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
Elektriksel veriler
| Besleme gerilimi | 20...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Anahtarlama frekansı | 50 Hz |
| Tepki süresi | 10 ms |
| Isıl sürüklenme | 3 % |
| Sıcaklık aralığı | -10...60 °C |
| Analog çıkış | 0...10 V |
| Analog çıkış çıkış direnci | 1 kOhm |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Pirinç, nikel kaplı |
| Tam döküm | Evet |
| Koruma sınıfı | IP65 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| Analog çıkış | Evet |
Bağlantı şeması
Kumanda panosu
- 12 = Analog çıkış gerilimi göstergesi
- 16 = Çalışma aralığı ayarlayıcısı
- 19 = Sıfır dengeleme ayarlayıcısı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Anahtar ağzı genişliği
Tamamlayıcı ürünler
| Fiberoptik perde |
