- Analog çıkış (0...10 V DC)
- Hem fiberoptik kablolu hem de fiberoptik kablosuz olarak kullanılabilir
- uzaklıkla doğru orantılı doğrusal çıkış sinyali

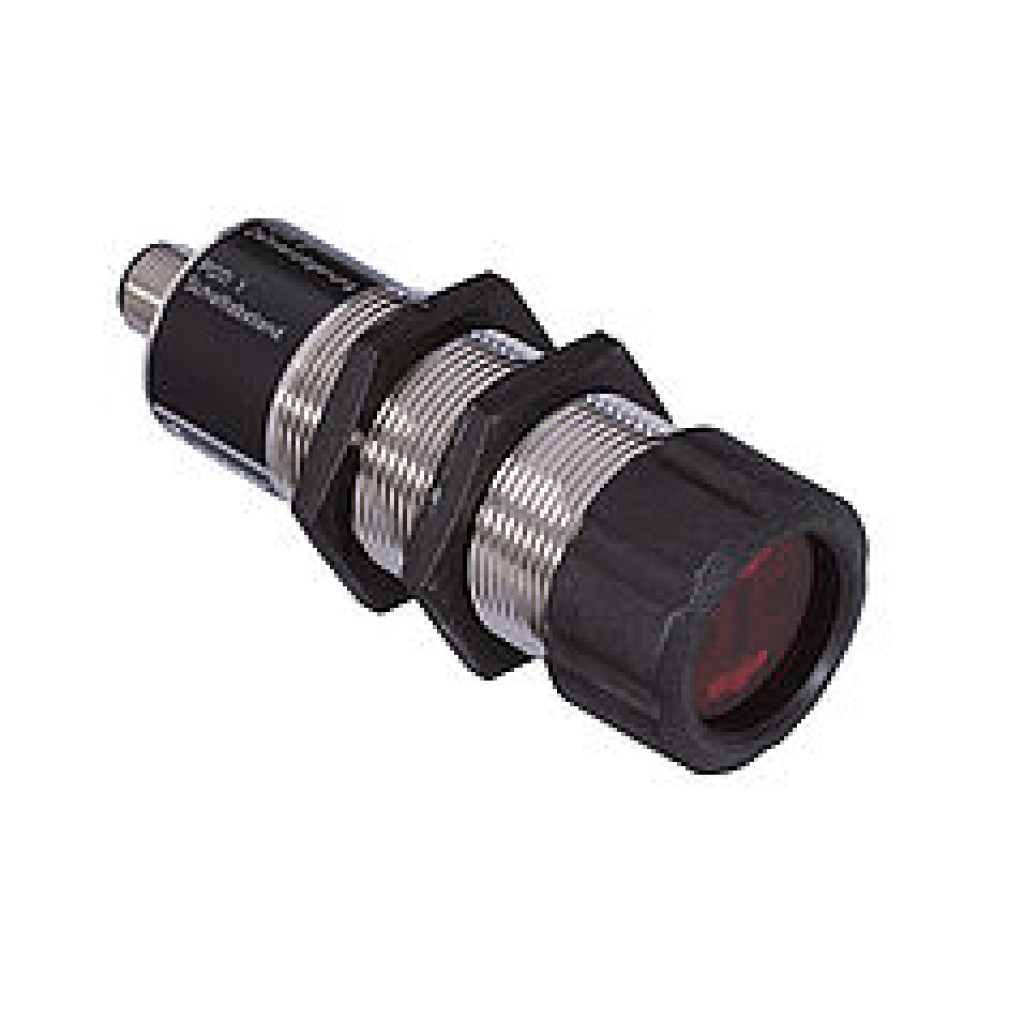

Bu sensör, analog mesafe ölçümleri için oldukça uygundur ve cam fiber optik kablolar ile veya olmadan kullanılabilir. Çıkış gerilimi, ölçülecek olan objenin parlaklığına bağlıdır, çünkü açık renkli objeler, ışığı koyu renkli objelerden daha iyi yansıtır.
Optik veriler
| Çalışma aralığı | 100...1000 mm |
| Ölçüm aralığı | 900 mm |
| Çözünürlük | 20 mm |
| Doğrusallık | 5 % |
| Işık türü | Kızılötesi |
| Dalga uzunluğu | 880 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 12 ° |
Elektriksel veriler
| Besleme gerilimi | 20...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Anahtarlama frekansı | 30 Hz |
| Tepki süresi | 15 ms |
| Isıl sürüklenme | 1 mm/K |
| Sıcaklık aralığı | -10...60 °C |
| Analog çıkış | 0...10 V DC |
| Analog çıkış çıkış direnci | 1 kOhm |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Pirinç, nikel kaplı |
| Tam döküm | Evet |
| Koruma sınıfı | IP65 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| Analog çıkış | Evet |
Bağlantı şeması
Kumanda panosu
- 12 = Analog çıkış gerilimi göstergesi
- 16 = Çalışma aralığı ayarlayıcısı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Anahtar ağzı genişliği
Tamamlayıcı ürünler
| Fiberoptik kablo |
