- Anahtarlama frekansı: 1 Hz
- Anahtarlama mesafesi ayarlayıcısı

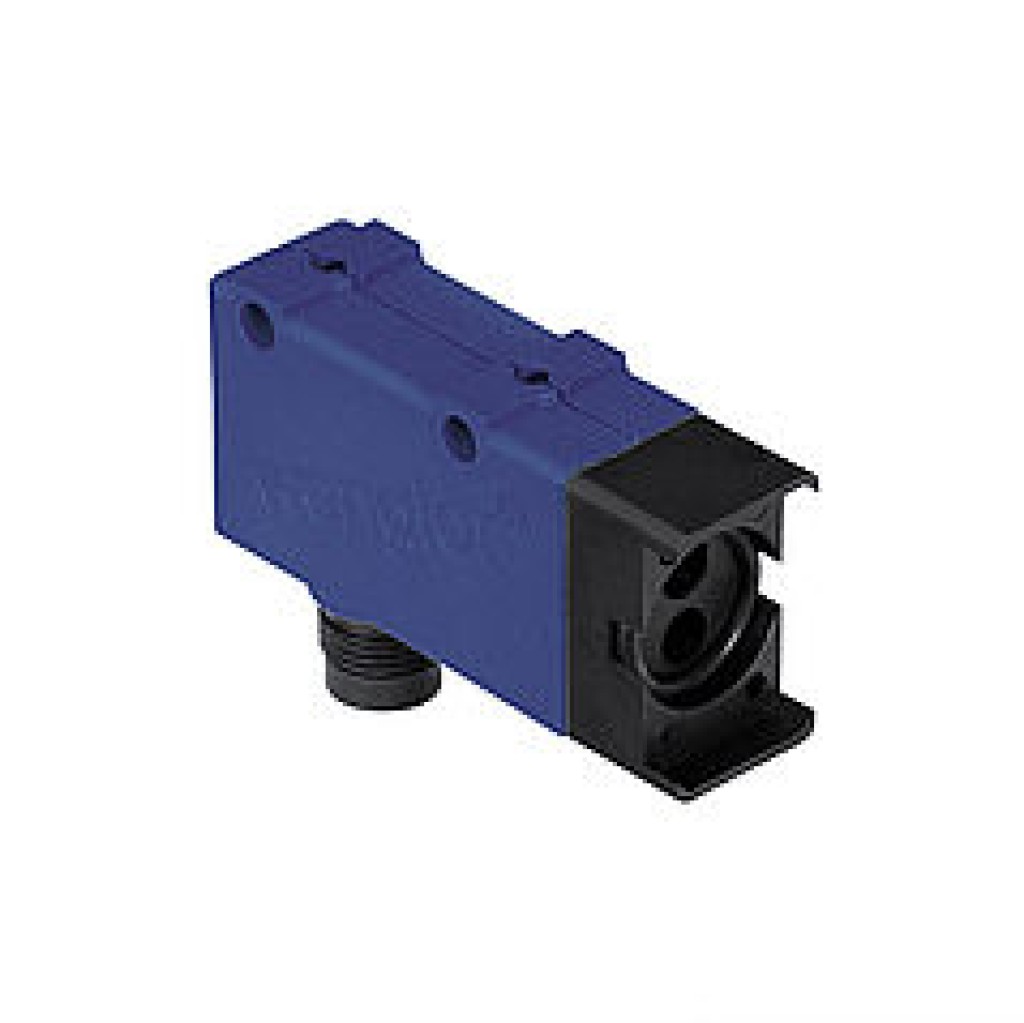

Bu sensörler, cam fiber optik kablolarda kullanım için hazırlanmıştır ve hem bu kablolarla hem de bu kablolar olmadan kullanılabilirler. Vericiler ve alıcılar aynı gövde içerisinde bulunur. Bu sensörler, objeden yansıtılan ışığı değerlendirir: Bir obje, ayarlanan tarama genişliğine ulaştığında, çıkış anahtarlanır. Açık renkteki objeler, ışığı koyu renkteki objelerden daha iyi yansıtır ve bu nedenle uzak mesafelerden algılanabilir.
Optik veriler
| Okuma mesafesi | 500 mm |
| Anahtarlama histerezi | < 15 % |
| Işık türü | Kızılötesi |
| Dalga uzunluğu | 880 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 12 ° |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Anahtarlama frekansı | 1 kHz |
| Tepki süresi | 500 µs |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Anahtarlama çıkışı artık akımı | < 50 µA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| PNP normalde kapalı kontak, normalde açık kontak, antivalent | Evet |
Bağlantı şeması
Kumanda panosu
- 05 = Anahtarlama mesafesi ayarlayıcısı
- 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
- Vida M4 = 1 Nm
Tamamlayıcı ürünler
| Fiberoptik kablo |
| PNP-NPN dönüştürücü BG2V1P-N-2M |
