- Fiberoptik kablo adapte edilebilir: Bariyer ve reflektif çalışma modu
- Geniş tarama mesafesi

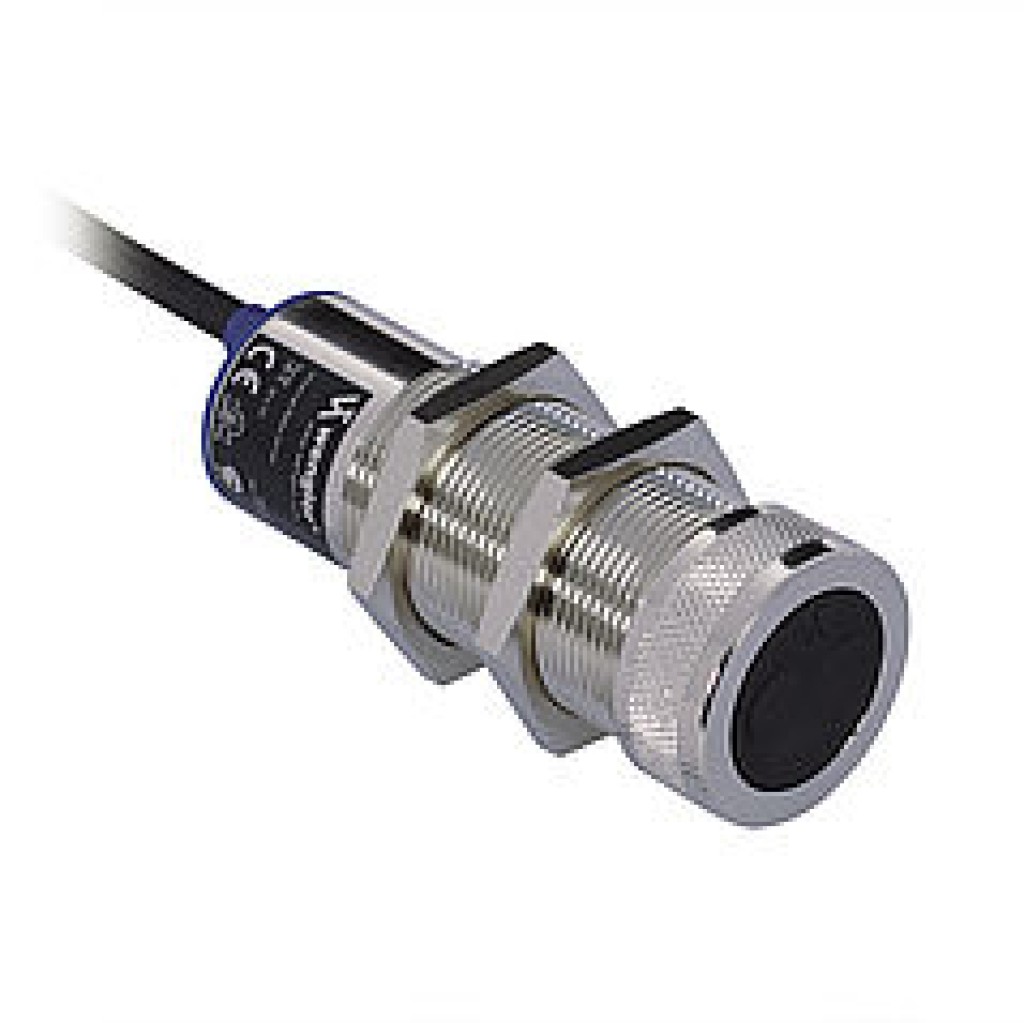

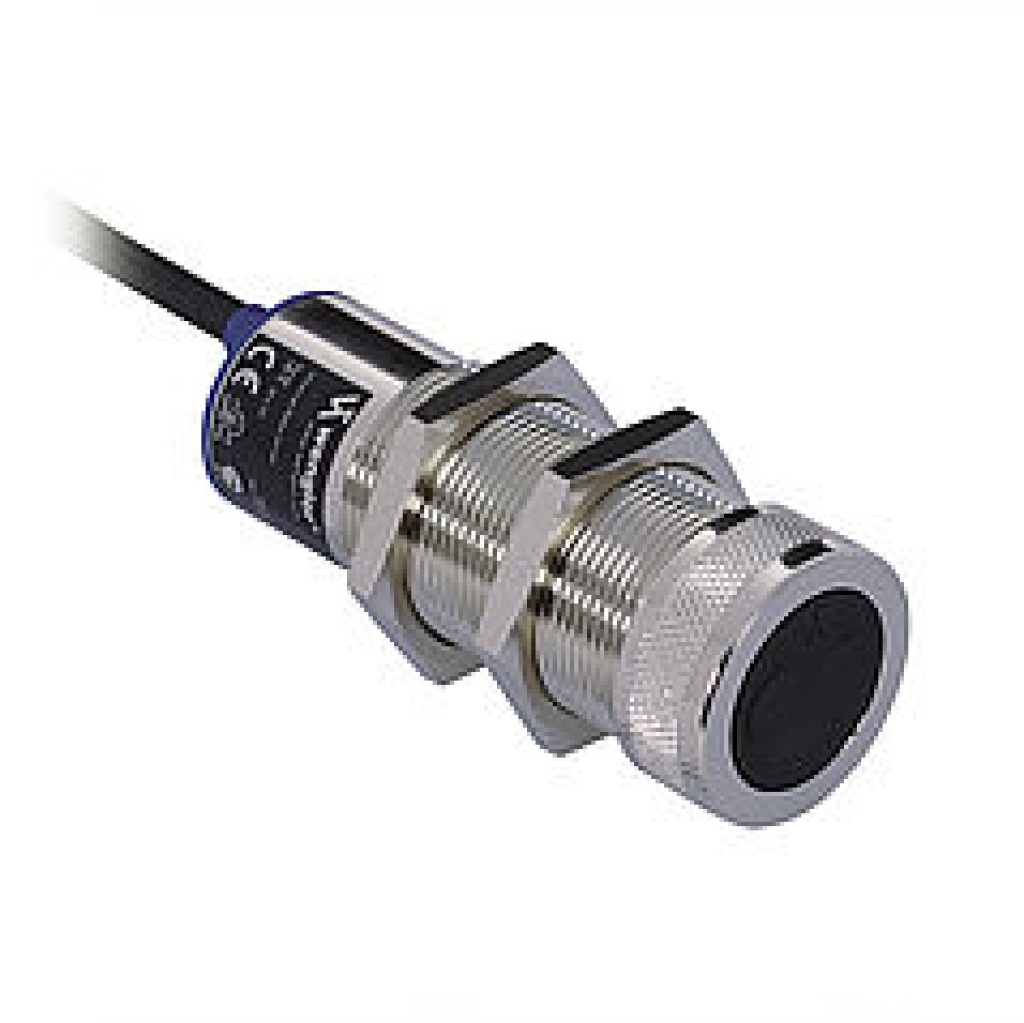

Bu sensörler, cam fiber optik kablolarda kullanım için hazırlanmıştır ve hem bu kablolarla hem de bu kablolar olmadan kullanılabilirler. Vericiler ve alıcılar aynı gövde içerisinde bulunur. Bu sensörler, objeden yansıtılan ışığı değerlendirir: Bir obje, ayarlanan tarama genişliğine ulaştığında, çıkış anahtarlanır. Açık renkteki objeler, ışığı koyu renkteki objelerden daha iyi yansıtır ve bu nedenle uzak mesafelerden algılanabilir.
Optik veriler
| Okuma mesafesi | 3000 mm |
| Anahtarlama histerezi | < 15 % |
| Işık türü | Kızılötesi |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 12 ° |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Anahtarlama frekansı | 100 Hz |
| Tepki süresi | 5 ms |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -10...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Anahtarlama çıkışı artık akımı | < 50 µA |
| PNP kirlenme çıkışı anahtarlama akımı | 50 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Pirinç, nikel kaplı |
| Tam döküm | Evet |
| Koruma sınıfı | IP65 |
| Bağlantı türü | Kablo |
| Kablo uzunluğu | 2 m |
Çıkış fonksiyonu
| Kirlenme çıkışı | Evet |
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
Bağlantı şeması
Kumanda panosu / Optik
- 05 = Anahtarlama mesafesi ayarlayıcısı
- 08 = Normalde kapalı/Normalde açık kontak arasında geçiş yapılabilir
- 29 = Sr/2 anahtarlama mesafesi ayarlayıcısı
- 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Anahtar ağzı genişliği
Tamamlayıcı ürünler
| Fiberoptik kablo |
