- Değişken ışık çıkış aralığı
- Sıcaklığa karşı yüksek dayanım
- Ölçüm görevleri için

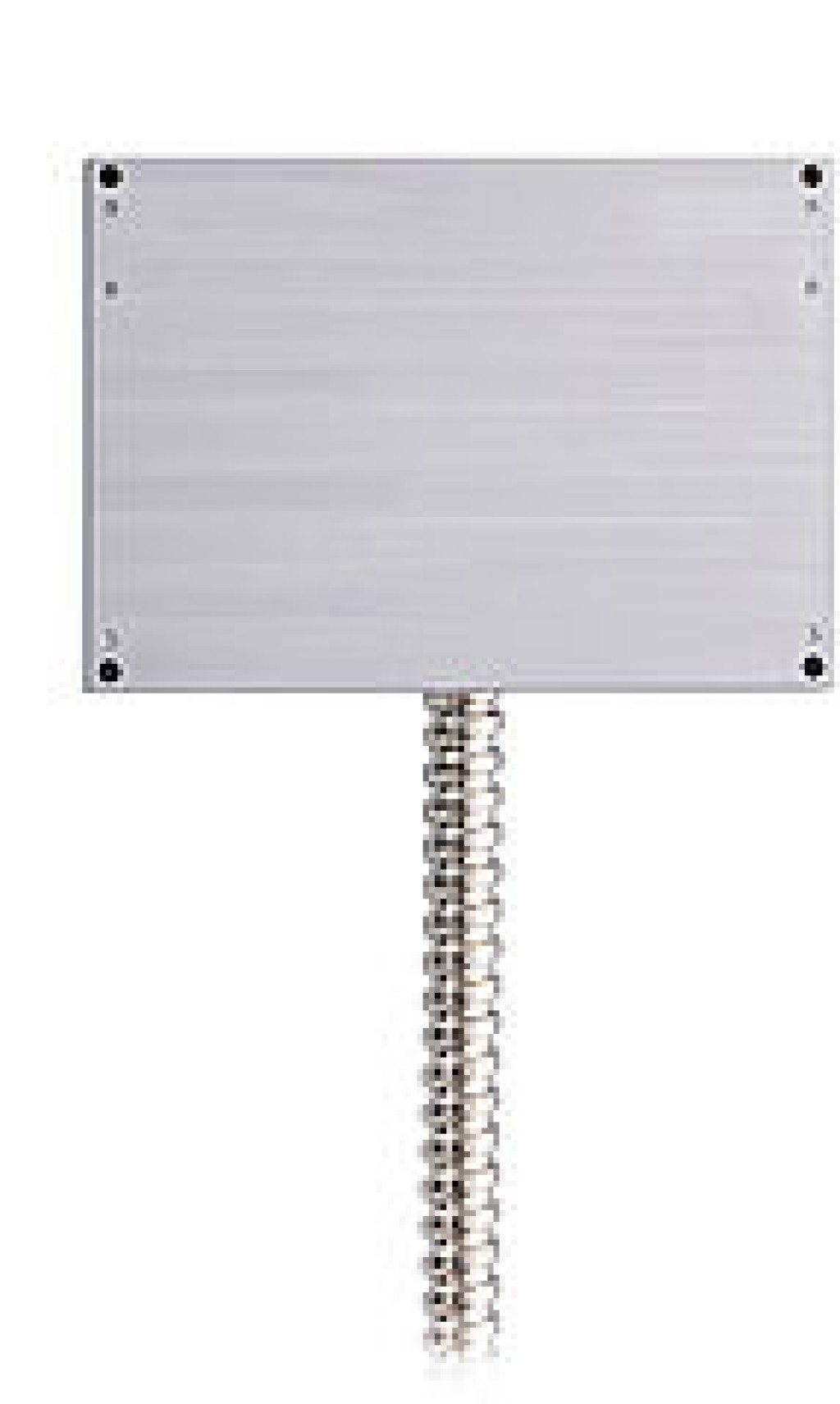

Cam fiber optik ışık perdeleri, tek yollu ışık bariyeri prensibine göre çalışır. Işık fiberleri bir sırada düzenlenmiştir ve bunun sonucunda bir ışık bandı oluşur. Analog üniversal reflektif sensörlerde (UF22MV3, UF55MV3) ışık perdesinin genişliği, analog alan ile orantılıdır. Anahtarlama çıkışlı bir üniversal reflektif sensörü (UF88PA) kullanıldığında, sensör, ışık perdesi önceden tanımlanmış şekilde örtüldüğünde çıkış anahtarlanacak şekilde ayarlanabilir.
Optik veriler
| Fiber demet çapı | 4 mm |
| Doğrusallık | < 10 % |
| UF55MV3 tipi sensör ile algılama mesafesi | 150...700 mm |
| UF22MV3 tipi sensör ile algılama mesafesi | 60...300 mm |
| U_55__ tipi sensör ile algılama mesafesi | 1305 mm |
| U_66__ tipi sensör ile algılama mesafesi | 1450 mm |
| U_87__ tipi sensör ile algılama mesafesi | 1450 mm |
| U_88__ tipi sensör ile algılama mesafesi | 1450 mm |
| Açılma açısı | 68 ° |
| Fiber | Basamak indeksi |
| Fiber çapı | 50 µm |
| Fiber dağılımı | Statik karışım |
Mekanik veriler
| Sıcaklık aralığı | -25...250 °C |
| Bükülme yarıçapı | 70 mm |
| Fiberoptk kablonun uzunluğu | 1 m |
| Kılıf materyali | Pirinç, nikel kaplı |
| Algılayıcı kafa | Alüminyum |
| Ferrule no. | 70 |
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
