- Entegre değerlendirme ünitesi
- Kolay kullanım için grafiksel ekran
- Küçük parça algılaması
- Obje algılaması ve ölçümü

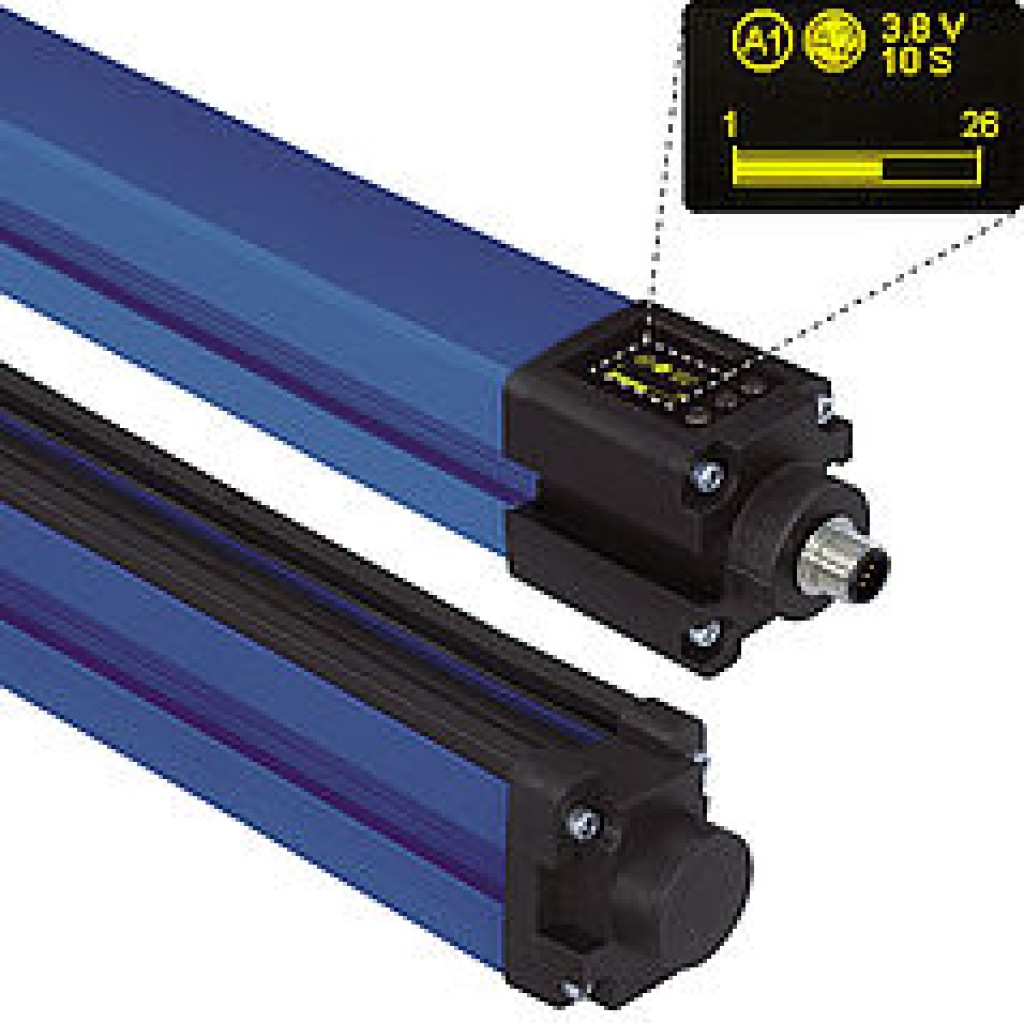

Ölçüm görevleri için bu ışık perdelerine bir değerlendirme ünitesi entegre edildiğinde, bağlantı ünitesine gerek yoktur. Objeler hem algılanır (dijital çıkış üzerinden) hem de ölçülür (analog çıkış üzerinden). Işık perdeleri menü kontrollü grafiksel ekran üzerinden kolayca ayarlanır. IO-Link arabirimi üzerinden kolay parametreleme ve hızlı arıza teşhisi mümkündür. BEF-SET-33 tipi sabitleme köşebentleri teslimat kapsamına dahildir.
Optik veriler
| Algılama mesafesi | 2000 mm |
| Ölçüm alanı yüksekliği (MFH) | 100 mm |
| Işıma mesafesi | 2 mm |
| Işık türü | Kızılötesi |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 10 ° |
Elektriksel veriler
| Sensör tipi | Alıcı |
| Besleme gerilimi | 18...30 V DC |
| Güç çekişi (Ub = 24 V) | < 60 mA |
| Anahtarlama frekansı | 85 Hz |
| Tepki süresi | 6 ms |
| Açma/Kapatma geciktirmesi | 0...10 s |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı sayısı | 2 |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| Röle çıkışı anahtarlama akımı | 100 mA |
| Anahtarlama çıkışı artık akımı | < 50 µA |
| Analog çıkış | 0...10 V/4...20 mA |
| Kısa devre ve aşırı yük korumalı | Evet |
| Ters kutup korumalı | Evet |
| Kilitlenebilir | Evet |
| Arayüz | IO-Link |
| IO-Link versiyonu | 1.0 |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Menü (OLED) |
| Gövde malzemesi | Alüminyum |
| Koruma sınıfı | IP65 |
| Bağlantı türü | M12 × 1; 4/5 pin'li |
Çıkış fonksiyonu
| Normalde kapalı kontak/Normalde açık kontak arasında geçiş yapılabilir | Evet |
| PNP/push-pull, programlanabilir | Evet |
| Hata çıkışı | Evet |
| IO-Link | Evet |
Bağlantı şeması
Kumanda panosu
- 20 = Enter tuşu
- 22 = Up tuşu
- 23 = Down tuşu
- 60 = Gösterge
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Tamamlayıcı ürünler
| Analog değerlendirme cihazı AW02 |
| IO-Link Master |
