- Test girişi

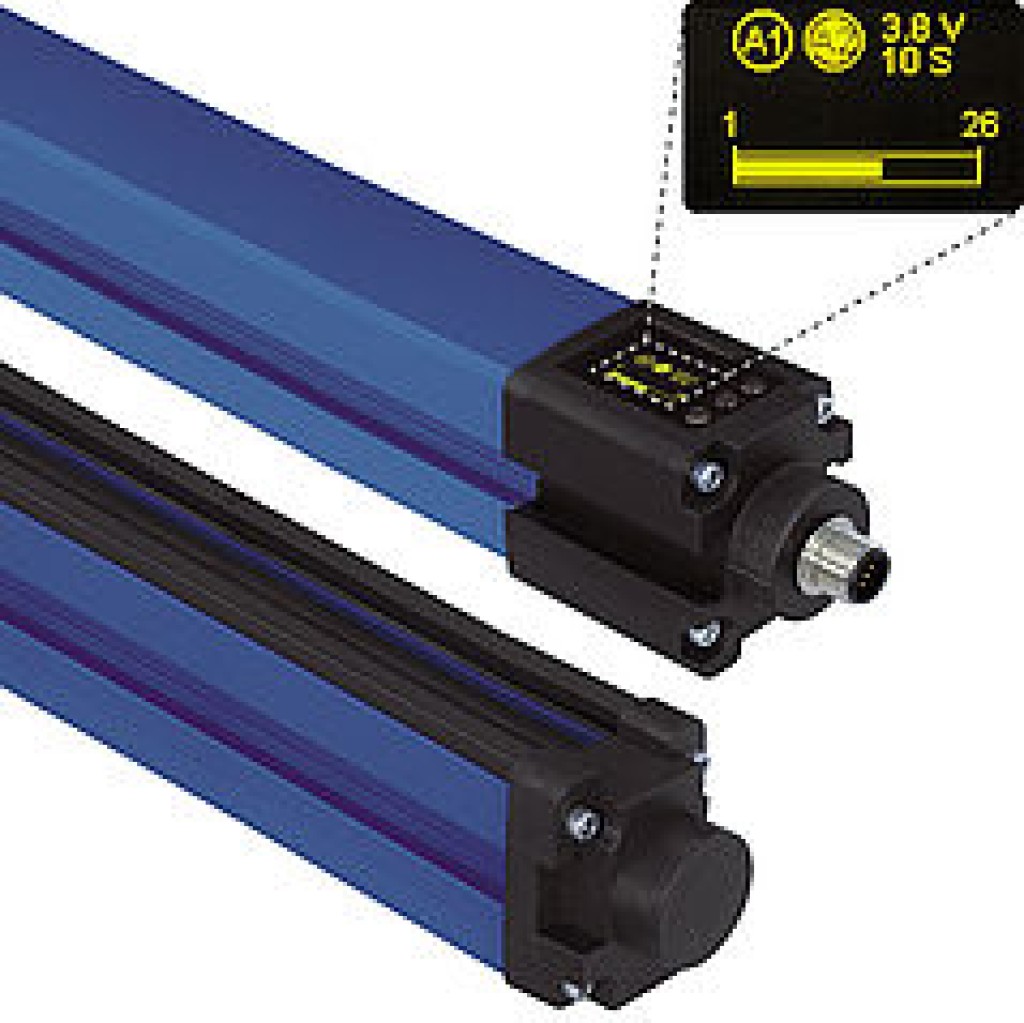

Ölçüm görevleri için bu ışık perdelerine bir değerlendirme ünitesi entegre edildiğinde, bağlantı ünitesine gerek yoktur. Objeler hem algılanır (dijital çıkış üzerinden) hem de ölçülür (analog çıkış üzerinden). Işık perdeleri menü kontrollü grafiksel ekran üzerinden kolayca ayarlanır. IO-Link arabirimi üzerinden kolay parametreleme ve hızlı arıza teşhisi mümkündür. BEF-SET-33 tipi sabitleme köşebentleri teslimat kapsamına dahildir.
Optik veriler
| Algılama mesafesi | 2000 mm |
| Ölçüm alanı yüksekliği (MFH) | 150 mm |
| Işıma mesafesi | 2 mm |
| Işık türü | Kızılötesi |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
Elektriksel veriler
| Sensör tipi | Verici |
| Besleme gerilimi | 18...30 V DC |
| Güç çekişi (Ub = 24 V) | < 60 mA |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -25...60 °C |
| Ters kutup korumalı | Evet |
| Test girişi | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Gövde malzemesi | Alüminyum |
| Koruma sınıfı | IP65 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Bağlantı şeması
Kumanda panosu
- 04 = Fonksiyon göstergesi
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
