- Entegre reflektör sayesinde kolay montaj
- Her taraftan görülebilir iki renkli iş göstergesi
- Raflardan ve depolama yerlerinden yapılan kısmi mal alma işlemlerinde hata önleme
- Sağlam alüminyum gövde

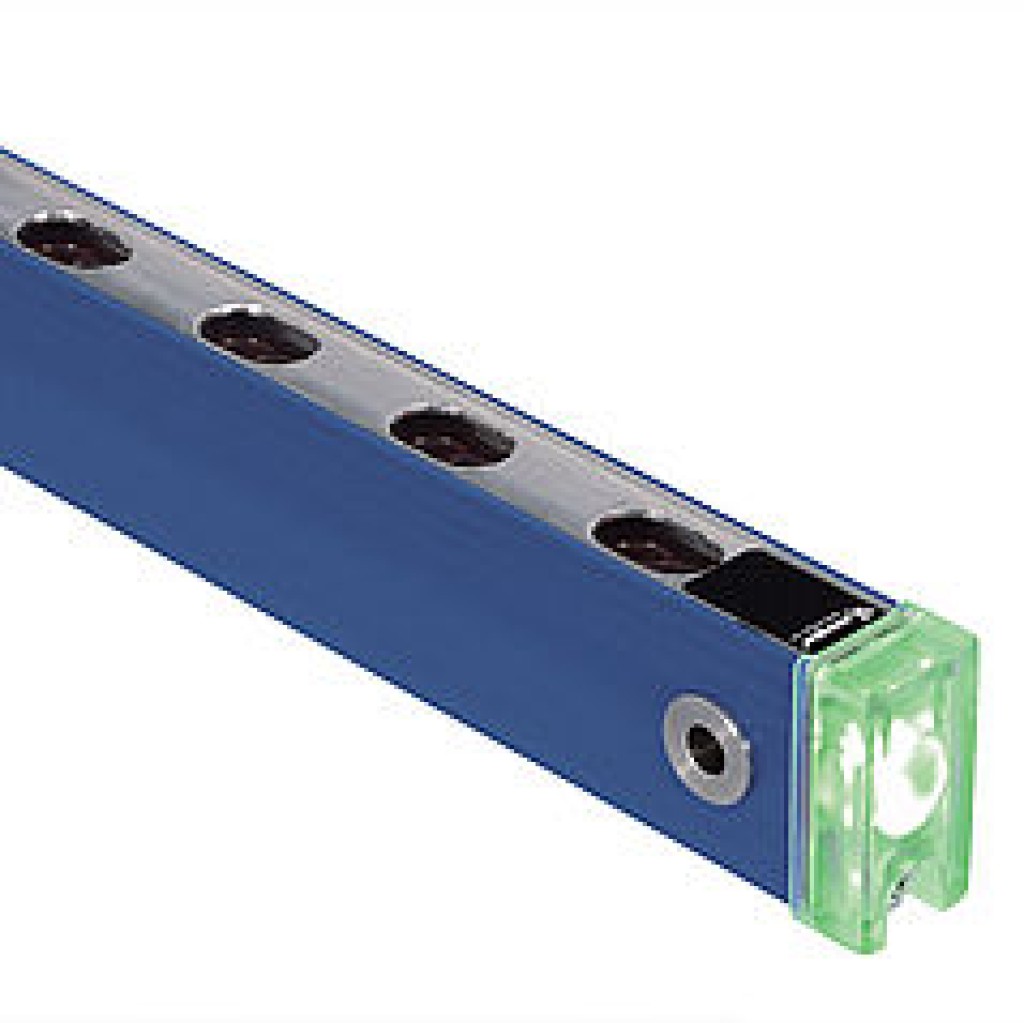

Pick-to-Light ışık perdeleri, reflektörden yansıma prensibine göre çalışırlar. Gerekli olan reflektör, gövdenin arkasına takılıdır ve bitişikteki ışık perdesi için yansıtma yüzeyi işlevi görmektedir ve bu da montajı kolaylaştırır. Entegre edilmiş olan iki renkte yanan veya yanıp sönen iş göstergesi, 360°'lik açı ile iyi bir şekilde görülür. Hem doğru hem de yanlış parça alımını gösterir.
Optik veriler
| Algılama mesafesi | 2000 mm |
| Reflektöre olan asgari mesafe | 100 mm |
| Ölçüm alanı yüksekliği (MFH) | 270 mm |
| Işıma mesafesi | 30 mm |
| Anahtarlama histerezi | < 15 % |
| Işık türü | Kırmızı ışık |
| Polarizasyon filtresi | Evet |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 2,5 ° |
| İki mercekli optik | Evet |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 50 mA |
| Anahtarlama frekansı | 60 Hz |
| Tepki süresi | 8 ms |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Anahtarlama çıkışı artık akımı | < 50 µA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Alüminyum |
| Koruma sınıfı | IP65 |
| Bağlantı türü | M12 × 1; 4 pin'li |
| Kablo uzunluğu | 250 mm |
| Gövde uzunluğu (L) | 396 mm |
| Reflektör uzunluğu (RL) | 324 mm |
Çıkış fonksiyonu
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
Bağlantı şeması
Kumanda panosu
- 01 = Anahtarlama durumu göstergesi
- 06 = Teach tuşu
- 68 = Besleme gerilimi göstergesi
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
- 3 = İş göstergesi
Tamamlayıcı ürünler
| PNP-NPN dönüştürücü BG2V1P-N-2M |
| Reflektif folyo ZRDF10K01 |
| Reflektör ZRDE12B02 |
