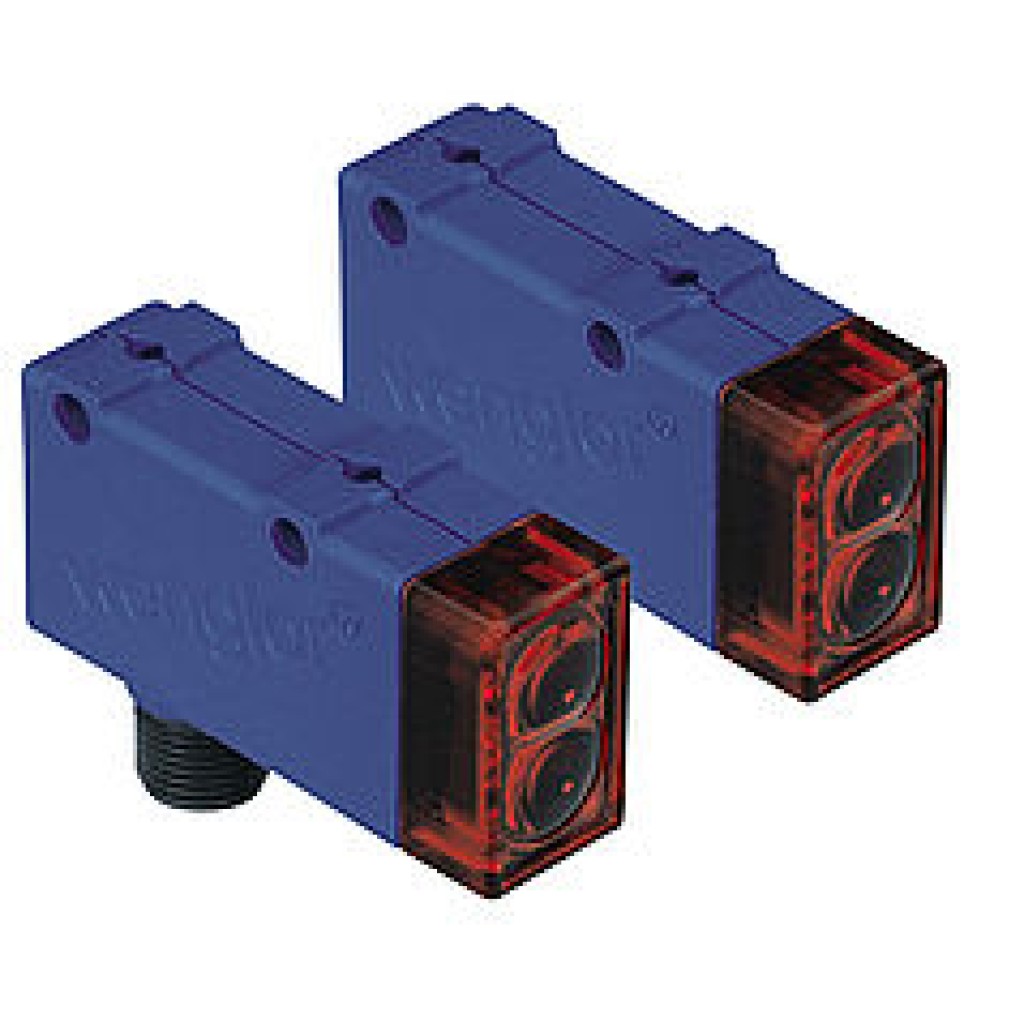

- Kompakt yapı biçimi
- Kırmızı ışık
Karşılıklı ışık bariyerleri, endüstriyel ortamlarda kullanım için çok uygundur: Geniş algılama mesafeleri sayesinde çok kirli ortamlarda da yüksek fonksiyon güvenliği ile çalışırlar. Test girişi üzerinden bir fonksiyon testi uygulanabilir.
Optik veriler
| Algılama mesafesi | 10000 mm |
| Anahtarlama histerezi | < 15 % |
| Işık türü | Kırmızı ışık |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 4 ° |
Elektriksel veriler
| Sensör tipi | Alıcı |
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Anahtarlama frekansı | 150 Hz |
| Tepki süresi | 3300 µs |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -10...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Anahtarlama çıkışı artık akımı | < 50 µA |
| Kısa devre ve aşırı yük korumalı | Evet |
| Ters kutup korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| PNP normalde kapalı kontak, normalde açık kontak, antivalent | Evet |
Bağlantı şeması
Kumanda panosu
- 05 = Anahtarlama mesafesi ayarlayıcısı
- 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Alıcı diyot
- 2 = Yönlendirme yardımı/Fonksiyon göstergesi
- Vida M4 = 1 Nm
Tamamlayıcı ürünler
| Muhafaza gövdesi seti ZSM-NN-02 |
| Muhafaza gövdesi ZSV-0x-01 |
| PNP-NPN dönüştürücü BG2V1P-N-2M |
