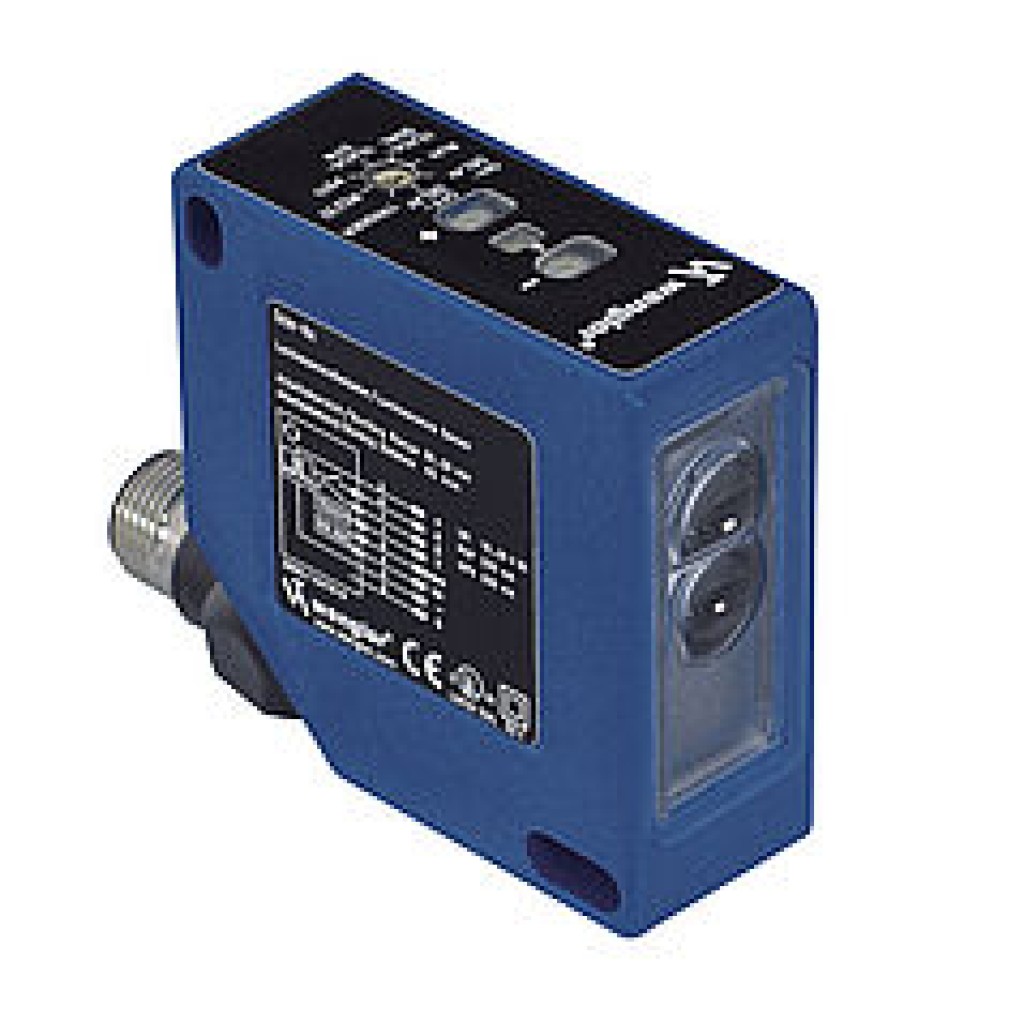

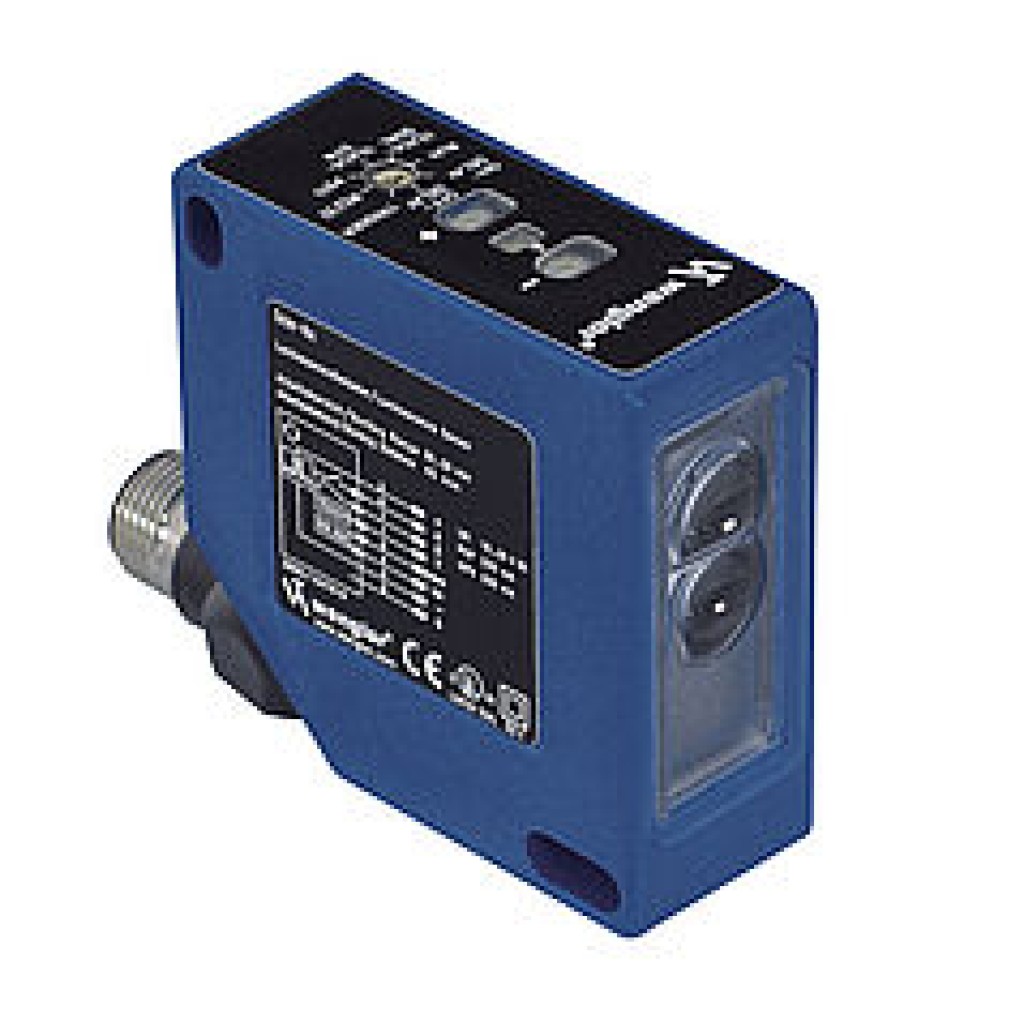

A1P05QAT80

Işıldayan işaretlerin algılanması
RS-232 arabirimi üzerinden dijital yoğunluk çıkışı
Teach-In, dinamik teaching, tuşlu potansiyometre

Işıldama yansıma düğmesi, bir alıcı filtre aracılığıyla 420-750 nm dalga boyu aralığında ışık yayan bütün ışıldayan işaretleri algılar. Başka bir alıcı filtre ile özel olarak rahatsız edici olan beyazlatıcılar bastırılabilir. Sensörler küçük bir ışık noktasına sahiptir ve uzun kullanım ömrüne sahip bir UV LED lambası ile çalışmaktadır.

Optik veriler

Çalışma aralığı	30...50 mm
Çalışma mesafesi	40 mm
Kapsama alanı	420...750 nm
Anahtarlama histerezi	< 1 %
Işık türü	UV ışık
Dalga uzunluğu	375 nm
Kullanım ömrü (Tu = +25 °C)	100000 h
Risk grubu (EN 62471)	2
Müsaade edilen maks. harici ışık	10000 Lux
Işık noktası çapı	5 mm

Elektriksel veriler

Besleme gerilimi	10...30 V DC
Güç çekişi (Ub = 24 V)	< 50 mA
Anahtarlama frekansı	2500 Hz
Tepki süresi	200 µs
Açma/Kapatma geciktirmesi	0...100 ms
Isıl sürüklenme	< 1 %
Sıcaklık aralığı	-25...60 °C
Anahtarlama çıkışı sayısı	2
Anahtarlama çıkışı gerilim düşmesi	1,5 V
Röle çıkışı anahtarlama akımı	200 mA
Kısa devre korumalı	Evet
Ters kutup korumalı	Evet
Kilitlenebilir	Evet
Teaching modu	ZT, DT, TP
Arayüz	RS-232
Aktarım hızı	38400 Bd
Dijital giriş sayısı	2
Koruma sınıfı	III
