- Anahtarlama eşiğinin dinamik olarak ayarlanması
- Kolay montaj
- Saydam cam algılaması
- Teach-In, harici teaching

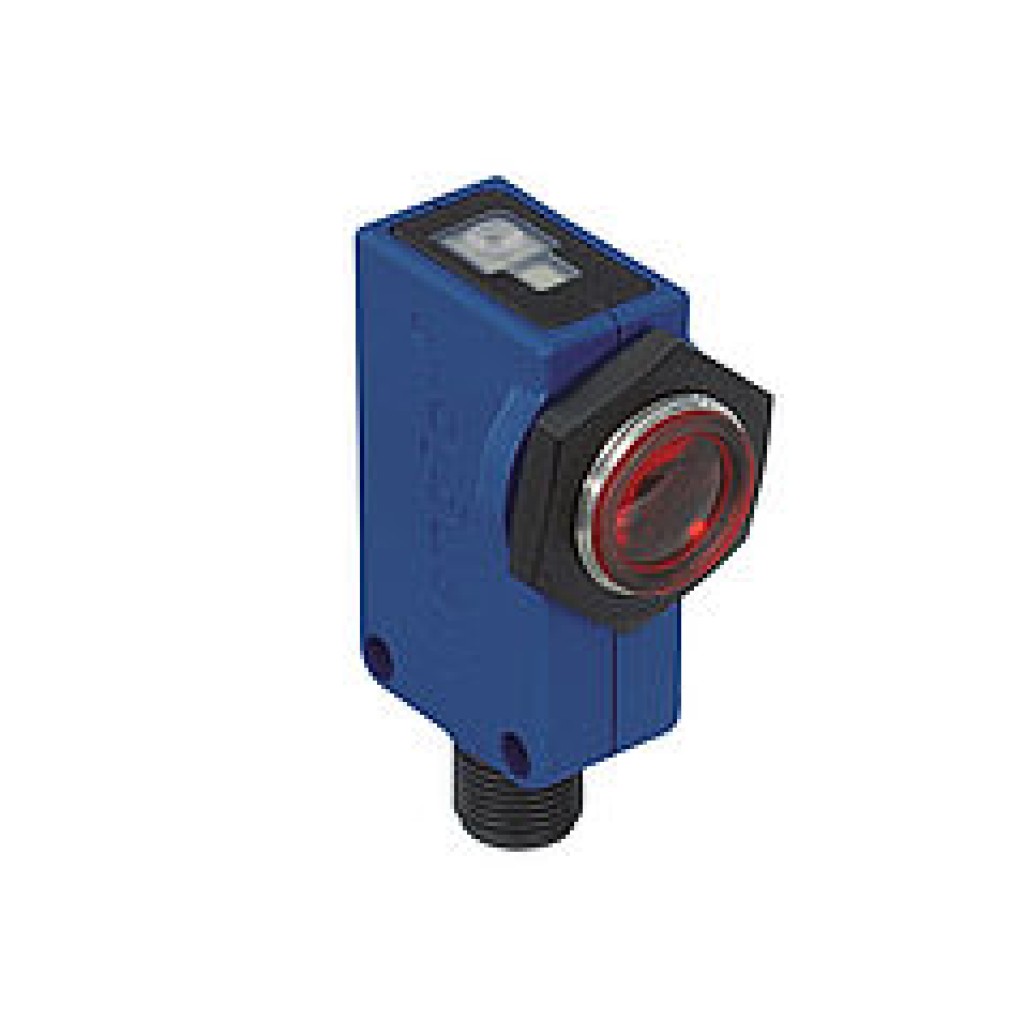

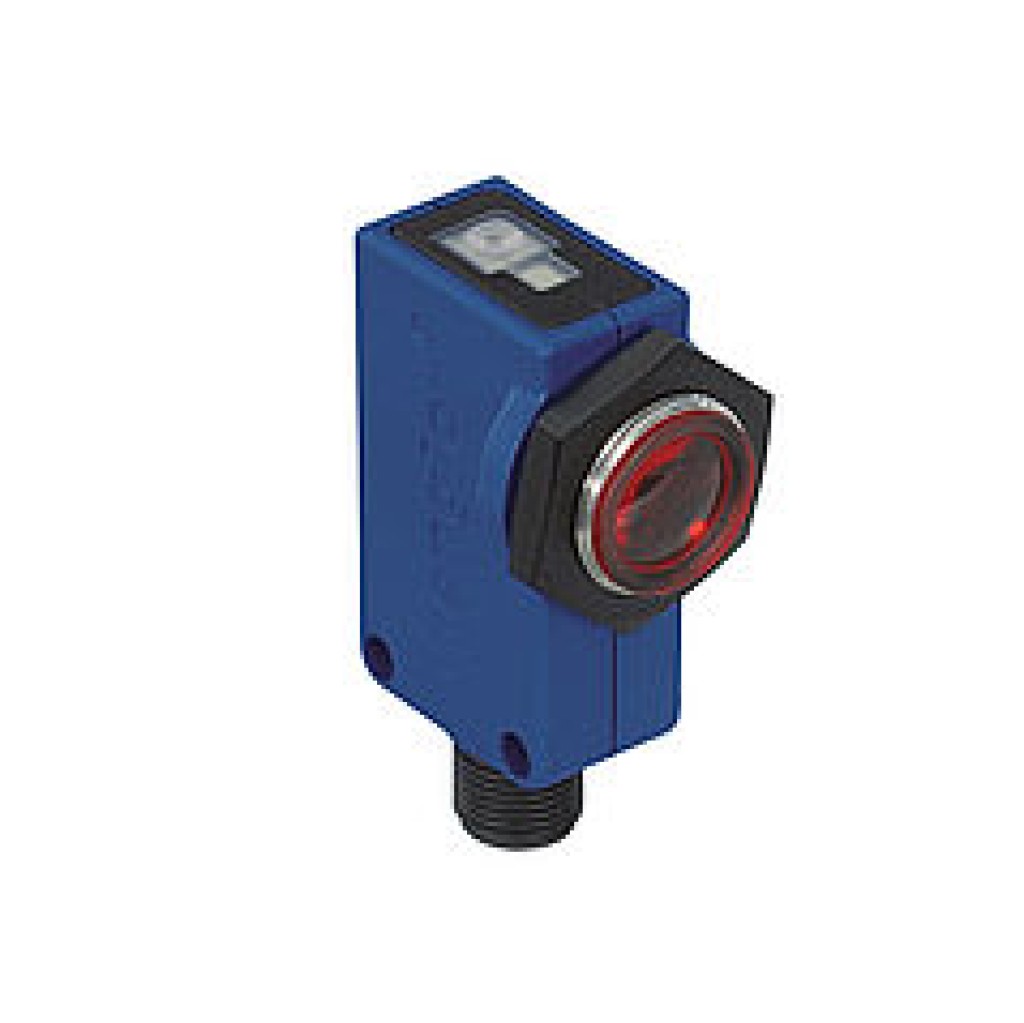

Aynalı reflektörlü bariyerler, bir reflektör ile çalışır ve cam gibi saydam objeleri ve folyoları bile güvenli bir şekilde algılayabilmektedir. M18 dişli sabitleme, mekanik koruma ve kolay bir montaj sağlar. RS-232 arabirimi üzerinden bir zaman gecikmesi etkinleştirilebilir.
Optik veriler
| Algılama mesafesi | 4000 mm |
| Referans reflektör/Reflektif folyo | RQ100BA |
| Saydam cam algılaması | Evet |
| Anahtarlama histerezi | < 5 % |
| Işık türü | Kırmızı ışık |
| Polarizasyon filtresi | Evet |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 5 ° |
| Tek mercekli optik | Evet |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Anahtarlama frekansı | 1700 Hz |
| Tepki süresi | 250 µs |
| Açma/Kapatma geciktirmesi (RS-232) | 0...5 s |
| Isıl sürüklenme | < 5 % |
| Sıcaklık aralığı | -10...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Anahtarlama çıkışı artık akımı | < 50 µA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Kilitlenebilir | Evet |
| Teaching modu | MT |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
| Adaptör kutulu RS-232 | Evet |
Bağlantı şeması
Kumanda panosu
- 01 = Anahtarlama durumu göstergesi
- 06 = Teach tuşu
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Anahtar ağzı genişliği
Tamamlayıcı ürünler
| Adaptör kutusu A232 |
| PNP-NPN dönüştürücü BG2V1P-N-2M |
| Reflektör, reflektif folyo |
| Toz tüpü STAUBTUBUS-01 |
Müsaade edilen reflektör uzaklığı
Reflektör tipi, montaj mesafesi
| RQ100BA | 0...4 m | |
| RE18040BA | 0...3 m | |
| RQ84BA | 0...4 m | |
| RR84BA | 0...4 m | |
| RE9538BA | 0...1,5 m | |
| RE6151BM | 0...3,6 m | |
| RR50_A | 0...3 m | |
| RE6040BA | 0...3,5 m | |
| RE8222BA | 0...2 m | |
| RR34_M | 0...1,8 m | |
| RE3220BM | 0...1,8 m | |
| RE6210BM | 0...1,2 m | |
| RR25_M | 0...1,4 m | |
| RR25KP | 0...1 m | |
| RR21_M | 0...1 m | |
| ZRAE02B01 | 0...2 m | |
| ZRME01B01 | 0...0,6 m | |
| ZRME03B01 | 0...2,8 m | |
| ZRMR02K01 | 0...0,8 m | |
| ZRMS02_01 | 0...0,9 m | |
| RF505 | 0...1,2 m | |
| RF508 | 0...1,1 m | |
| RF258 | 0...1 m | |
| ZRDF__K01 | 0...4 m |
