• Folyo algılaması
  • PET şişe algılaması
  • Saydam cam algılaması
Aynalı reflektörlü bariyerler, bir reflektör ile çalışır ve cam gibi saydam objeleri ve folyoları bile güvenli bir şekilde algılayabilmektedir.

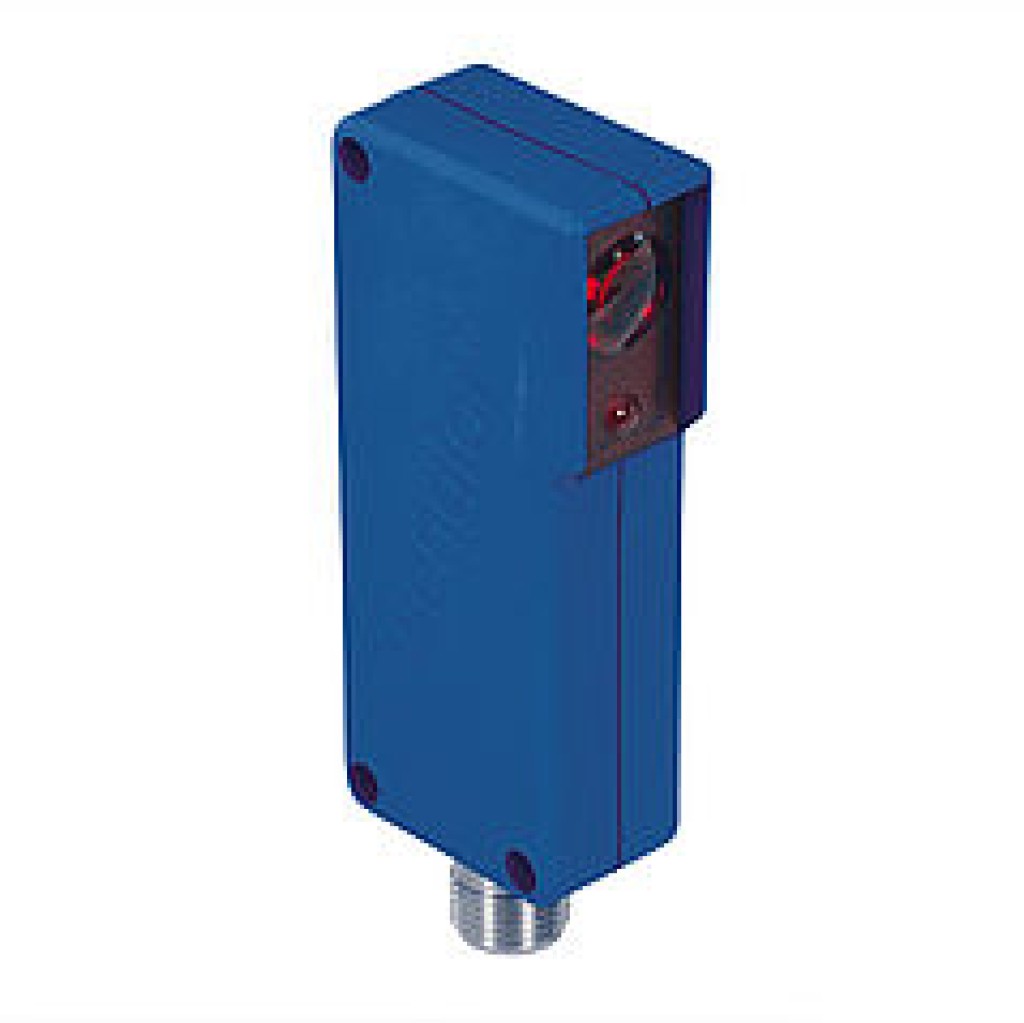

KN55PA3

Optik veriler
Algılama mesafesi 500 mm
Referans reflektör/Reflektif folyo RE6040BA
Saydam cam algılaması Evet
Anahtarlama histerezi < 5 %
Işık türü Kırmızı ışık
Polarizasyon filtresi Evet
Kullanım ömrü (Tu = +25 °C) 100000 h
Müsaade edilen maks. harici ışık 10000 Lux
Açılma açısı 3 °
Tek mercekli optik Evet
Elektriksel veriler
Besleme gerilimi 10...30 V DC
Güç çekişi (Ub = 24 V) < 40 mA
Anahtarlama frekansı 2500 Hz
Tepki süresi 200 µs
Isıl sürüklenme < 3 %
Sıcaklık aralığı -10...60 °C
Anahtarlama çıkışı gerilim düşmesi < 2,5 V
PNP anahtarlama çıkışı anahtarlama akımı 200 mA
Anahtarlama çıkışı artık akımı < 50 µA
Kısa devre korumalı Evet
Ters kutup korumalı Evet
Aşırı yük korumalı Evet
Koruma sınıfı III
Mekanik veriler
Ayar türü Potansiyometre
Gövde malzemesi Plastik
Tam döküm Evet
Koruma sınıfı IP67
Bağlantı türü M12 × 1; 4 pin'li
Çıkış fonksiyonu
PNP normalde kapalı kontak, normalde açık kontak, antivalent Evet
Bağlantı şeması

Kumanda panosu / Optik

  • 05 = Anahtarlama mesafesi ayarlayıcısı
  • 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı

Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
  • 1 = Optik eksen
  • Vida M4 = 1 Nm

Tamamlayıcı ürünler
Muhafaza gövdesi seti ZSN-NN-02
PNP-NPN dönüştürücü BG2V1P-N-2M
Reflektör
Toz tüpü STAUBTUBUS-03
Müsaade edilen reflektör uzaklığı
Reflektör tipi, montaj mesafesi
RQ100BA 0...0,7 m
RE18040BA 0...0,4 m
RQ84BA 0...0,8 m
RR84BA 0...0,5 m
RE9538BA 0...0,3 m
RE6151BM 0...0,7 m
RR50_A 0...0,5 m
RE6040BA 0...0,5 m
RE8222BA 0...0,3 m
RR34_M 0...0,3 m
RE3220BM 0...0,2 m
RE6210BM 0...0,1 m
RR25_M 0...0,2 m
RR21_M 0...0,2 m
ZRME03B01 0...0,2 m
ZRDF__K01 0...0,25 m
