- FDA uygunluğu olan gıda ürünü güvenlikli malzemeler
- Harici teaching
- Hijyenik tasarım sayesinde kolayca temizlenir
- Su geçirmez IP68 ve IP69K

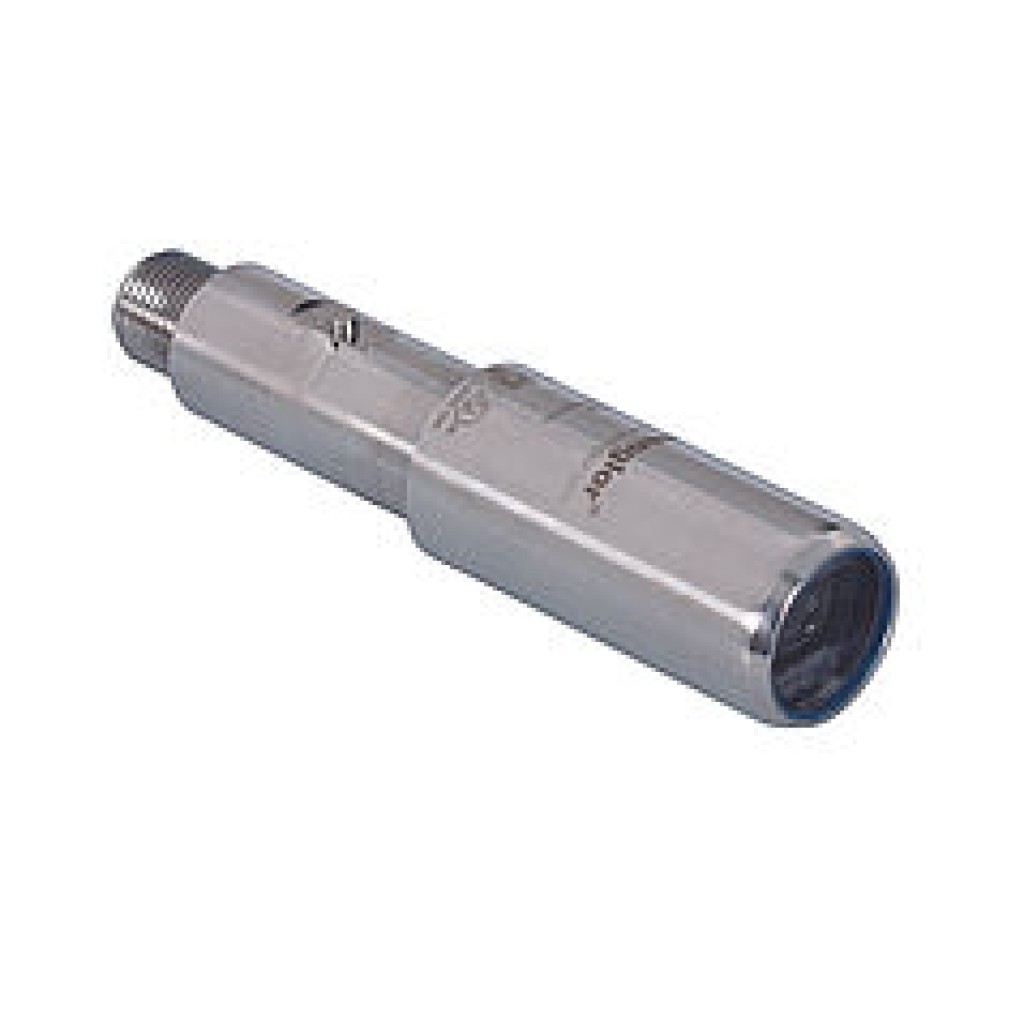

wenglor sensörleri, diğer bileşenler ile birlikte makinenize kusursuz bir şekilde entegre olan yenilikçi bir sistem oluşturmaktadır. Yenilikçi yapı biçimi, kirin ve temizlik maddesinin kendiliğinden akıp gitmesini sağlamaktadır. Ayarlama işlemi, harici Teach-In aracılığıyla yapılmaktadır. V4A (1.4404/316L) paslanmaz çelik malzemeden oluşan lazer kaynaklı gövde, korozyona neden olmamaktadır ve temizlik maddelerine karşı dayanıklıdır. Cam veya plastik optik, yerinden çıkmayacak şekilde sabit olarak monte edilmiştir. Sabitleme işlemi, hiç aralık kalmayacak şekilde InoxLock aracılığıyla yapılmaktadır.
Optik veriler
| Algılama mesafesi | 4000 mm |
| Referans reflektör/Reflektif folyo | RQ100BA |
| Saydam cam algılaması | Evet |
| Anahtarlama histerezi | < 5 % |
| Işık türü | Kırmızı ışık |
| Polarizasyon filtresi | Evet |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 3 ° |
| Tek mercekli optik | Evet |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Anahtarlama frekansı | 1600 Hz |
| Tepki süresi | 313 µs |
| Açma/Kapatma geciktirmesi (RS-232) | 0...5 s |
| Isıl sürüklenme | < 5 % |
| Sıcaklık aralığı | -10...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Anahtarlama çıkışı artık akımı | < 50 µA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Kilitlenebilir | Evet |
| Teaching modu | NT, MT, XT |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Paslanmaz çelik V4A |
| Koruma sınıfı | IP68/IP69K |
| Bağlantı türü | M12 × 1; 4 pin'li |
| Optik muhafaza | PMMA (FDA) |
Çıkış fonksiyonu
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
| Adaptör kutulu RS-232 | Evet |
Montaj örnekleri
Bağlantı şeması
Optik
- 01 = Anahtarlama durumu göstergesi
- 02 = Kirlenme mesajı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Optik eksen
Tamamlayıcı ürünler
| Adaptör kutusu A232 |
| Paslanmaz çelik muhafaza gövde içinde reflektör |
| PNP-NPN dönüştürücü BG2V1P-N-2M |
| Reflektör, reflektif folyo |
Müsaade edilen reflektör uzaklığı
Reflektör tipi, montaj mesafesi
| RQ100BA | 0...4 m | |
| RE18040BA | 0...2,5 m | |
| RQ84BA | 0...3,5 m | |
| RR84BA | 0...4 m | |
| RE9538BA | 0...1,5 m | |
| RE6151BM | 0...3,4 m | |
| RR50_A | 0...2,6 m | |
| RE6040BA | 0...3,2 m | |
| RE8222BA | 0...1,9 m | |
| RR34_M | 0...1,6 m | |
| RE3220BM | 0...0,8 m | |
| RE6210BM | 0...0,7 m | |
| RR25_M | 0...1 m | |
| RR25KP | 0...0,55 m | |
| RR21_M | 0...0,9 m | |
| ZRAE02B01 | 0...1,6 m | |
| ZRDS01R01 | 0...0,7 m | |
| ZRME01B01 | 0...0,4 m | |
| ZRME03B01 | 0...1,6 m | |
| ZRMR02K01 | 0...0,5 m | |
| ZRMS02_01 | 0...0,7 m |
