- FDA uygunluğu olan gıda ürünü güvenlikli malzemeler
- Hijyenik tasarım sayesinde kolayca temizlenir
- Su geçirmez IP68 ve IP69K
- Touch Teach-In, harici Teachig

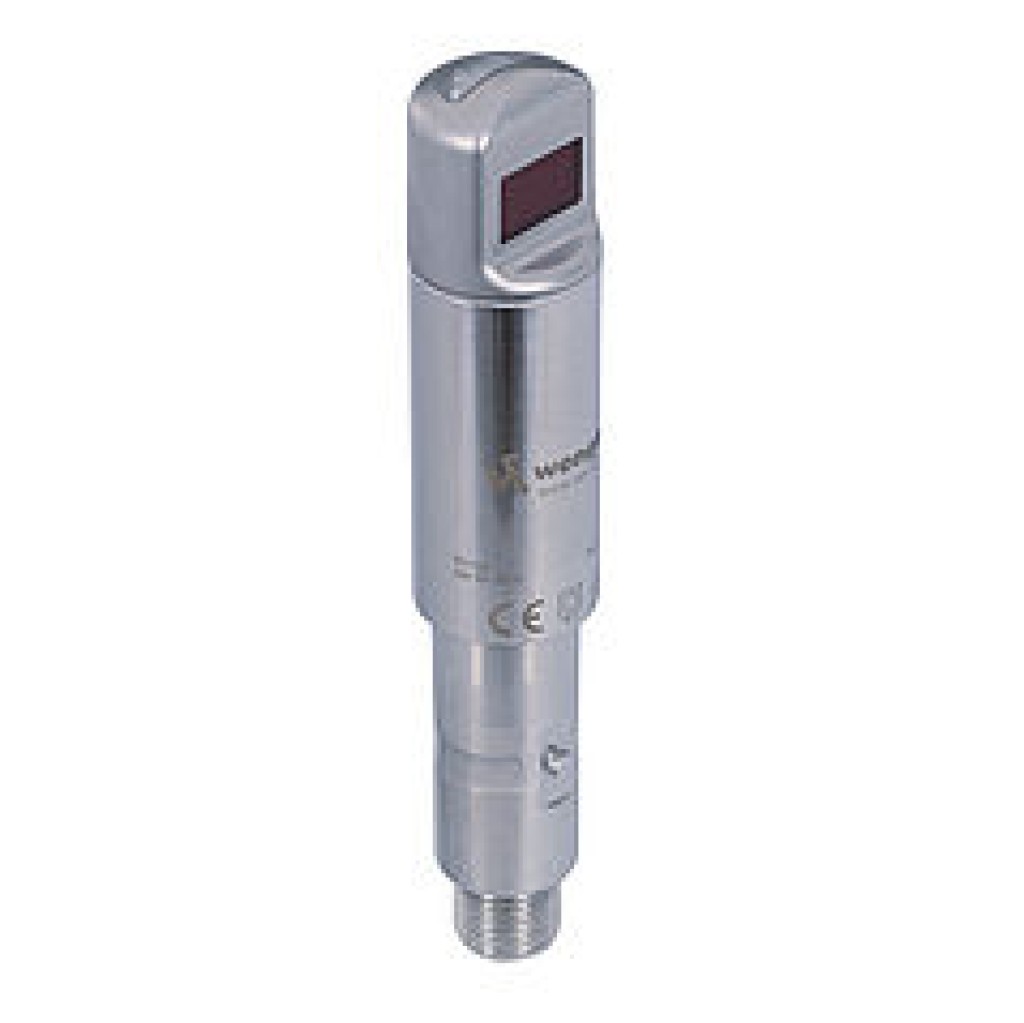

InoxSens, wenglor'un hijyen serisidir: InoxSens sensörleri, kirlerin ve temizlik maddelerinin kendiliğinden akmasını sağlayan yenilikçi yapı biçimleri ile dikkat çeker. Çok sayıda bileşen, sorunsuz bir şekilde makineye entegre edilebilen bir komple sistem oluşturur. Lazer kaynaklı, V4A (1.4404/316L) paslanmaz çelik gövde, aşınmaz ve temizlik maddelerine karşı dayanıklıdır. InoxLock ile boşluksuz sabitleme imkanı ve kalıcı optik, temizliğin yüksek önem taşıdığı ortamlara uygunluğu daha da arttırmaktadır. InoxSens sensörleri, hava sızdırmaz bir şekilde kapalı olan gövdeye Touch-Teach-in (dokunmatik tanıtma) işlevi üzerinden ayarlanır.
Optik veriler
| Algılama mesafesi | 4000 mm |
| Referans reflektör/Reflektif folyo | RQ100BA |
| Saydam cam algılaması | Evet |
| Anahtarlama histerezi | < 5 % |
| Işık türü | Kırmızı ışık |
| Polarizasyon filtresi | Evet |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 3 ° |
| Tek mercekli optik | Evet |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Anahtarlama frekansı | 1600 Hz |
| Tepki süresi | 313 µs |
| Açma/Kapatma geciktirmesi (RS-232) | 0...5 s |
| Isıl sürüklenme | < 5 % |
| Sıcaklık aralığı | -10...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Anahtarlama çıkışı artık akımı | < 50 µA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Kilitlenebilir | Evet |
| Teaching modu | NT, MT, XT |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Paslanmaz çelik V4A |
| Koruma sınıfı | IP68/IP69K |
| Bağlantı türü | M12 × 1; 4 pin'li |
| Optik muhafaza | Cam |
| Kumanda panosu materyali | PC (FDA) |
Çıkış fonksiyonu
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
| Adaptör kutulu RS-232 | Evet |
Montaj örnekleri
Bağlantı şeması
Kumanda panosu
- 01 = Anahtarlama durumu göstergesi
- 02 = Kirlenme mesajı
- 06 = Teach tuşu
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Tamamlayıcı ürünler
| Adaptör kutusu A232 |
| Paslanmaz çelik muhafaza gövde içinde reflektör |
| PNP-NPN dönüştürücü BG2V1P-N-2M |
| Reflektör, reflektif folyo |
Müsaade edilen reflektör uzaklığı
Reflektör tipi, montaj mesafesi
| RQ100BA | 0...4 m | |
| RE18040BA | 0...2,5 m | |
| RQ84BA | 0...3,5 m | |
| RR84BA | 0...4 m | |
| RE9538BA | 0...1,5 m | |
| RE6151BM | 0...3,4 m | |
| RR50_A | 0...2,6 m | |
| RE6040BA | 0...3,2 m | |
| RE8222BA | 0...1,9 m | |
| RR34_M | 0...1,6 m | |
| RE3220BM | 0...0,8 m | |
| RE6210BM | 0...0,7 m | |
| RR25_M | 0...1 m | |
| RR25KP | 0...0,55 m | |
| RR21_M | 0...0,9 m | |
| ZRAE02B01 | 0...1,6 m | |
| ZRDS01R01 | 0...0,7 m | |
| ZRME01B01 | 0...0,4 m | |
| ZRME03B01 | 0...1,6 m | |
| ZRMR02K01 | 0...0,5 m | |
| ZRMS02_01 | 0...0,7 m |
