- Anahtarlama eşiğinin dinamik olarak ayarlanması
- Saydam cam algılaması
- Teach-In, harici teaching

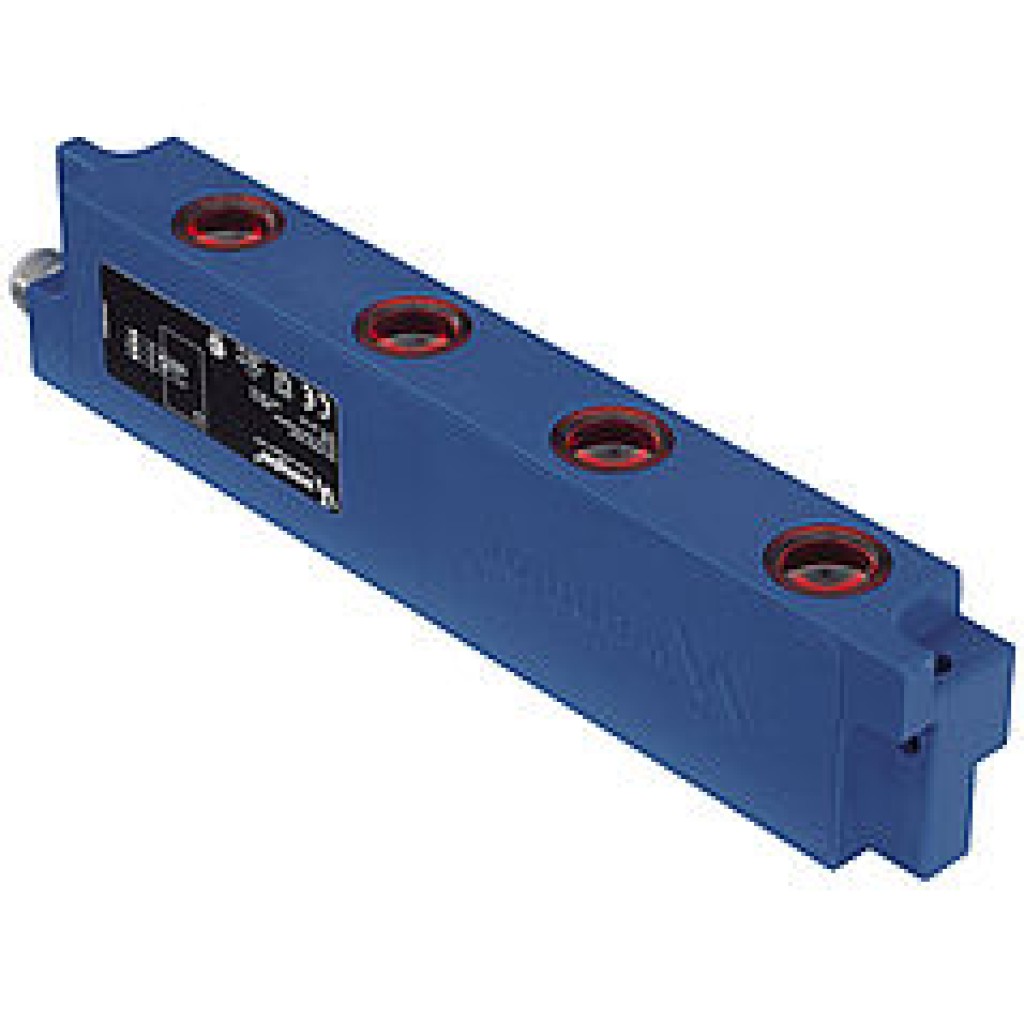

Bu sensörlerin çalışması için bir reflektör gereklidir. Tek bir gövdede bir VEYA mantığı ile birbirine bağlı olarak dört sensör bulunur. Işık demetlerinden birisi kesintiye uğradığında, çıkış anahtarlanır. Böylece geniş bir alan denetlenebilir. Cam gibi saydam objeler ve folyolar bile güvenli bir şekilde algılanır.
Optik veriler
| Algılama mesafesi | 4000 mm |
| Referans reflektör/Reflektif folyo | 2 × RQ100BA |
| Saydam cam algılaması | Evet |
| Anahtarlama histerezi | < 5 % |
| Işık türü | Kırmızı ışık |
| Polarizasyon filtresi | Evet |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 5 ° |
| Tek mercekli optik | Evet |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 60 mA |
| Anahtarlama frekansı | 2 kHz |
| Tepki süresi | 250 µs |
| Isıl sürüklenme | < 5 % |
| Sıcaklık aralığı | -10...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Anahtarlama çıkışı artık akımı | < 50 µA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Kilitlenebilir | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
Bağlantı şeması
Kumanda panosu
- 01 = Anahtarlama durumu göstergesi
- 06 = Teach tuşu
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Tamamlayıcı ürünler
| PNP-NPN dönüştürücü BG2V1P-N-2M |
| Reflektör, reflektif folyo |
Müsaade edilen reflektör uzaklığı
Reflektör tipi, montaj mesafesi
| RQ100BA | 0...4 m | |
| RE18040BA | 0...1,7 m | |
| RQ84BA | 0...3 m | |
| RE9538BA | 0...0,9 m | |
| RE6151BM | 0...2 m | |
| RE6040BA | 0...2,3 m | |
| ZRAE02B01 | 0...1 m | |
| ZRME03B01 | 0...1,7 m | |
| RF505 | 0...0,8 m | |
| ZRAF08K01 | 0...0,8 m | |
| ZRDF10K01 | 0...2,5 m |
