• Arka panel montajı
  • Entegre çıkış
  • Parıldayan objeler algılanabilir
Bu sensörler, çalışabilmeleri için bir reflektöre ihtiyaç duymaktadır. Yüksek verimleri sayesinde her türlü endüstriyel ortamda kullanılabilmektedirler. Kullanılan polarize ışık sayesinde, ayna gibi parlak objeler bile sonrunsuz bir şekilde algılanabilmektedir.

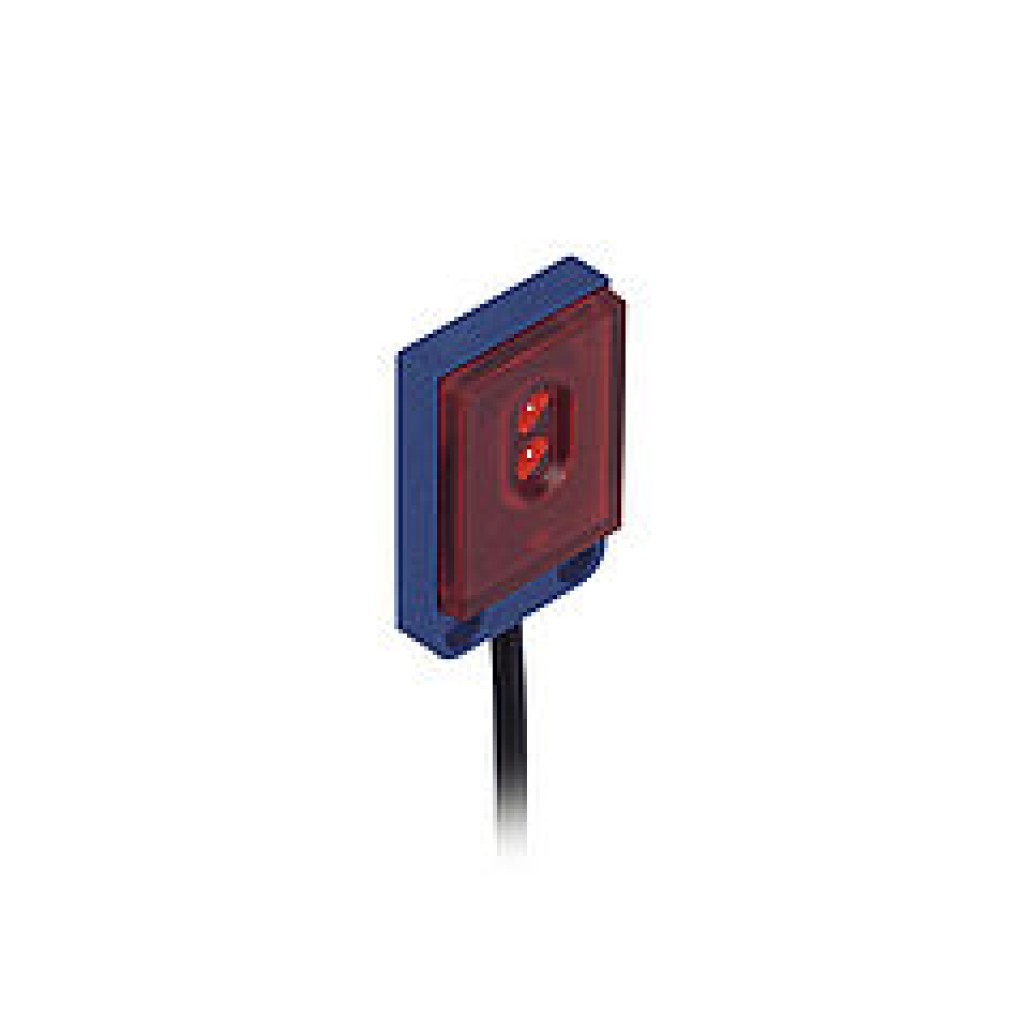

L1FL66VD

Optik veriler
Algılama mesafesi 1400 mm
Referans reflektör/Reflektif folyo RQ100BA
Anahtarlama histerezi < 15 %
Işık türü Kırmızı ışık
Polarizasyon filtresi Evet
Kullanım ömrü (Tu = +25 °C) 100000 h
Müsaade edilen maks. harici ışık 10000 Lux
Açılma açısı 15 °
İki mercekli optik Evet
Elektriksel veriler
Besleme gerilimi 10...30 V DC
Güç çekişi (Ub = 24 V) < 30 mA
Anahtarlama frekansı 2 kHz
Tepki süresi 250 µs
Isıl sürüklenme < 10 %
Sıcaklık aralığı -10...60 °C
Anahtarlama çıkışı gerilim düşmesi < 2,5 V
PNP anahtarlama çıkışı anahtarlama akımı 100 mA
Anahtarlama çıkışı artık akımı < 50 µA
Kısa devre korumalı Evet
Ters kutup korumalı Evet
Aşırı yük korumalı Evet
Koruma sınıfı III
Mekanik veriler
Gövde malzemesi Plastik
Koruma sınıfı IP67
Bağlantı türü Kablo
Kablo uzunluğu 2 m
Çıkış fonksiyonu
PNP normalde kapalı kontak Evet
Bağlantı şeması

Optik
  • 01 = Anahtarlama durumu göstergesi

Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
  • 1 = Alıcı diyot
  • 2 = Verici diyot
  • Vida M2 = 0,3 Nm

Tamamlayıcı ürünler
Reflektör, reflektif folyo
Müsaade edilen reflektör uzaklığı
Reflektör tipi, montaj mesafesi
RQ100BA 0,015...1,4 m
RE18040BA 0,015...0,8 m
RQ84BA 0,015...1 m
RR84BA 0,015...1,1 m
RE9538BA 0,02...0,5 m
RE6151BM 0,02...0,2 m
RR50_A 0,015...0,65 m
RE6040BA 0,02...0,7 m
RE8222BA 0,02...0,43 m
RR34_M 0,06...0,18 m
RR25_M 0,05...0,4 m
ZRAE02B01 0,02...0,5 m
ZRME03B01 0,1...0,5 m
RF505 0,13...0,5 m
RF508 0,15...0,35 m
ZRDF03K01 0,05...0,8 m
ZRDF10K01 0,05...0,9 m
