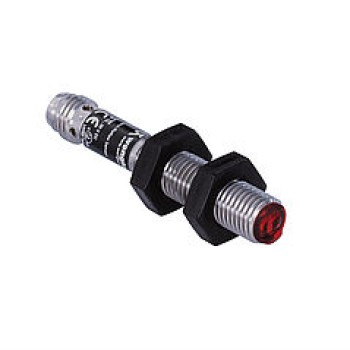

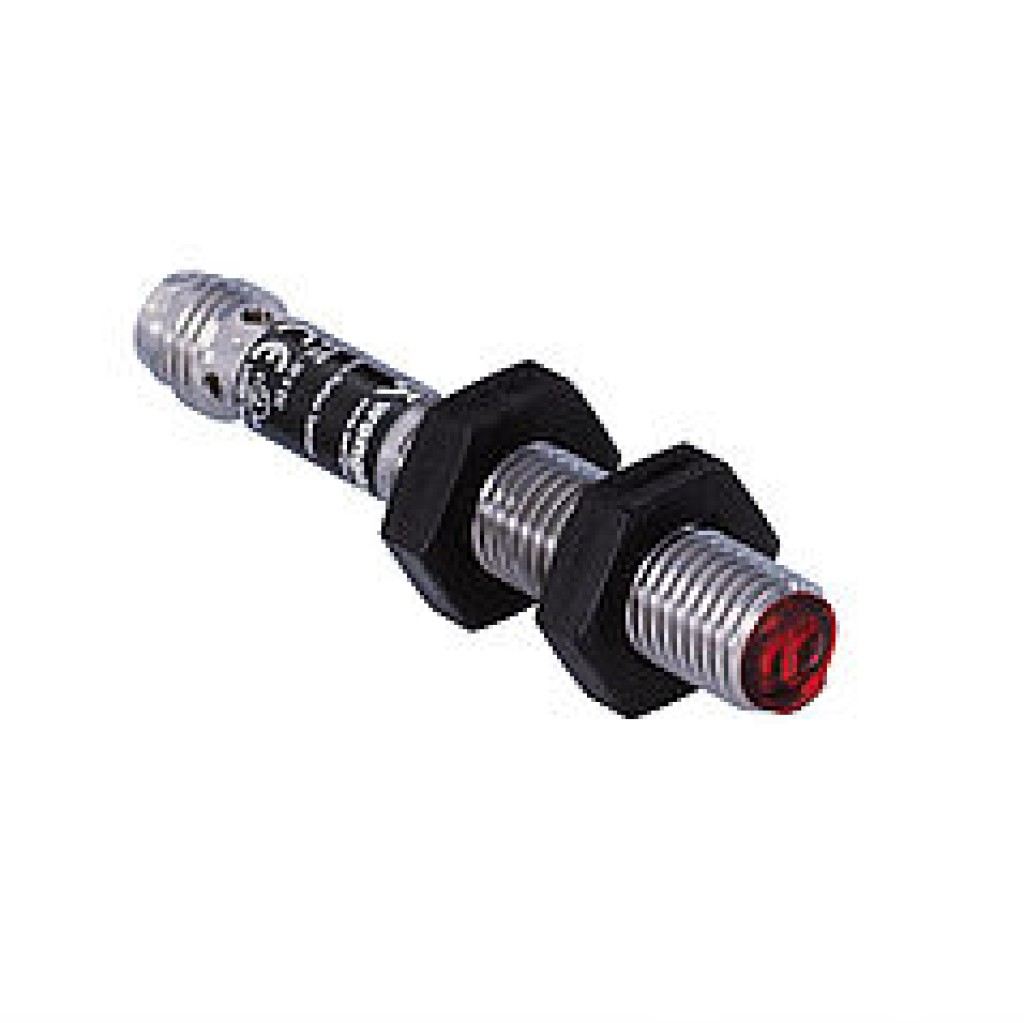

- Entegre çıkış
- Kirlenme bildirimi
- Mikro yapı biçimi
- Parıldayan objeler algılanabilir
Bu sensörler, çalışabilmeleri için bir reflektöre ihtiyaç duymaktadır. Yüksek verimleri sayesinde her türlü endüstriyel ortamda kullanılabilmektedirler. Kullanılan polarize ışık sayesinde, ayna gibi parlak objeler bile sonrunsuz bir şekilde algılanabilmektedir.
Optik veriler
| Algılama mesafesi | 1300 mm |
| Referans reflektör/Reflektif folyo | RQ100BA |
| Anahtarlama histerezi | < 15 % |
| Işık türü | Kırmızı ışık |
| Polarizasyon filtresi | Evet |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işık noktası çapı | Bkz. tablo 1 |
| İki mercekli optik | Evet |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 20 mA |
| Anahtarlama frekansı | 1800 Hz |
| Tepki süresi | 270 µs |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -10...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 100 mA |
| Anahtarlama çıkışı artık akımı | < 50 µA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Gövde malzemesi | Paslanmaz çelik |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M8 × 1; 4 pin'li |
Çıkış fonksiyonu
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
Tablo 1
| Çalışma mesafesi | 200 mm | 500 mm | 1000 mm |
| Işık noktası çapı | 35 mm | 80 mm | 160 mm |
Bağlantı şeması
Kumanda panosu
- 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
- 3 = Anahtarlama durumu göstergesi
Anahtar ağzı genişliği
Tamamlayıcı ürünler
| PNP-NPN dönüştürücü BG7V1P-N-2M |
| Reflektör, reflektif folyo |
Müsaade edilen reflektör uzaklığı
Reflektör tipi, montaj mesafesi
| RQ100BA | 0,02...1,3 m | |
| RE18040BA | 0,02...1 m | |
| RQ84BA | 0,01...1,1 m | |
| RR84BA | 0,02...1 m | |
| RE9538BA | 0,01...0,6 m | |
| RE6151BM | 0...1,1 m | |
| RR50_A | 0...0,8 m | |
| RE6040BA | 0,01...0,8 m | |
| RE8222BA | 0,02...0,7 m | |
| RR34_M | 0,01...0,5 m | |
| RE3220BM | 0...0,5 m | |
| RE6210BM | 0,01...0,3 m | |
| RR25_M | 0,01...0,4 m | |
| RR25KP | 0,01...0,25 m | |
| RR21_M | 0,01...0,25 m | |
| ZRAE02B01 | 0,02...0,6 m | |
| ZRME01B01 | 0,01...0,2 m | |
| ZRME03B01 | 0,02...0,6 m | |
| ZRMR02K01 | 0,01...0,25 m | |
| ZRMS02_01 | 0,01...0,3 m | |
| RF505 | 0,02...0,4 m | |
| RF508 | 0,03...0,5 m | |
| RF258 | 0,03...0,4 m | |
| ZRDF__K01 | 0,03...1 m |
