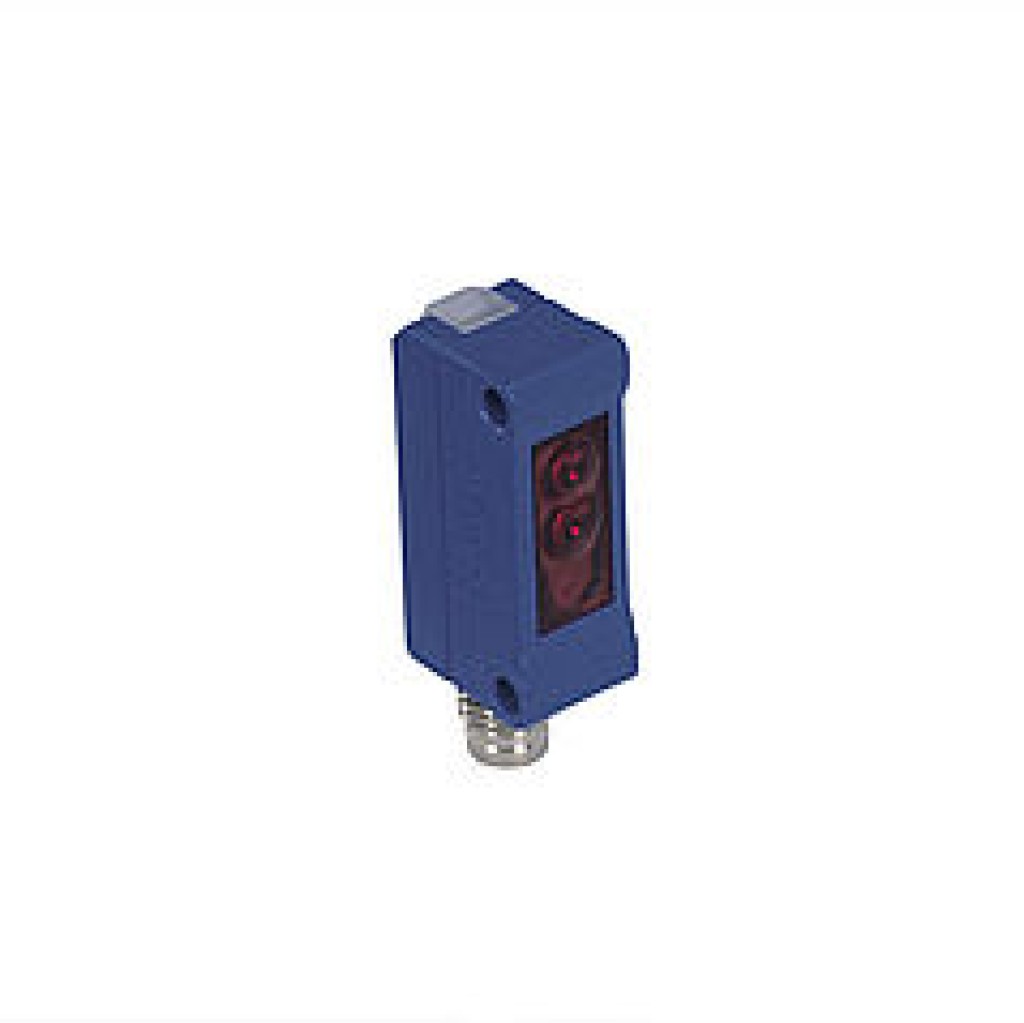

- Kırmızı ışık
- Metal fiş
- Minyatür yapı biçimi
Bu sensörler, çalışabilmeleri için bir reflektöre ihtiyaç duymaktadır. Yüksek verimleri sayesinde her türlü endüstriyel ortamda kullanılabilmektedirler. Kullanılan polarize ışık sayesinde, ayna gibi parlak objeler bile sonrunsuz bir şekilde algılanabilmektedir.
Optik veriler
| Algılama mesafesi | 4500 mm |
| Referans reflektör/Reflektif folyo | RQ100BA |
| Anahtarlama histerezi | < 15 % |
| Işık türü | Kırmızı ışık |
| Polarizasyon filtresi | Evet |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 5 ° |
| Işık noktası çapı | Bkz. tablo 1 |
| İki mercekli optik | Evet |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 30 mA |
| Anahtarlama frekansı | 1 kHz |
| Tepki süresi | 500 µs |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| NPN anahtarlama çıkışı anahtarlama akımı | 100 mA |
| Anahtarlama çıkışı artık akımı | < 50 µA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M8 × 1; 4 pin'li |
Çıkış fonksiyonu
| NPN normalde kapalı kontak, normalde açık kontak, antivalent | Evet |
Tablo 1
| Çalışma mesafesi | 0,2 m | 0,5 m | 4 m |
| Işık noktası çapı | 14 mm | 40 mm | 250 mm |
Bağlantı şeması
Kumanda panosu
- 05 = Anahtarlama mesafesi ayarlayıcısı
- 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
- Vida M3 = 1 Nm
Tamamlayıcı ürünler
| Reflektör, reflektif folyo |
Müsaade edilen reflektör uzaklığı
Reflektör tipi, montaj mesafesi
| RQ100BA | 0,02...4,5 m | |
| RE18040BA | 0,04...3,5 m | |
| RQ84BA | 0,02...4 m | |
| RR84BA | 0,03...4 m | |
| RE9538BA | 0,03...2 m | |
| RE6151BM | 0,01...4 m | |
| RR50_A | 0,02...2,8 m | |
| RE6040BA | 0,015...3,2 m | |
| RE8222BA | 0,01...2,1 m | |
| RR34_M | 0,02...1,6 m | |
| RE3220BM | 0,015...1,5 m | |
| RE6210BM | 0,01...1 m | |
| RR25_M | 0,015...1,1 m | |
| RR25KP | 0,04...0,8 m | |
| RR21_M | 0,02...1,1 m | |
| ZRAE02B01 | 0,03...1,6 m | |
| ZRME01B01 | 0,04...0,5 m | |
| ZRME03B01 | 0,03...1,6 m | |
| ZRMR02K01 | 0,03...0,6 m | |
| ZRMS02_01 | 0,03...0,7 m | |
| RF505 | 0,06...1,1 m | |
| RF508 | 0,06...1,3 m | |
| RF258 | 0,06...1,1 m | |
| ZRDF__K01 | 0,06...2,5 m |
