- Anahtarlama mesafesi ayarlayıcısı
- Paslanmaz çelik gövde

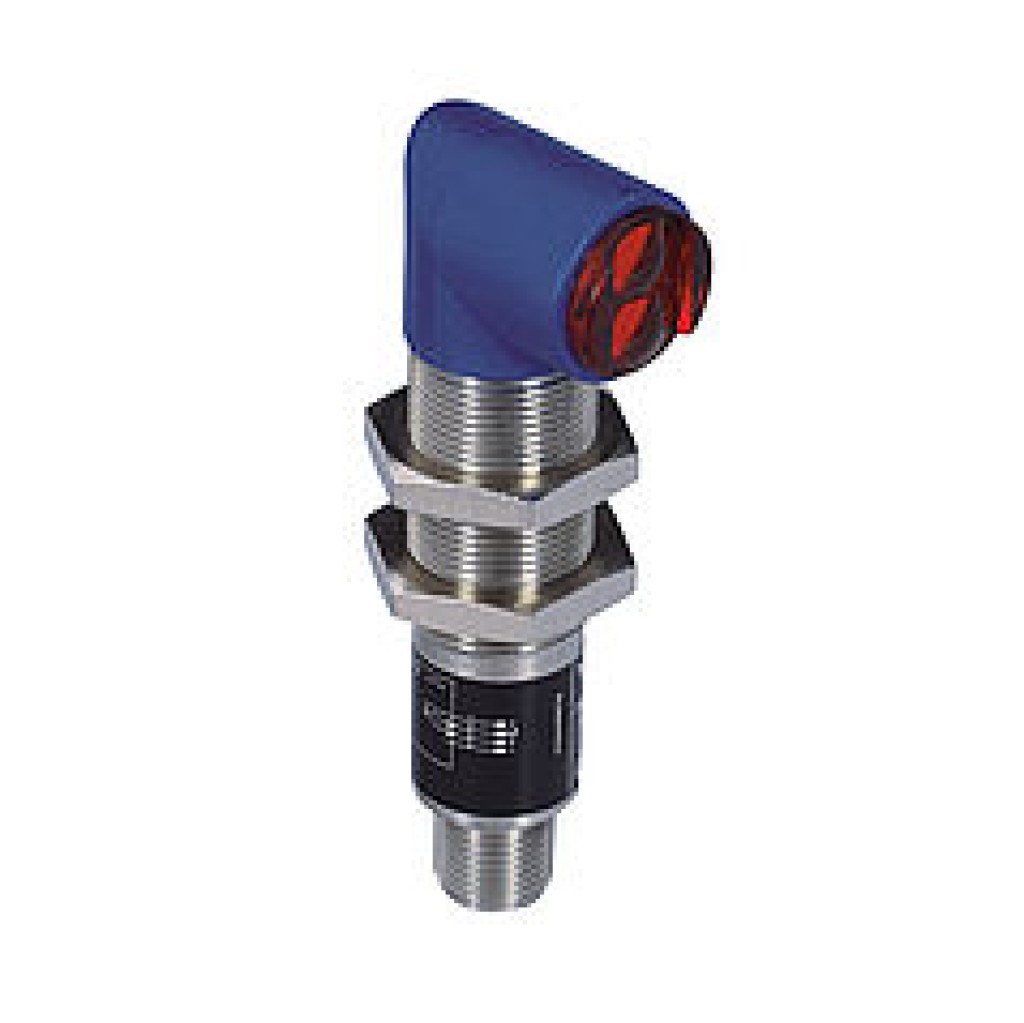

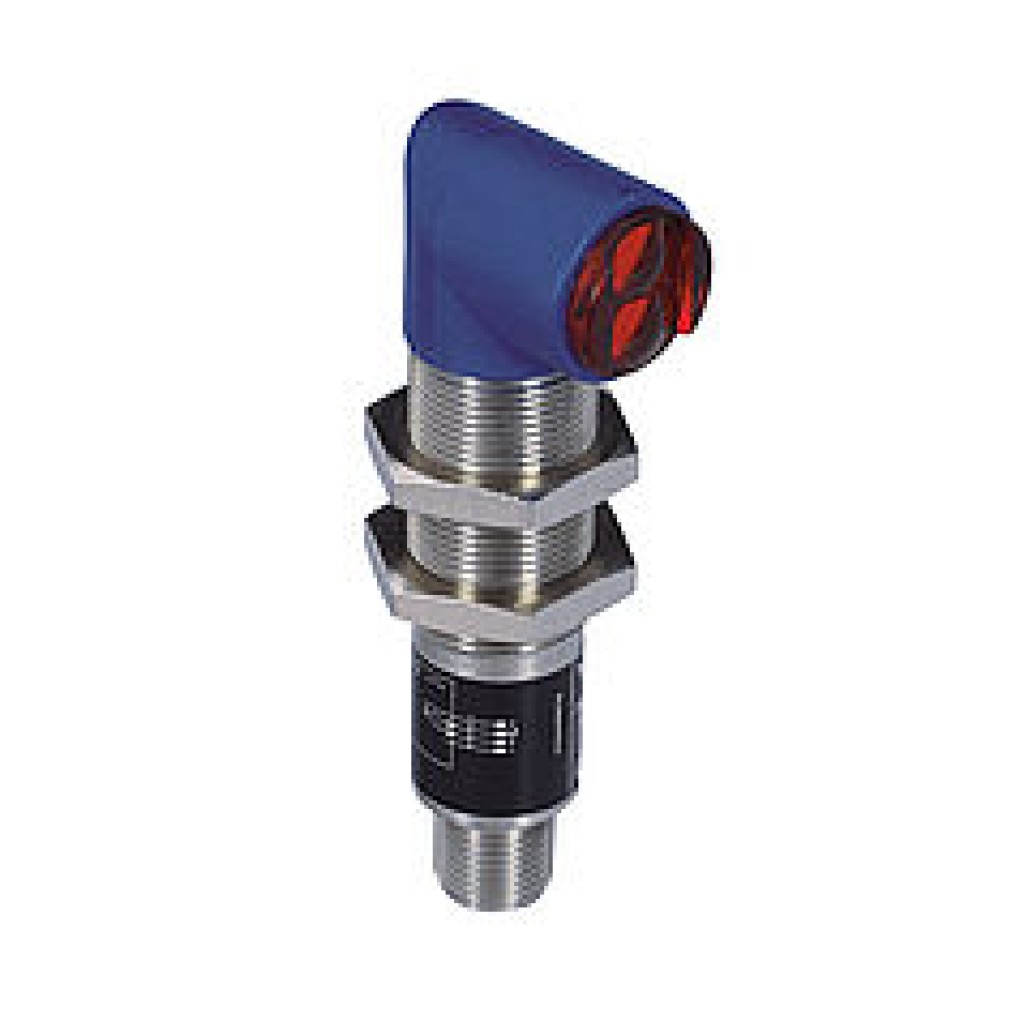

Bu sensörler, çalışabilmeleri için bir reflektöre ihtiyaç duymaktadır. Yüksek verimleri sayesinde her türlü endüstriyel ortamda kullanılabilmektedirler. Kullanılan polarize ışık sayesinde, ayna gibi parlak objeler bile sonrunsuz bir şekilde algılanabilmektedir.
Optik veriler
| Algılama mesafesi | 6000 mm |
| Referans reflektör/Reflektif folyo | RQ100BA |
| Anahtarlama histerezi | < 15 % |
| Işık türü | Kırmızı ışık |
| Polarizasyon filtresi | Evet |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 5 ° |
| İki mercekli optik | Evet |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Anahtarlama frekansı | 1 kHz |
| Tepki süresi | 500 µs |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -10...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Anahtarlama çıkışı artık akımı | < 50 µA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Paslanmaz çelik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
Bağlantı şeması
Kumanda panosu
- 01 = Anahtarlama durumu göstergesi
- 02 = Kirlenme mesajı
- 05 = Anahtarlama mesafesi ayarlayıcısı
- 08 = Normalde kapalı/Normalde açık kontak arasında geçiş yapılabilir
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
Anahtar ağzı genişliği
Tamamlayıcı ürünler
| PNP-NPN dönüştürücü BG2V1P-N-2M |
| Reflektör, reflektif folyo |
Müsaade edilen reflektör uzaklığı
Reflektör tipi, montaj mesafesi
| RQ100BA | 0,02...6 m | |
| RE18040BA | 0,02...3,3 m | |
| RQ84BA | 0,01...4,5 m | |
| RR84BA | 0,02...4,5 m | |
| RE9538BA | 0,02...1,5 m | |
| RE6151BM | 0,01...4,5 m | |
| RR50_A | 0,02...4 m | |
| RE6040BA | 0,02...4 m | |
| RE8222BA | 0,01...2 m | |
| RR34_M | 0,01...2,4 m | |
| RE3220BM | 0,01...1,6 m | |
| RE6210BM | 0,01...1,6 m | |
| RR25_M | 0,02...1,6 m | |
| RR25KP | 0,02...1,4 m | |
| RR21_M | 0,01...1,6 m | |
| ZRAE02B01 | 0,02...3 m | |
| ZRME01B01 | 0,02...1 m | |
| ZRME03B01 | 0,02...2,8 m | |
| ZRMR02K01 | 0,02...1,1 m | |
| ZRMS02_01 | 0,01...1,5 m | |
| RF505 | 0,06...1,6 m | |
| RF508 | 0,06...1,6 m | |
| RF258 | 0,06...1,2 m | |
| ZRDF__K01 | 0,06...4 m |
