- Algılama mesafesi: 14 m
- Algılanabilir en küçük parça: 0,1 mm
- Anahtarlama frekansı: 3 Hz

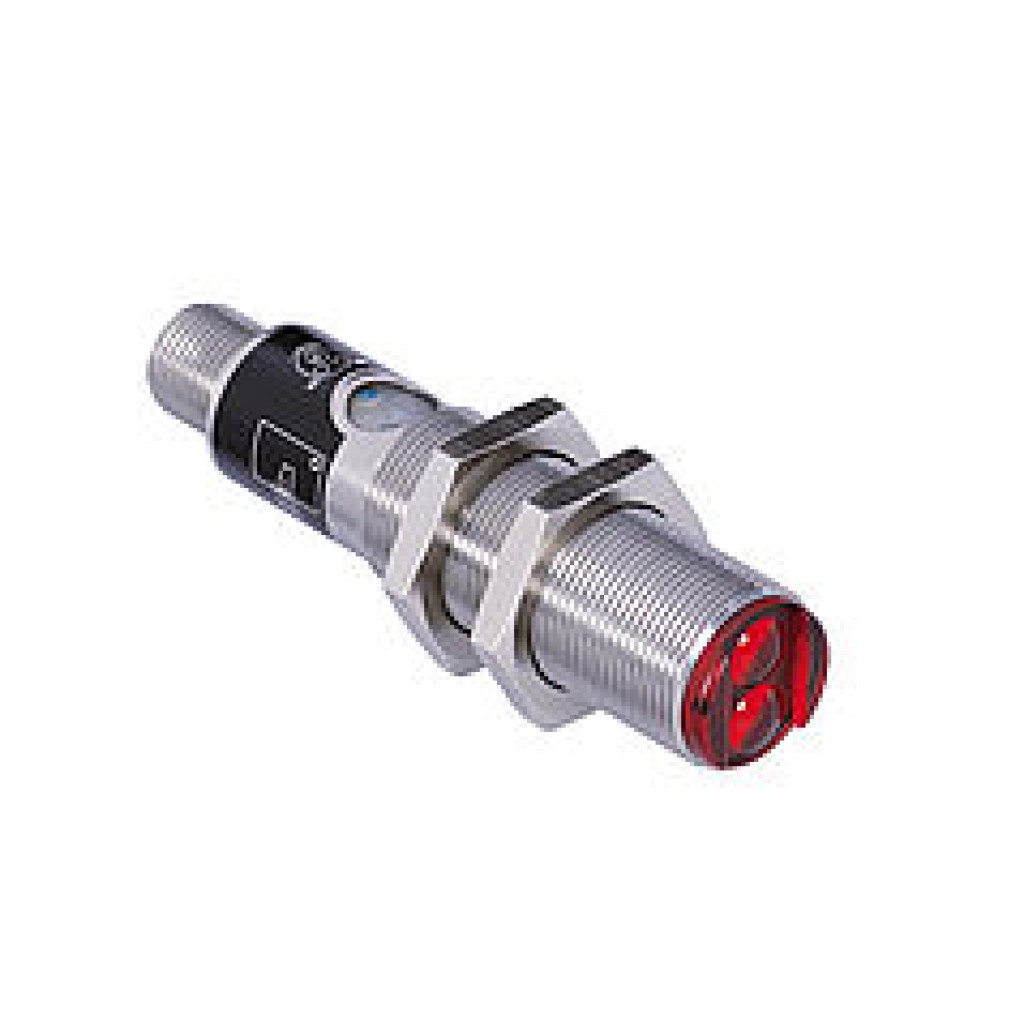

- Paslanmaz çelik gövde
Bu sensörler, çalışabilmeleri için bir reflektöre ihtiyaç duymaktadır. Yüksek verimleri sayesinde her türlü endüstriyel ortamda kullanılabilmektedirler. Kullanılan polarize ışık sayesinde, ayna gibi parlak objeler bile sonrunsuz bir şekilde algılanabilmektedir.
Optik veriler
| Algılama mesafesi | 14000 mm |
| Referans reflektör/Reflektif folyo | RQ100BA |
| Algılanabilir en küçük parça | 100 µm |
| Anahtarlama histerezi | < 15 % |
| Işık türü | Lazer (kırmızı) |
| Dalga uzunluğu | 655 nm |
| Polarizasyon filtresi | Evet |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Lazer sınıfı (EN 60825-1) | 2 |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 1 ° |
| Işıma uzaklaşması | < 15 mrad |
| Işık noktası çapı | Bkz. tablo 1 |
| Odak mesafesi | 350 mm |
| İki mercekli optik | Evet |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 30 mA |
| Anahtarlama frekansı | 3 kHz |
| Tepki süresi | 167 µs |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
| FDA Accession Number | 0820386-000 |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Paslanmaz çelik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| Kirlenme çıkışı | Evet |
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
Tablo 1
| Çalışma mesafesi | 0,2 m | 5 m | 10 m |
| Işık noktası çapı | 2 mm | 42,5 mm | 85 mm |
Bağlantı şeması
Kumanda panosu
- 01 = Anahtarlama durumu göstergesi
- 02 = Kirlenme mesajı
- 05 = Anahtarlama mesafesi ayarlayıcısı
- 08 = Normalde kapalı/Normalde açık kontak arasında geçiş yapılabilir
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Alıcı diyot
- 2 = Verici diyot
Anahtar ağzı genişliği
Tamamlayıcı ürünler
| PNP-NPN dönüştürücü BG2V1P-N-2M |
| Reflektör, reflektif folyo |
| Toz tüpü STAUBTUBUS-01 |
Müsaade edilen reflektör uzaklığı
Reflektör tipi, montaj mesafesi
| RQ100BA | 0,6...14 m | |
| RE18040BA | 0,6...9,5 m | |
| RQ84BA | 0,75...11 m | |
| RR84BA | 0,55...14 m | |
| RE9538BA | 0,55...5 m | |
| RE6151BM | 0,35...10 m | |
| RR50_A | 0,65...9 m | |
| RE6040BA | 0,5...11 m | |
| RE8222BA | 0,7...5,5 m | |
| RR34_M | 0,6...5,5 m | |
| RE3220BM | 0,55...3,5 m | |
| RE6210BM | 0,45...3,5 m | |
| RR25_M | 0,4...4,5 m | |
| RR25KP | 0,3...2,5 m | |
| RR21_M | 0,4...3 m | |
| ZRAE02B01 | 0,7...4,5 m | |
| ZRME01B01 | 0,5...1,8 m | |
| ZRME03B01 | 0,5...5 m | |
| ZRMR02K01 | 0,5...2 m | |
| ZRMS02_01 | 0,6...2,8 m | |
| RF508 | 0,4...1,1 m | |
| RF258 | 0,4...1,6 m | |
| ZRDF__K01 | 0,4...7 m |
