- Algılama mesafesi: 15 m
- Algılanabilir en küçük parça: 2,5 mm
- Anahtarlama frekansı: 3 Hz
- Zaman geciktirmesi

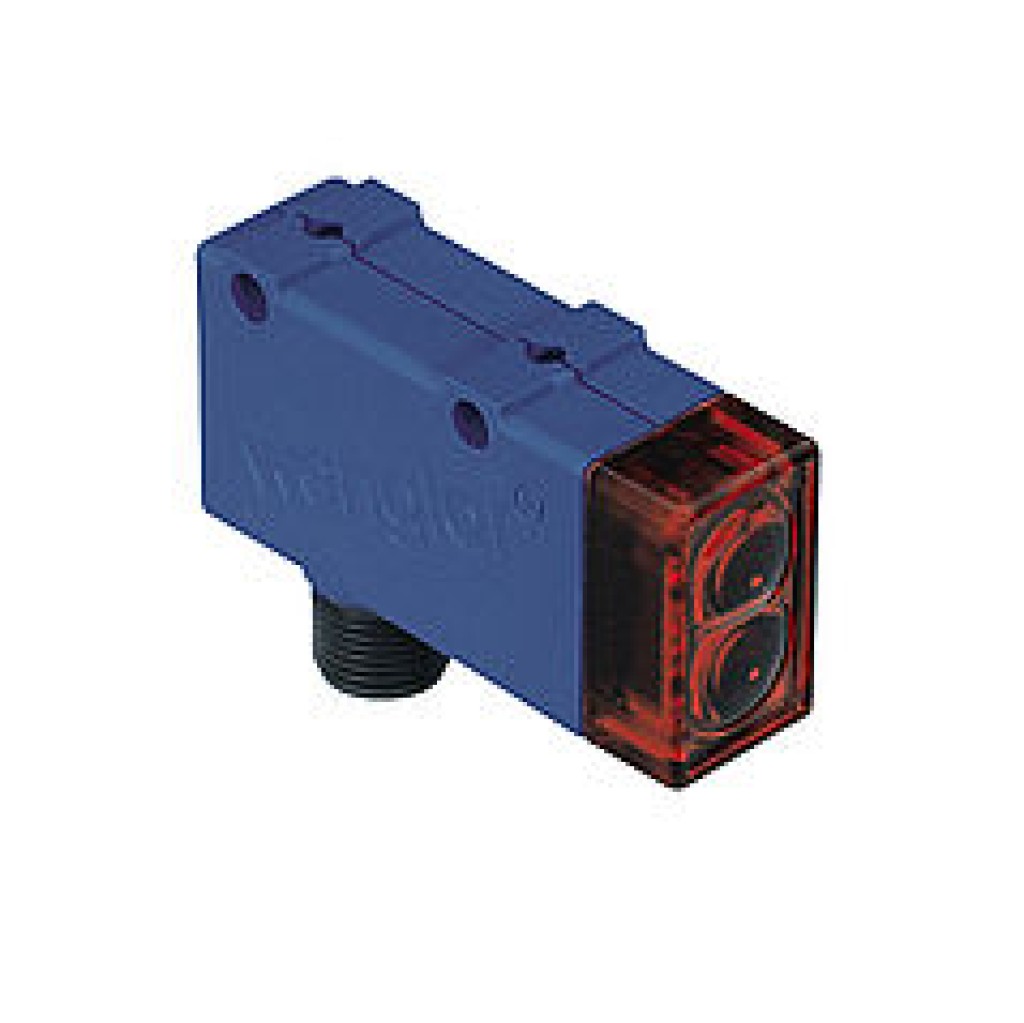

Bu sensörler, çalışabilmeleri için bir reflektöre ihtiyaç duymaktadır. Yüksek verimleri sayesinde her türlü endüstriyel ortamda kullanılabilmektedirler. Kullanılan polarize ışık sayesinde, ayna gibi parlak objeler bile sonrunsuz bir şekilde algılanabilmektedir.
Optik veriler
| Algılama mesafesi | 15000 mm |
| Referans reflektör/Reflektif folyo | RQ100BA |
| Reflektöre olan asgari mesafe | 80 mm |
| Algılanabilir en küçük parça | > 2500 µm |
| Anahtarlama histerezi | < 15 % |
| Işık türü | Lazer (kırmızı) |
| Dalga uzunluğu | 655 nm |
| Polarizasyon filtresi | Evet |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Lazer sınıfı (EN 60825-1) | 2 |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 0,6 ° |
| Işık noktası çapı | Bkz. tablo 1 |
| İki mercekli optik | Evet |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 30 mA |
| Anahtarlama frekansı | 3 kHz |
| Tepki süresi | 166 µs |
| Kapatma geciktirmesi | 5 ms |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -10...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| NPN anahtarlama çıkışı anahtarlama akımı | 100 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| NPN normalde kapalı kontak | Evet |
Tablo 1
| Çalışma mesafesi | 0,2 m | 5 m | 10 m |
| Işık noktası çapı | 5 mm | 35 mm | 70 mm |
Bağlantı şeması
Kumanda panosu
- 05 = Anahtarlama mesafesi ayarlayıcısı
- 11 = Açma/Kapatma geciktirmesi ayarlayıcısı
- 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
- Vida M4 = 1 Nm
Tamamlayıcı ürünler
| Muhafaza gövdesi seti ZSM-NN-02 |
| Muhafaza gövdesi ZSV-0x-01 |
| Reflektör, reflektif folyo |
Müsaade edilen reflektör uzaklığı
Reflektör tipi, montaj mesafesi
| RQ100BA | 0,08...15 m | |
| RE18040BA | 0,1...12 m | |
| RQ84BA | 0,08...10 m | |
| RR84BA | 0,08...12 m | |
| RE9538BA | 0,15...4,5 m | |
| RE6151BM | 0,1...10 m | |
| RR50_A | 0,08...10 m | |
| RE6040BA | 0,08...10 m | |
| RE8222BA | 0,08...8 m | |
| RR34_M | 0,1...6 m | |
| RE3220BM | 0,1...6 m | |
| RE6210BM | 0,15...5,5 m | |
| RR25_M | 0,15...7 m | |
| RR25KP | 0,1...4 m | |
| RR21_M | 0,1...3,5 m | |
| ZRAE02B01 | 0,08...6 m | |
| ZRME01B01 | 0,1...2 m | |
| ZRME03B01 | 0,15...8 m | |
| ZRMR02K01 | 0,08...2,5 m | |
| ZRMS02_01 | 0,1...3 m | |
| RF505 | 0,2...3 m | |
| RF508 | 0,2...3 m | |
| RF258 | 0,2...2,5 m | |
| ZRDF__K01 | 0,1...11 m |
