- Algılanabilir en küçük parça: 0,25 mm
- Anahtarlama frekansı: 5 Hz
- Tek mercekli optik
- Zaman geciktirmesi

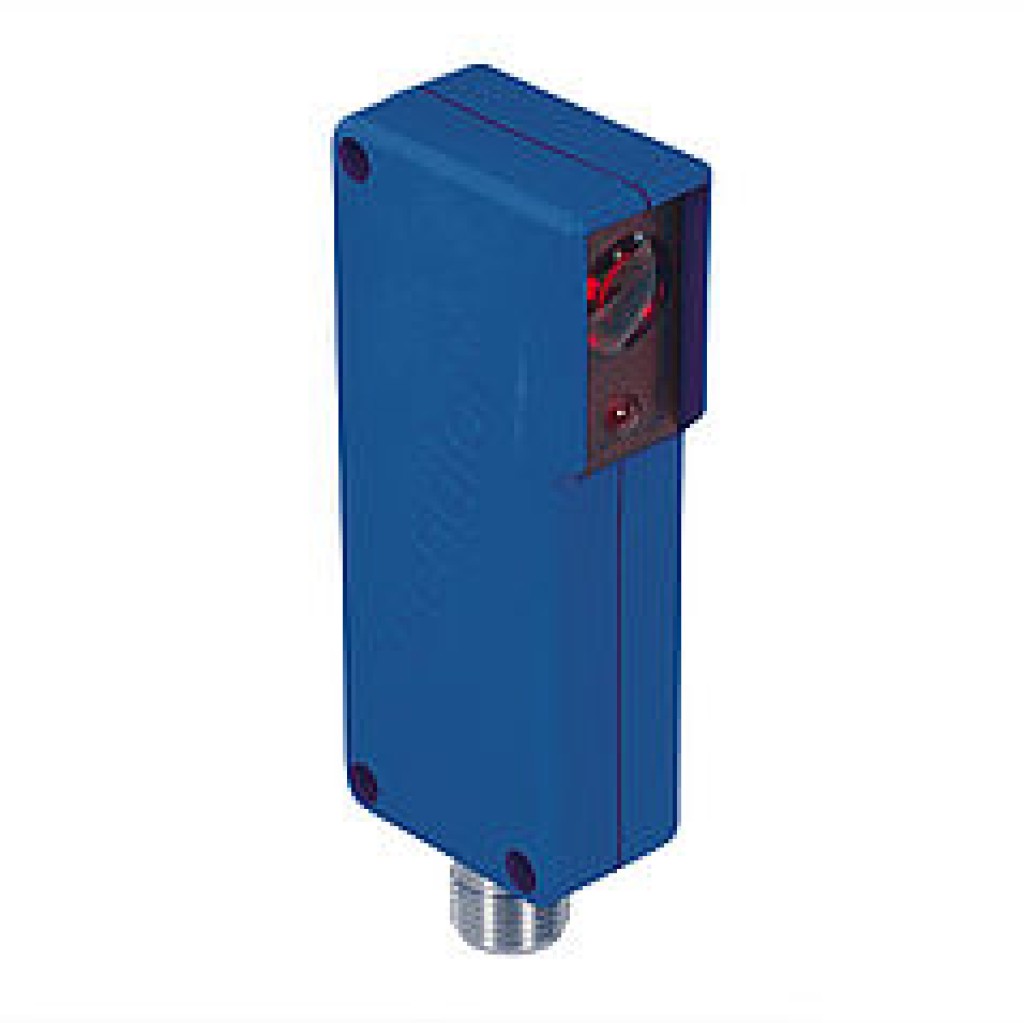

Bu sensörler, çalışabilmeleri için bir reflektöre ihtiyaç duymaktadır. Yüksek verimleri sayesinde her türlü endüstriyel ortamda kullanılabilmektedirler. Kullanılan polarize ışık sayesinde, ayna gibi parlak objeler bile sonrunsuz bir şekilde algılanabilmektedir.
Optik veriler
| Algılama mesafesi | 9500 mm |
| Referans reflektör/Reflektif folyo | RQ100BA |
| Reflektöre olan asgari mesafe | 0 mm |
| Algılanabilir en küçük parça | > 250 µm |
| Anahtarlama histerezi | < 15 % |
| Işık türü | Lazer (kırmızı) |
| Dalga uzunluğu | 670 nm |
| Polarizasyon filtresi | Evet |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Lazer sınıfı (EN 60825-1) | 2 |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 0,6 ° |
| Işık noktası çapı | Bkz. tablo 1 |
| Tek mercekli optik | Evet |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 30 mA |
| Anahtarlama frekansı | 5 kHz |
| Tepki süresi | 100 µs |
| Açma geciktirmesi | 20 ms |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Koruma sınıfı | III |
| FDA Accession Number | 0820362-000 |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| PNP normalde kapalı kontak | Evet |
Tablo 1
| Çalışma mesafesi | 0,2 m | 3 m | 6 m |
| Işık noktası çapı | 3 mm | 45 mm | 90 mm |
Bağlantı şeması
Kumanda panosu / Optik
- 01 = Anahtarlama durumu göstergesi
- 05 = Anahtarlama mesafesi ayarlayıcısı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Optik eksen
- Vida M4 = 1 Nm
Tamamlayıcı ürünler
| Muhafaza gövdesi seti ZSN-NN-02 |
| PNP-NPN dönüştürücü BG2V1P-N-2M |
| Reflektör, reflektif folyo |
| Toz tüpü STAUBTUBUS-03 |
Müsaade edilen reflektör uzaklığı
Reflektör tipi, montaj mesafesi
| RQ100BA | 0...9,5 m | |
| RE18040BA | 0...6 m | |
| RQ84BA | 0...7 m | |
| RR84BA | 0...9,5 m | |
| RE9538BA | 0...2,5 m | |
| RE6151BM | 0...8,5 m | |
| RR50_A | 0...6,5 m | |
| RE6040BA | 0...8,5 m | |
| RE8222BA | 0...3,5 m | |
| RR34_M | 0...3,5 m | |
| RE3220BM | 0...3,5 m | |
| RE6210BM | 0...2,5 m | |
| RR25_M | 0...3,5 m | |
| RR25KP | 0...1,5 m | |
| RR21_M | 0...1,4 m | |
| ZRAE02B01 | 0...4 m | |
| ZRME01B01 | 0...1,3 m | |
| ZRME03B01 | 0...3,5 m | |
| ZRMR02K01 | 0...1,5 m | |
| ZRMS02_01 | 0...1,5 m | |
| RF505 | 0...2,3 m | |
| RF508 | 0...2 m | |
| RF258 | 0...1,8 m | |
| ZRDF__K01 | 0...6 m |
